特点
1.具有双向密封功能,特别适用于介质既具有正向流动要求,又具有反向 流动要求的工况
2.采用双偏心密封结构,关阀时具有越关越紧的功能,密封性能可靠
3.阀体、蝶板主体材料为球墨铸铁,密封副材料为不锈耐酸钢和丁睛耐油橡胶配对,使用寿命长
4.阀轴采用半轴结构,蝶板采用桁架结构,强度高、阀腔过流面积大、流动阻小、节省能源
5.蜗轮传动装置为全封闭型,可长期浸泡水中使用、且连转灵活
6.凡地下卧式安装的管网蝶阀,具有全国的双向同步显示机构,可以从地面上正面观察到阀门的关闭和开启状态
7.伸缩型双向密封蝶阀的伸缩部位既可自由伸缩,也可固定限位,可随工作况需要而定
8.橡胶密封圈既可位于阀体上,也可位于蝶板上,可适用不同特点的介质, 供用户选择

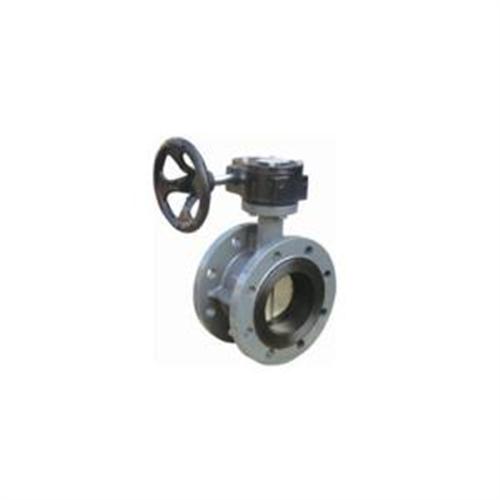

法兰橡胶蝶阀是管线优先选用的常规蝶阀,适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。这种阀门既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到极佳的效果。
为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全方面的与阀座接触。阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。
