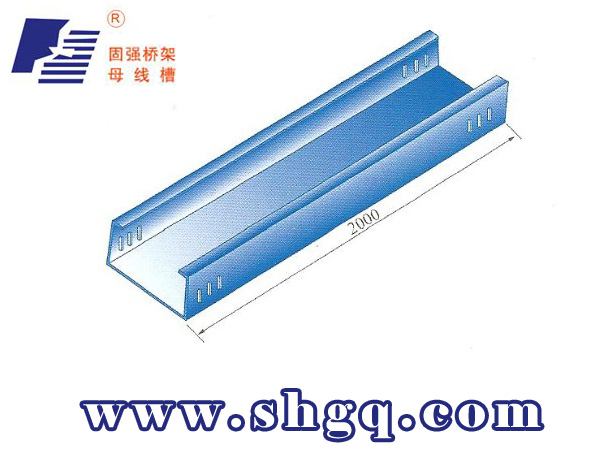

固强桥架XQJ-C1A槽式直通

    槽式电缆桥架是一种全封闭型电缆桥架。它是适用于敷设计算机、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的干扰和重腐蚀坏境中电缆的保护都有较好的效果!

槽式电缆桥架说明:

    槽式电缆桥架是一种全封闭型电缆桥架，它适用于敷设计算机、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆对控制电缆的干扰和重腐蚀环境中电缆的防护都有较好的效果。考虑槽式直通作时，表面处理用镀锌。

    槽式电缆桥架的护罩随槽体配套供货、其他配件与梯级、托盘式桥架通用。

    用户如需槽式电缆桥架的其他品种规格可来图来函和面洽订货。

    槽式直通表面处理分为喷塑、镀锌、喷漆三种，用喷塑时请用接地板。

水平等径弯头 XQJ-SHGQ2A:

序 号

NO. 型 号

Model 规格L(Specification) 重量：kg/节

Weight:kg

A1 X B1 A X B

1 SHGQ1B-1 43 X 18 50 X 25 0.21

2 SHGQ1B-2 93 X 43 100 X 50 0.30

3 SHGQ1B-3 143 X 168 150 X 75 0.40

4 SHGQ1B-4 190 X 90 200 X 100 1.11

5 SHGQ1B-5 240 X 115 250 X 125 2.31

6 SHGQ1B-6 290 X 140 300 X 150 2.73

7 SHGQ1B-7 387 X187 400 X 200 3.63

8 SHGQ1B-8 487 X 187 500 X 200 4.10

9 SHGQ1B-9 587 X 187 600 X 200 4.74

10 SHGQ1B-10 787 X 187 800 X 200 5.92

序 号

NO. 型 号

Model 规格L(Specification) 重量：kg/节

Weight:kg

A X B L

1 SHGQ2A-1 50 X 25 250 1.27

2 SHGQ2A-2 100 X 50 300 4.03

3 SHGQ2A-3 150 X 75 350 6.18

4 SHGQ2A-4 200 X 100 440 11.32

5 SHGQ2A-5 250 X 125 490 15.34

6 SHGQ2A-6 300 X 150 540 24.37

7 SHGQ2A-7 400 X 200 640 44.15

8 SHGQ2A-8 500 X 200 700 53.30

9 SHGQ2A-9 600 X 200 840 73.91

10 SHGQ2A-10 800 X 200 1040 100.22

序 号

NO. 型 号

Model 规格L(Specification) 重量：kg/节

Weight:kg

A X B L

1 SHGQ2B-1 50 X 25 225 1.09

2 SHGQ2B-2 100 X 50 250 3.33

3 SHGQ2B-3 150 X 75 275 4.75

4 SHGQ2B-4 200 X 100 340 9.54

5 SHGQ2B-5 250 X 125 365 11.83

6 SHGQ2B-6 300 X 150 390 18.54

7 SHGQ2B-7 400 X 200 440 33.35

8 SHGQ2B-8 500 X 200 440 39.35

9 SHGQ2B-9 600 X 200 440 50.49

10 SHGQ2B-10 800 X 200 440 58.53
