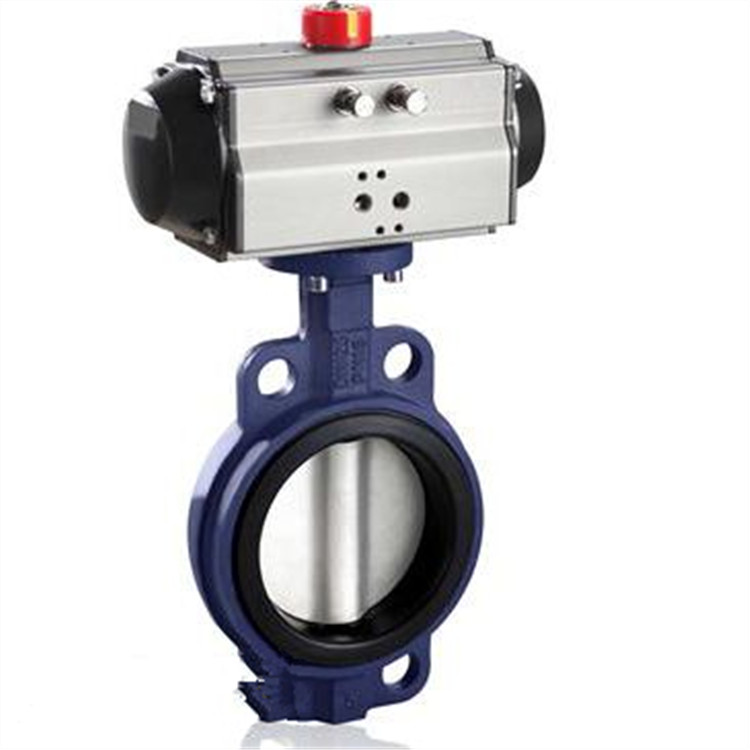

D671X对夹式气动蝶阀产品概述

我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

标准参数表

公称通径		50mm~1200mm
法兰标准		ISO7005-2 1988
最大工作压力		1.6MPa
壳体试验压力		1.5 倍工作压力
密封试验压力		1.1 倍工作压力
工作温度范围		NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC
允许长期使用温度		NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
材料		( 见《可选材料表》部分 )
结构尺寸		ISO5752-88
驱动型式	手柄	50mm~300mm
	蜗轮	50mm~1200mm
	气动	50mm~1200mm
	电动	50mm~1200mm
表面处理		环氧聚酯涂料、尼龙 11 、烤漆

采标目录

项目名称	采用标准	可选标准
设计制造验收	GB/T12238-1989	ISO/DIN10631-91
阀门结构长度	GB/T12221-1989	ISO5752-88
阀门法兰连接	GB9113-1988	ISO7005. 2
阀门检验	GB/T13927-1992	ISO/DIN5208-87
阀门标志	GB12220-1989	ISO5209-87
驱动装置连接	GB12223-1989	ISO/DIN5211-89
阀门供货要求	GB/T12252	————

注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准

可选材料

主要零部件	材质	适用规格	主要零部件	材质	适用规格
阀体	球墨铸铁灰铸铁铸钢不锈钢	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	阀杆	不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
阀板	不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷球墨铸铁覆尼龙	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	阀座	丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm
