产品介绍：

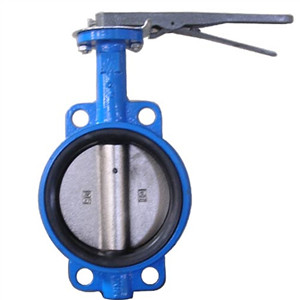

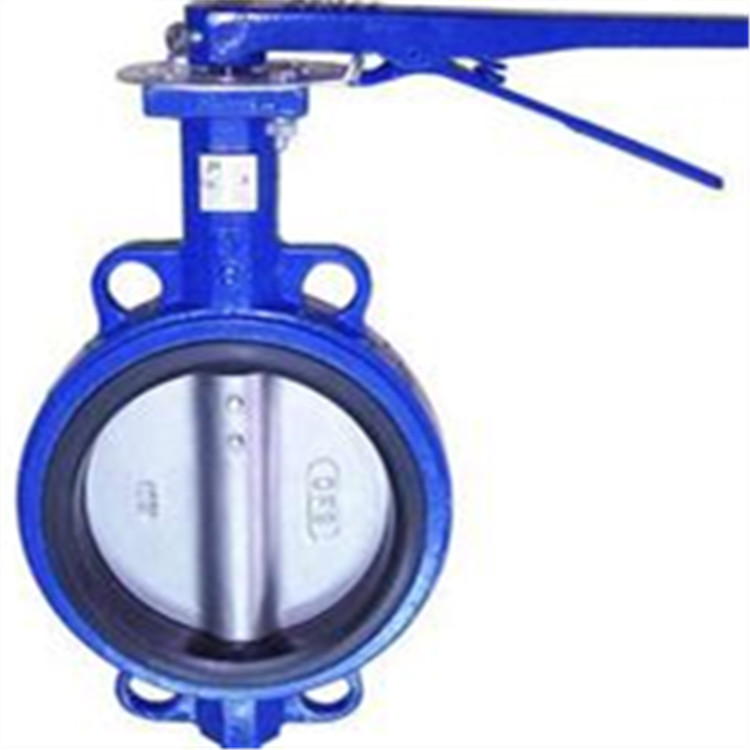

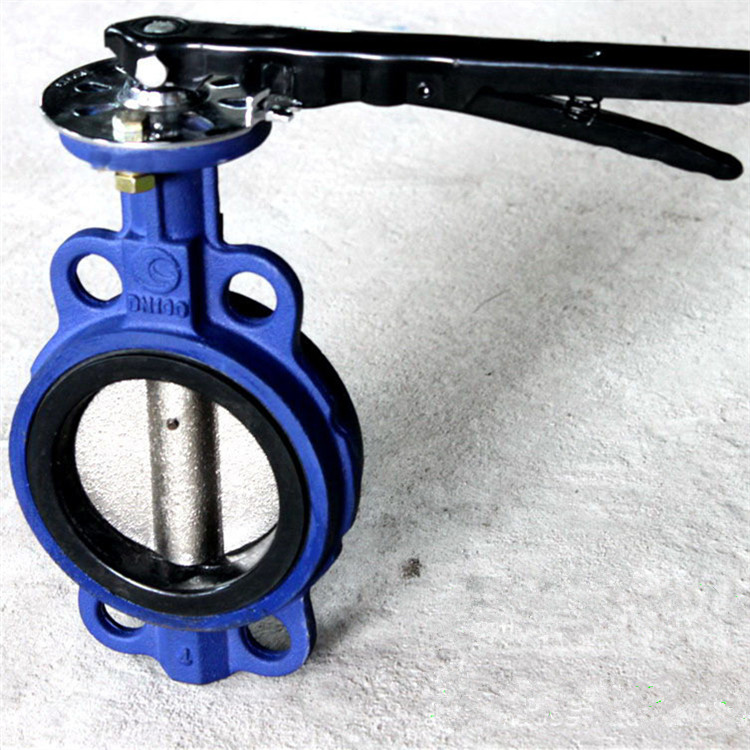

中线对夹式软密封蝶阀采用中线型设计，其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。中线对夹式蝶阀可广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
应用范围：
对夹中线软密封蝶阀广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等
结构特点：
中线对夹式软密封蝶阀采用中线型设计，具有结构简单、密封可靠、双向密封等特点，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。
标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要尺寸及重量：
| DN | 主要连接尺寸 | ||||||||||
| 外形尺寸 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||
| L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d | |
| 50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
| 250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
