WSF压缩空气汽水分离器
工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。
压缩空气汽水分离器的工作原理是使蒸汽或压缩空气在流动中突然改变方向，将蒸汽或压缩空气中含有的水滴分离出来，减少蒸汽或压缩空气中的含水量。分离出的水滴集聚在分离器下面，通过另配的疏水阀排出。汽水分离器能保证用汽设备所用蒸汽或空中的干燥性，提高用气设备的工作效率，延长设备的使用寿命。
特点：最高分离效率（干燥度可达到 98 % ）最低压降（约为千分之五）； 结构按压力容器规范设计。汽水分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。

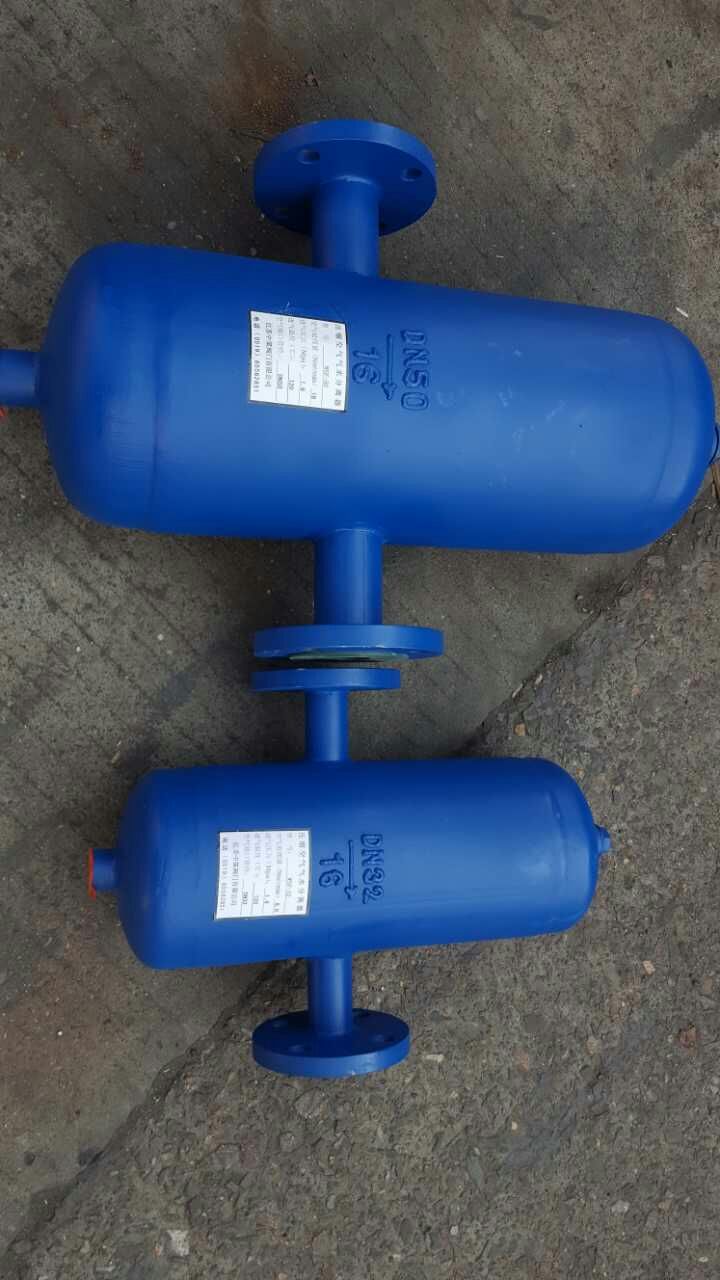

压缩空气汽水分离器产品图片及结构图
压缩空气汽水分离器主要零件材料
材料：碳钢、不锈钢
压缩空气汽水分离器主要尺寸：
|
SIZE 规格 |
Design pressure 设计压力（MPa） |
External dimensions(mm) 外型尺寸 |
Weight 重量（Kg） |
Volume 容量（L） |
|||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
||||
|
DN15 |
1.6 |
350 |
200 |
450 |
108 |
120 |
1/2 |
1/2” |
121 |
148 |
30 |
11 |
2 |
|
DN20 |
1.6 |
350 |
200 |
450 |
108 |
120 |
1/2 |
1/2” |
121 |
148 |
30 |
12 |
2 |
|
DN25 |
1.6 |
350 |
220 |
500 |
159 |
120 |
1/2 |
1/2” |
95 |
213 |
30 |
20 |
6 |
|
DN32 |
1.6 |
350 |
220 |
500 |
159 |
120 |
1/2 |
1/2” |
95 |
213 |
30 |
22 |
6 |
|
DN40 |
1.6 |
360 |
220 |
500 |
159 |
120 |
1/2 |
3/4” |
100 |
213 |
30 |
23 |
6 |
|
DN50 |
1.6 |
420 |
252 |
638 |
219 |
159 |
1” |
3/4” |
100 |
263 |
30 |
40 |
18 |
|
DN65 |
1.6 |
420 |
252 |
638 |
219 |
159 |
1” |
3/4” |
100 |
263 |
30 |
47 |
18 |
|
2.5 |
420 |
252 |
638 |
219 |
159 |
1” |
3/4” |
100 |
263 |
30 |
49 |
18 |
|
|
DN80 |
1.6 |
523 |
332 |
735 |
273 |
145 |
2” |
3/4” |
125 |
368 |
30 |
80 |
33 |
|
2.5 |
523 |
332 |
735 |
273 |
145 |
2” |
3/4” |
125 |
368 |
30 |
88 |
33 |
|
|
DN100 |
1.6 |
574 |
337 |
795 |
324 |
163 |
2” |
3/4” |
125 |
384 |
40 |
98 |
51 |
|
2.5 |
574 |
337 |
795 |
324 |
163 |
2” |
3/4” |
150 |
384 |
40 |
106 |
51 |
|
|
DN125 |
1.6 |
656 |
310 |
843 |
356 |
230 |
2” |
3/4” |
150 |
416 |
44 |
115 |
67 |
|
3.0 |
656 |
310 |
843 |
356 |
230 |
2” |
3/4” |
150 |
416 |
44 |
134 |
67 |
|
|
DN150 |
1.6 |
706 |
347 |
935 |
406 |
246 |
2” |
3/4” |
150 |
466 |
60 |
154 |
96 |
|
3.0 |
706 |
347 |
935 |
406 |
246 |
2” |
3/4” |
150 |
466 |
60 |
172 |
96 |
|
|
DN200 |
0.6 |
850 |
460 |
1200 |
500 |
372 |
2” |
2” |
175 |
560 |
60 |
275 |
185 |
|
1.6 |
850 |
460 |
1200 |
500 |
372 |
2” |
2” |
175 |
560 |
60 |
280 |
185 |
|
|
3.0 |
850 |
459 |
1200 |
500 |
372 |
2” |
2” |
175 |
568 |
60 |
280 |
230 |
|
|
DN250 |
0.6 |
950 |
615 |
1580 |
600 |
530 |
2” |
2” |
175 |
688 |
72 |
475 |
333 |
|
1.6 |
950 |
615 |
1580 |
600 |
530 |
2” |
2” |
175 |
688 |
72 |
475 |
333 |
|
|
3.0 |
960 |
615 |
1580 |
600 |
530 |
2” |
2” |
175 |
698 |
72 |
475 |
333 |
|
|
DN300 |
0.6 |
1000 |
740 |
1700 |
600 |
540 |
2” |
2” |
200 |
688 |
72 |
500 |
330 |
|
1.6 |
1000 |
740 |
1700 |
610 |
540 |
2” |
2” |
200 |
688 |
72 |
500 |
330 |
|
|
3.0 |
1010 |
740 |
1700 |
610 |
540 |
2” |
2” |
200 |
698 |
72 |
500 |
330 |
|
|
DN350 |
0.6/1.6/3.0 |
1100 |
754 |
1800 |
700 |
525 |
2” |
2” |
200 |
816 |
72 |
550 |
537 |
|
DN450 |
1.6 |
1300 |
950 |
2000 |
900 |
550 |
2” |
2” |
200 |
980 |
80 |
|
|
