信号蝶阀的顶部没有阀门启闭电信号装置，当阀门被误关闭25%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心。所以此蝶阀是消防自动喷水灭火系统的最佳配套产品。
结构特点及工作原理
该蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。
主要性能规范
|
公称压力（MPa） |
1.0 |
1.6 |
2.5 |
|
强度试验（MPa） |
1.5 |
2.4 |
3.75 |
|
密封试验（MPa） |
1.1 |
1.76 |
2.75 |
|
适用温度 |
≤80℃ |
||
|
适用介质 |
水 |
||
|
电流、电压 |
交直流通用 |
||
主要零件材料
|
阀体 |
蝶板 |
阀杆 |
阀座 |
|
铸铁、铸钢 |
球墨铸铁 |
中碳钢 |
丁睛橡胶 |

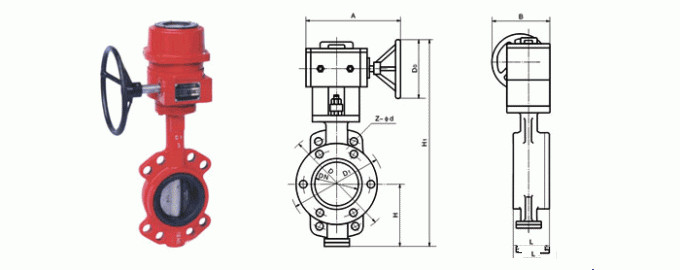

主要连接尺寸
|
公称通径 |
D1 |
L |
H1 |
H2 |
4-φd |
|
50 |
120 |
42 |
80 |
160 |
4-φ23 |
|
65 |
136.2 |
44.7 |
88 |
175 |
4-φ26.5 |
|
80 |
160 |
45.2 |
96 |
180 |
8-φ18 |
|
100 |
185 |
52.1 |
115 |
200 |
4-φ24.5 |
|
125 |
215 |
54.4 |
128 |
213 |
4-φ23 |
|
150 |
238 |
55.8 |
140 |
225 |
4-φ25 |
|
200 |
295 |
60.6 |
175 |
260 |
4-φ25 |
|
250 |
357 |
65.8 |
202 |
290 |
4-φ29 |
|
300 |
407 |
76.9 |
242 |
330 |
4-φ29 |
