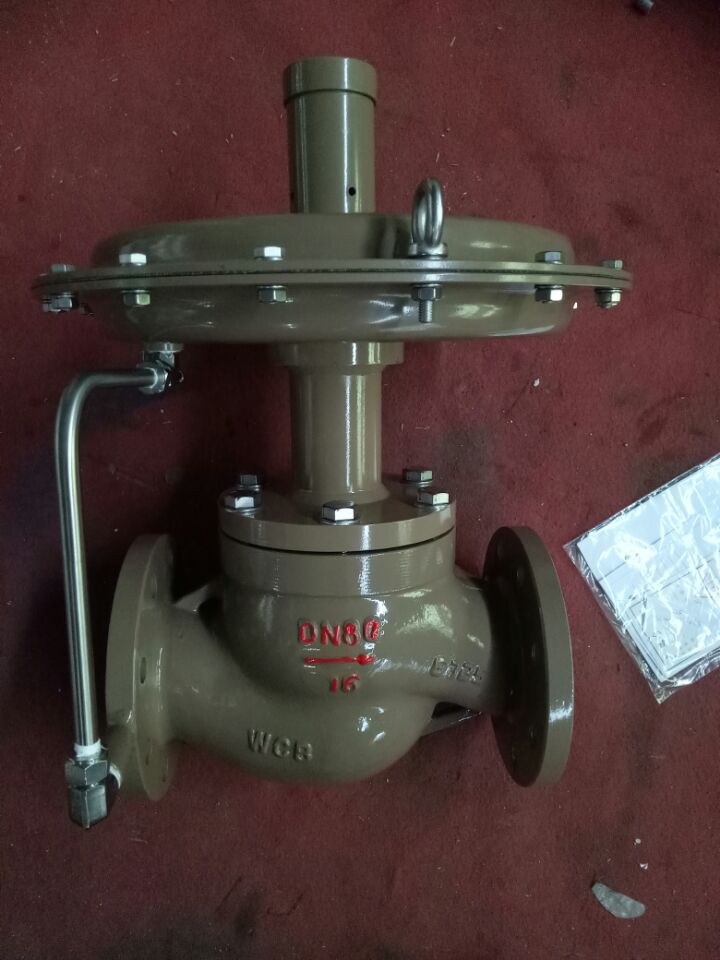

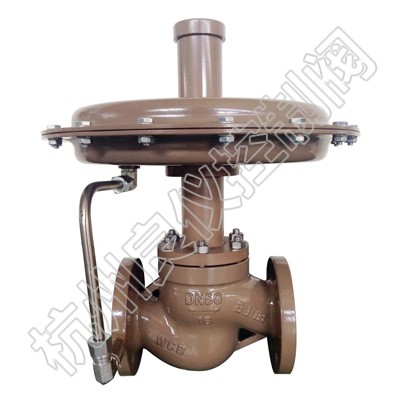

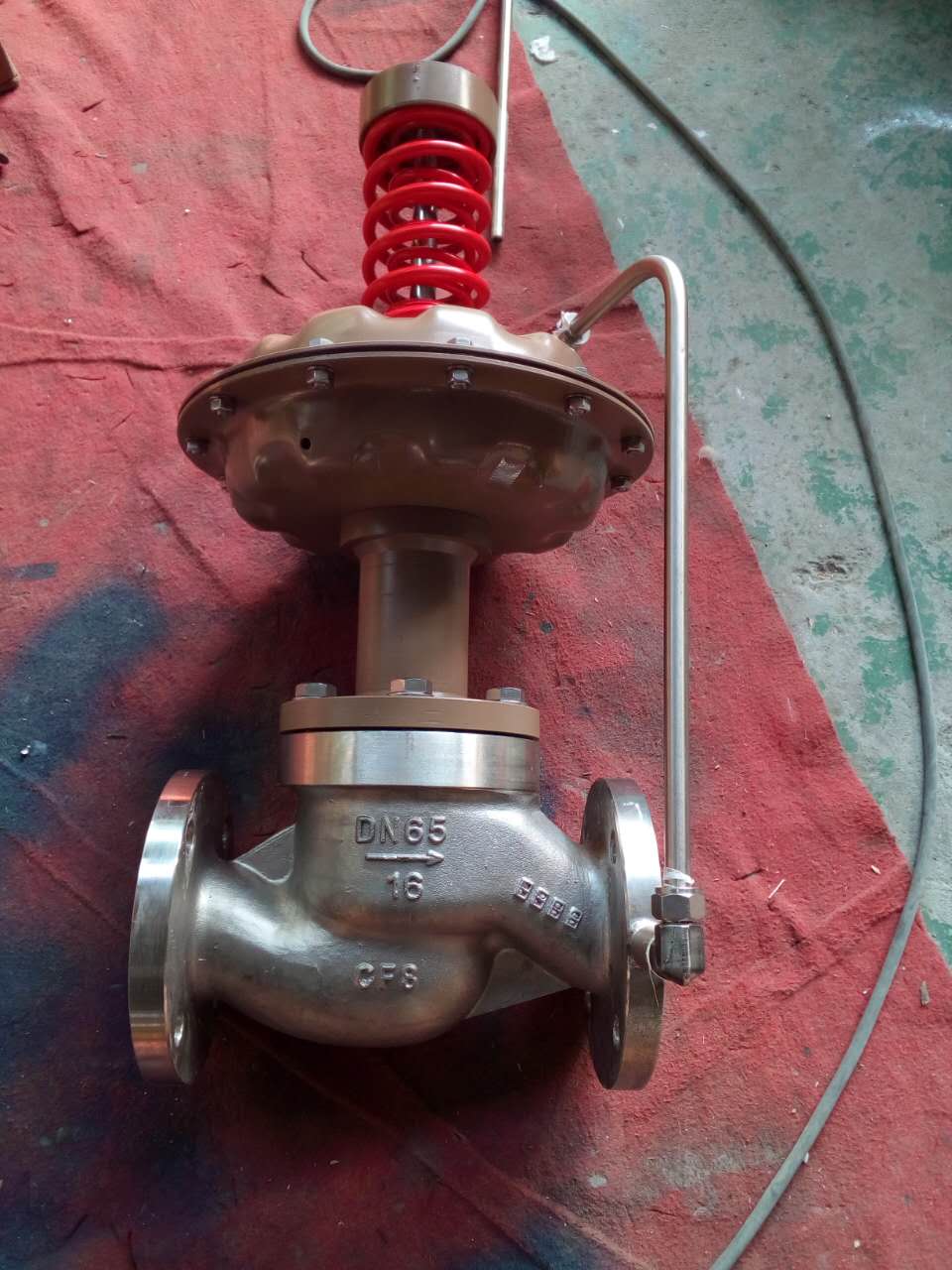

概述
ZZC(V)自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统。控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。
■ 特点
﹡无需停止生产即进行设定值的调整；
﹡无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠；
﹡执行机构敏感元件灵敏，极微小的压力变化会被感测出来；
﹡阀体为四通形式，因而K、B型可通用一种阀体。
■ 主要技术参数和性能指标(表一)
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|
额定流量 系效Kv |
ZZCP / ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ZZCN | 53 | 83 | |||||||
| 额定行程(mm) | 6 | 8 | 10 | 15 | 20 | ||||
| 公称压力PN(MPa) | 0.10 1.0 | ||||||||
| 差压调节范围(kPa) |
0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 8～100 |
||||||||
| 介质温度(℃) | ≤80 | ||||||||
| 调节精度(％) | ≤10 | ||||||||
|
允许泄漏 量(l/h) |
ZZCP / ZZVP | 10-4×阀额定容量(Ⅳ级) | |||||||
| ZZCN | 5×10-3×阀额定容量(Ⅱ级) | ||||||||
注：1. ZZCP/ZZVP公称压力为0.1MPa，ZZCN为1.0MPa
2. ZZCN差压调节范围为36～4488～100kPa
■ 主要零件材料(图三、四、表二)
■ 表二
| 图号、序号 | 零件名称 | 材 料 |
|
图三.9 图四.10 |
阀 体 |
HT200、ZG230-450 ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
图三.7 图四.9 |
阀 芯 | 0Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
|
图三.8 图四.12 |
阀 座 | 0Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
|
图三.3 图四.4 |
弹 簧 | 60Si2Mn、1Cr18Ni9Ti、50CrvA |
| 图三.5 | 波 纹 管 | 1Cr18Ni9Ti |
| 图四.5.6 | 膜 片 | 丁腈、耐油橡胶、氟橡胶 |
■ 差(微)调节范围确定
差(微)压调节范围分段，见表一。控制点应选取在相应差压调节范围的中间值附近。
■ 整机作用方式确定
差(微)压调节阀有B型和K型两种。B型阀阀芯初始位置常开，差(微)压增大时闭合。K型阀阀芯初始位置常闭，差(微)压增大时开启。
■ 应用例
A．氢冷发电机组密封油系统；
B．风机加热系统循环风量控制；
C．两种气体流量的配比控制；
D．泵旁路调节
