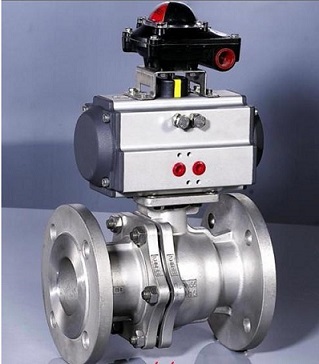

Q641F不锈钢气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和安全性。
|
阀类
|
传动方式
|
连结形式
|
结构形式
|
密封面
|
公称压力（MPa）
|
阀体材料
|
|
球阀
|
6-气动
6s-气动带手动 |
法兰式
|
浮动球直通
|
F-氟塑料
H-合金钢 PPL |
1.6
2.5 4.0 6.4 |
按表内阀体
材料代号 |
|
公称通径DN(mm)
|
15-250
|
|||||
|
材料\材料代号
|
C
|
P
|
R
|
|||
|
主
要 零 件 |
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
||
|
球板
|
WCB
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|||
|
密封圈
|
增强聚四氟乙烯 对位聚笨
|
|||||
|
填料
|
聚四氟乙烯 柔性石墨
|
|||||
|
适
用 工 况 |
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
||
|
适用温度
|
-28℃～300℃
|
|||||
|
控制型式
|
双作用/单作用
|
|||||
|
作用型式
|
切断/调节
|
|||||
|
输入信号
|
电信号：0～10mA、-4～10mA 气信号20～100kPa
|
|||||
|
回信电压
|
AC220V/DC24V
|
|||||
|
工作介质
|
净化压缩压气
|
|||||
|
执行器
|
型号
|
GT系列、HY系列、AW系列、ZSH系列
|
||||
|
气源压力
|
0.4～0.7MPa
|
|||||
