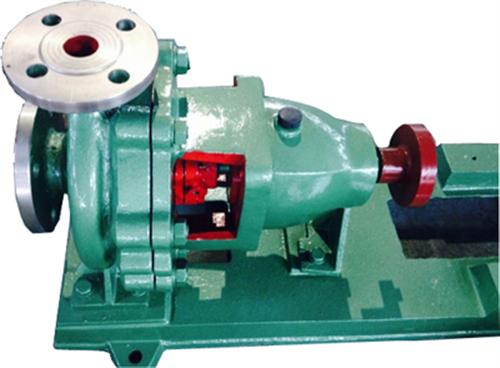

IH型化工泵适应化工、冶金、电力、造纸、食品、制药、合成纤维等工业部门用于输送腐蚀性的或不允许污染的液体。
IH单级单吸不锈钢化工泵型号意义说明：
IH 50 – 32-160 A S1 304
IH：国际标准化工泵系列产品
50：泵吸入口直径mm
32：泵排出口直径mm
160：叶轮直径mm
A：同型号叶轮经一次切削，性能参数改变
S1：泵的密封形式S1为单端面内装式机械密封
304：泵触液零件的材料代号304
一、
IH单级单吸不锈钢离心泵进出口阀门的安装位置
泵出口管路上应安装止回阀及流量控制阀（当用变频器或其他方式控制流量时，流量控制阀可不安装）。如果泵的安装位置高于液面时，还应在吸入端安装底阀并在排出管路上设置灌液或吸真空装置，以便泵的启动。
二、
IH单级单吸不锈钢离心泵压力表和真空表
□
为了便于了解泵的实际工作扬程，应在泵的出口管路上（离泵出口法兰5倍管径以外）安装压力表，同时在进口管路上装一只真空表。
□
当泵的安装位置低于液面时，进口管路还应加装压力表。
三、
IH单级单吸不锈钢离心泵其他安装
将循环水管接头接上胶管，输入符合要求的泠却水，并在冷却水进口处装上压力表，同时在密封腔另一侧循环水接头处安装节流阀，以控制冷却水的流量和压力。
出口管路应在泵就位后进行焊接，管路法兰与泵法兰的间隙应合适，确保连接泵时泵的法兰不承受过大的拉力。
□
进、出口管路应各有各的支撑，不允许用泵来支撑管路的重量。
□
管路施工时应注意不得有异物留在管路内以免对泵造成损害。
IH型不锈钢化工离心泵性能范围：
流量Q：6.3～400m3/h 扬程H：5～132m
转速n：2900、1450r/min 配带功率：0.55～110KW
进口直径：50～200mm 最/高工作压力：1.6Mpa
IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。所选材料及其代号应原则符合GB2100-80。对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
