液压联合冲剪机 角钢剪切机 广州联合冲剪机

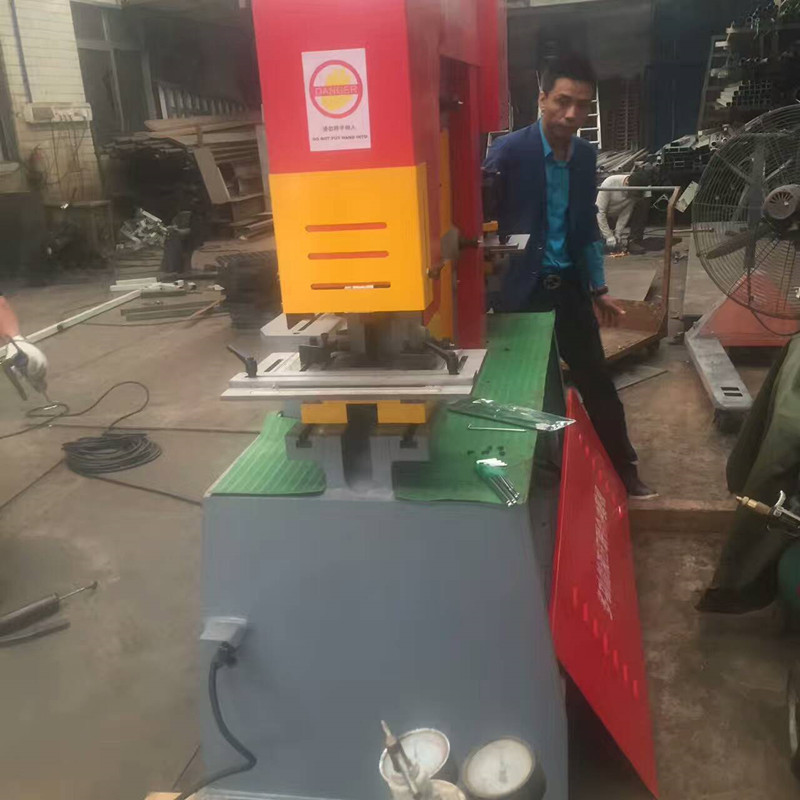

Q35Y系列多功能液压联合冲剪机能对板材、方钢、圆钢、槽钢、角钢、工字钢等各种型钢剪切、冲孔，是各种型钢大批量下料的首选机床。并能对500mm长度以下板料进 行折弯。 该机床的每一个部件在安全、功能、维护保养以及性能方面都符合最高质量要求。
技术参数：
型号
Q35Y-16
Q35Y-20
Q35Y-25
Q35Y-30
冲压力(吨)
65
90
120
160
可剪最大板厚(毫米)
16
20
25
30
板料强度(牛顿/毫米2)
≤450
≤450
≤450
≤450
剪切角
7°
8°
8°
8°
一次行程剪板尺寸(厚*宽)(毫米)
16*250
20*330
25*330
30*355
滑块行程
80
80
80
80
行程次数(次／分)
8
8
6
6
喉口深度(毫米)
300
355
400
600
冲孔厚度(毫米)
16
20
25
26
最大冲孔直径(毫米)
25
30
35
38
主电机功率(千瓦)
4
5.5
7.5
11
外形尺寸(长*宽*高)毫米
1640*730*1770
1860*800*1900
2355*960*2090
2680*1040*2300
机器重量(公斤)
1700
2300
4800
7200
工字钢、槽钢，则需特殊订货。
型钢种类
圆钢
方钢
等边角钢
Ｔ型钢
工形钢
槽钢
90°剪切
45°剪切
90°剪切
45°剪切
断 面
Q35Y-16
45
40*40
125*125*12
50*50*5
120*120*12
60*60*8
126*74*5
126*53*5.5
Q35Y-20
50
50*50
140*140*12
50*50*5
140*140*12
70*70*10
160*86*6
160*60*6.5
Q35Y-25
60
50*50
160*160*14
50*50*5
160*160*14
80*80*10
200*102*9
210*75*9
Q35Y-30
65
55*55
180*180*16
60*60*6
180*180*16
80*80*10
280*124*10.5
280*86*11.5
Q35Y-35
70
60*60
200*200*18
60*60*6
200*200*18
80*80*10
300*130*13
300*89*11.5
8*400
10*480
16*600
20*600
