用途特点

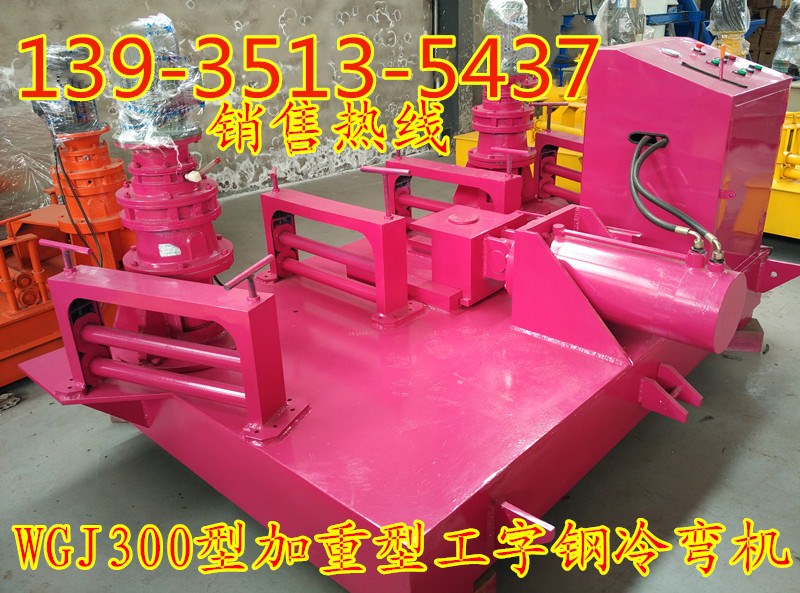

     WGJ300型液压冷弯机是公司研发的新型全自动工字钢弯曲设备。采用液压系统，具有传动平稳等特点，能准确定位，大幅度提高隧道工字钢加工精度。WGJ300型液压冷弯机广泛应用于我国公路隧道、铁路隧道、地铁隧道、水利水电引水涵洞、天然气管道、通信管道、地下通道等工程的工字钢、槽钢和型钢的弯曲。

结构组成
    液压冷弯供机由三套主电机及减速器组，主动滚轮。被动滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀工作没缸组成的液压工作站等部件组成。

工作原理
    将工字钢放在冷弯机上，与减速带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压溢流阀（可调整所有压力），进入集成块到电缆阀，有电液阀和动点开关（点进，点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑游轮压紧并为发生弯曲变形是时开始计算，油缸推进的长度进程为10mm-15mm,开主电机带动工字钢工作，反复操作，达到所需为止。

弯曲系统
   主动滚轮，被动滚轮采用特殊材料，经整体热处理，减少游轮磨损，对工件无划伤，使用寿命更长。WGJ300型液压冷弯机的液压系统采用先进液压元件，及其独特的液压系统设计，增加了顶出反弹装置，使得顶出能有力，延长使用寿命，避免经常维修

技术参数

液压系统压力 Mpa 16.5-20 油缸推进速度 mm/s 1-13 最小弯曲半径 m 1.5 主动滚轮转速 r/min 9 总功率 Kw 12.0 整机重量 Kg 2450 外形尺寸 M 2.4*1.5*1.4







一、产品介绍
工字钢冷弯机全自动现货供应 主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用编码器编程，亦可采取数控编码，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。并且加工精度大，主要应用于隧道，地铁，水电站，地下洞室等。具有传动平稳，压力大等特点，采用编码器定位系统，能准确定位。对于此型设备主要用于工字钢、矿工钢、槽钢等型钢的拱形卷圆、变径、定角弯曲，这个技术目前市面上已经非常成熟。，此款设备我厂已经从事研发制造17年，技术成熟质量优质，万泽锦达牌冷弯机同行都家喻户晓，要选就选放心实用的。万泽锦达十八年的荣誉保障，让您买的人放心，用的舒心。十八年经厂家潜心研究，是该机到速度一流，操作简单，工作安全，性能可靠等优点。

了解工字钢弯拱机厂家：
   工字钢冷弯机生产厂家直销，生产工字钢冷弯机的主要厂家都集中在河南、四川地区，其他地方生产厂家极少。万泽锦达从事本行业16年，毫不夸张的说拥有最专业的产品技术及完善的服务体系，根据您的使用需求，给您提供最具性价比的选型意见。公司网站有非常全面的设备实物图片、设备施工现场视频及设备视频看厂的超清视频，您可以非常全面的了解我们。

设备规格与技术参数：

型号	WGJ-250
最小弯曲半径	2m
油缸推进速度	1-13mm/s
主动轮转速	7r/min
液压油缸压力	20Mpa
电机功率	12KW
整机重量	2380kg
外形尺寸	2.5mx1.5mx1.2m


该机结构;

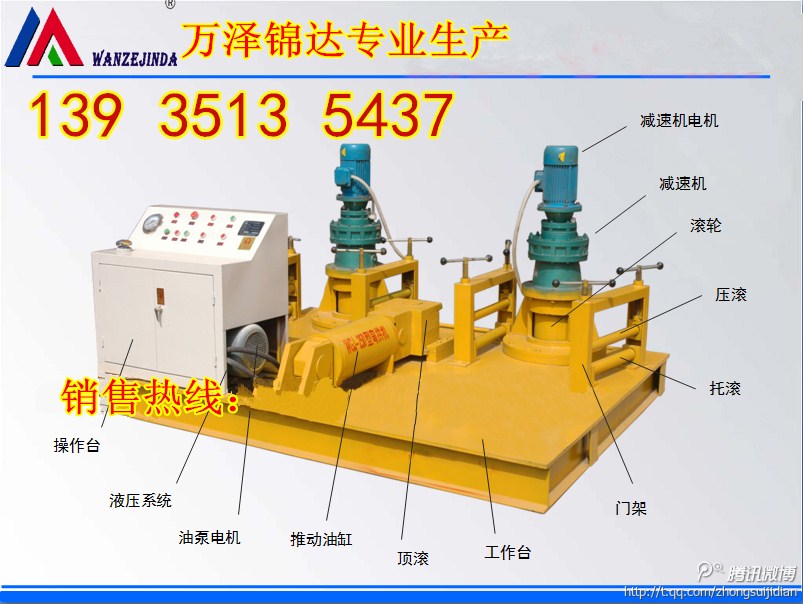

    该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成，参见电器原理图、液压原理图
     工字钢冷弯机全自动现货供应 主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用编码器编程，亦可采取数控编码，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。并且加工精度大，主要应用于隧道，地铁，水电站，地下洞室等。具有传动平稳，压力大等特点，采用编码器定位系统，能准确定位。对于此型设备主要用于工字钢、矿工钢、槽钢等型钢的拱形卷圆、变径、定角弯曲，这个技术目前市面上已经非常成熟。，此款设备我厂已经从事研发制造17年，技术成熟质量优质，万泽锦达牌冷弯机同行都家喻户晓，要选就选放心实用的。

冷弯机在使用过程中涉及用电、机床操作，日常操作中需要注意以下几点：
1、严厉遵守机床工安全操作规程，按规则穿戴好劳作防护用品。
2、开机前应将上、下模具整理、擦洗洁净。
3、查看托料架、挡料架及滑块上有无异物，如有异物，应整理洁净。
4、按所折板料厚度、挑选恰当模口，模口尺度通常等于或大于8倍板料厚度。
5、由板料折弯力数或折弯力计算公式得出工件的折弯力，工件折弯力不得大于1000kn。
6、折弯狭板料时，应将体系工作压力恰当下降，避免损坏模具。
7、调理滑块行程时，应确保调量小于100，避免损坏机器。
8、折弯前，应将上下模具间的空隙调整均匀共同。
9、折弯时，不可将手放在模具间，细长小料不可用手扶。一次只许折弯一块料，不许多块分节一起折弯。查看油箱油位，发动油泵查看液压管道、油泵有无反常。
10、折弯板料应放在模具中心，机器不宜单边载荷，避免影响工件和机器精度，如某些工件确需单边工作时，其载荷不得大于250kn，并且有必要二边一起折弯。
11、查看油箱油位，发动油泵查看液压管道、油泵有无反常。
12、发作反常当即停机，查看缘由并及时扫除。
13、工作结束，应封闭油泵，退出控制体系程序，堵截电源。
关于我们：
冷弯具有以下特点：
1、结构简单;
2、成本较低;
3、安全可靠;
4、型钢弧度加工速度快;
5、效率高耗功低,被众多行业工程所采纳并广泛应用。
拱架冷弯机采用三点式，型钢两端固定，中间靠液压油顶压力逐渐弯曲，顶端独特的设计使得对工件无划伤。
近年来随着电子智能化的发展，我厂在原有的技术基础上，设计出了数控钢拱架冷弯机。同时我厂负责拱架冷弯机数控程序的加装。
拱架冷弯机标配最小弯曲半径2m，钢板加厚防锈，电机100%铜芯，弯曲弧度误差小。





产品介绍
WGJ-250全自动电液控制型冷弯机是隧道支护钢拱架加工制作的新型设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统， 使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。在冷弯结束时，关闭机械传动系统 ， 同时启动液压系统 ， 使液压缸收回。将冷弯型钢放置在辅助系统 的门式托架上即可。这种冷弯作业， 保证了材质的强度， 提高了支护钢拱架的质量，极大地提高了工效，操作简单、明了。冷弯机与压床相比，具有良好的工作性能。
挑选冷弯机5项必看因素及2项须知
（1）三个顶滚的直径：细了，因接触面小，容易打滑；弯非标钢材的时候容易变形。
（2）油缸的直径和行程：直径和行程决定了压力的大小和弯曲半径的可调性。
（3）台体钢板厚度和骨架的质量：决定着弯大型钢材时是否变形。
（4）电机的功率和减速机的质量。
（5）厂家的生产规模和服务。
 须知事项1：所弯的钢材的类型、型号、材质 ；须知事项2：所弯曲的半径：要弄清楚所弯曲的半径是否符合钢材的冷弯系数。每种钢材都有自己的冷弯系数，如果超出了它的冷弯系数，钢材就会变形，钢材内部组织结构也会改变，随之钢材的质量也降低了。

技术参数

主要参数/产品名称		WGJ-250全自动电液控制型冷弯机
		单位	参数
型材最大抗弯截面模量		C㎡	500
弯曲速度		m/min	4-6.5
型材屈服极限		Mpa	＆S=250
工字钢冷弯	最大截面	mm	250
	最小卷弯直径	mm	2000
	最小截面	mm	100
	最小卷弯直径	mm	2000
H型钢冷弯	最大截面	mm	22
	最小卷弯直径	mm	2000
	最小截面	mm	12
	最小卷弯直径	mm	2000
槽钢外弯	最大截面	mm	300
	最小卷弯直径	mm	1200
槽钢内弯	最大截面	mm	300
	最小卷弯直径	mm	1700
方管冷弯	最大截面	mm	250*160
	最小卷弯直径	mm	2000
液压系统工作压力		≤16
液压缸推进速度		1-13mm/s
油泵额定压力		20
油泵电机功率		KW	4
机器外形（长*宽*高）		mm	2500*1500*1400







液压工字钢弯拱机主要对钢拱架进行冷加工，可分为两类：
一，普通工字钢弯拱机
 二，数控液压工字钢弯拱机。
主要应用区域：
  公路隧道、铁路隧道、地铁隧道、水利水电引水涵洞、天然气管道、通信管道、地下通道等
可弯曲型钢有：
  工字钢 H型钢，槽钢，V型钢，U型钢等，特殊型钢可定做。数控弯拱机采用微电脑控制系统，以保证设备的稳定性，精确性，减少设备的故障。外部采用双控制系统（手动，自动）操作方法如下：
手动式操作模式：
   穿入加工工件，按液压启动根据所需要的尺寸在按手动前进或后退，测量准确后，按液压停止关闭液压系统，因本机带有液压锁机构，保证油缸的稳定性。加工尺寸的设定，按手动的正转或反转，根据所需尺寸要求使工件到达需要的位置。自动加工操作，选择开关拨到自动位置，触摸屏已打开，在自动界面进行需要加工尺寸的设定进行操作。
触摸屏自动操作模式：
   选择开关在自动位置，触摸屏会自动启动，带触摸屏画面打开后，左下角有黄色选择界面，根据需要点击所需画面，触摸屏设有保护功能，长时间不用触摸屏会处于保护状态（黑屏），如需打开，双击触摸屏即可。
手动界面没有液压启动/停止，运转系统的手动正转/反转。定位系统的前进和后退，操作方法类同与按钮式操作。不同的是定位系统没有显示油缸位置的显示屏和油缸位置的设定屏，油缸位置的设定和操作（角度尺寸）。点击液压启动，启动液压系统，如需油缸回到参考位（零位）点手动后退，使油缸回到参考位会自动停止，显示屏会显示点击设定屏，大屏位置会自动弹出数字按键，按数字键盘输入所需尺寸，单位是毫米，输入正确后点击确认键消失，点手动前进，到设定位置会自动停止，设定完成后，点液压停止关闭液压系统，手动正转/反转类同按键式操作。启动界面：点击自动界面，翻页到自动界面，此界面为加工尺寸的显示设定和自动和自动启动/停止界面，长度设定方法类同油缸位置设定方法，自动启动/停止同与按键操作方法。
 WGJ-250型数控弯拱机技术参数

型号	WGJ-250
型材规格	14-25工字钢
油缸推拉速度	8-15mm/sec
主动轮转速	7-10r/min
液压系统动力	20mpa
总功率	12kw
最小弯曲半径	2m
尺寸	2250*1750*1300mm
整机重量	2180kg
主动轮	2*2.2KW
油泵电机功率	4KW
新增	数控机组/液压机组


   数控弯拱机主要有工字钢弯拱机组，数控控制机组，液压控制机组，两套主电机及减速器组，主动滚轮。被动滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀工作没缸组成的液压工作站等部件组成
数控工字钢弯拱机新增三大特点：
1，控制方面：数控弯拱机有PLC程序控制器控制，全液压系统自动读数器可手动控制也可数控控制。
2，操作方面：无限进料，可进可退，油缸进度尺寸自动定位无需人工测量，弯曲尺寸自动读数
3，安全方面：双重自动关机系统，到达指定尺寸自动关机，红外线刹车系统，无料时自动关机。
 数控弯拱机工作原理：把工字钢放在弯拱机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，然后在数控液压显示器上输入弦长弦高以及最小弯曲半径，点上启动即可，还可设置工字钢弯曲长度 弯曲多少后自动停止，无料时电感自动关机，是施工更快速快捷，安全高效。主动滚轮，被动滚轮采用特殊材料，经整体热处理，减少游轮磨损，对工件无划伤，使用寿命更长。





产品介绍
   WGJ-250冷弯机又被大家习惯性称为弯拱机，此设备可用于弯曲10# 18#22#25#工字钢,9#11#矿用工字钢，其他型钢需根据具体规格衡定，可弯曲种类包含槽钢，H钢，U型钢，园钢，轨道钢等；
   冷弯机设备类型半自动，全自动，液压型工字钢弯曲机。广泛应用于隧道、地铁、水电站、地下洞室等施工中，是钢拱架制造的理想设备。此型号冷弯机属液压全自动型产品。具有效率高、无需进行热加工，弯曲机力量大，结构强的优势。

工字钢冷弯机技术参数

产品型号	WGJ-250
可弯曲	10#-25#工字钢
总功率	10Kw
电压	380V
液压系统压力	20Mpa
油缸推进速度	1-13mm/s
主驱动轮转速	7r/min
最小弯曲直径	2M
重量	2380kg
外型尺寸（长×宽×高）	2.5m×1.5m×1.2m


结构与性能特点
（1）结构：由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电液换向阀、工作油缸、顶轮及油箱等部件组成。
（2）性能特点:
A、钢拱架专用设备，亦可弯曲大曲率工字钢、U型钢、槽钢立弯和横弯。
B、双电机驱动，液压缸推进。
C、按下液压缸“前进”按钮，液压缸到达指定位置后一次弯曲成形，操作方便。
D、结构合理，工作可靠，适合大型型钢，大弯曲半径弯制。

工字钢弯拱机操作流程为：
1、将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间；
2、启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢；
3、达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业；
4、冷弯结束时，关闭机械传动系统的同时，启动液压系统，将冷弯型钢放置在辅助系统 的门式托架上。





产品介绍
   WGJ-300U型钢冷弯机数控液压中铁指定供应商 是一种钢材冷弯设备，驱动方式分为电动、液压两种。设备主要应用于支护类钢拱架的弯曲制作。万泽锦达从业17年，专业技术，着实用料，质量有保障，价格优惠。
山西万泽锦达机械制造有限公司是专门从事为工程建筑、矿山、隧道、涵洞、地铁、水 电工程，地下工程及煤炭高沼矿井巷道等行业混凝土机械的设计、研发、革新、生产、销售、服务为一体的高新科技企业。

（1）工作原理：
   把工字钢放在冷弯机上，与减速带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压溢流阀（可调整所有压力），进入集成块到电缆阀，有电液阀和动点开关（点进，点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑游轮压紧并为发生弯曲变形是时开始计算，油缸推进的长度进程为10mm-15mm,开主电机带动工字钢工作，反复操作，达到所需为止。
  (2)弯曲系统：
   主动滚轮，被动滚轮采用特殊材料，经整体热处理，减少游轮磨损，对工件无划伤，使用寿命更长。
  液压系统采用先进液压元件，及其独特的液压系统设计，增加了顶出反弹装置，使得顶出能有力，延长使用寿命，无需经常维修。

技术参数
主动滚轮转速   7 r/min
液压系统压力   20 Mpa
最小的弯曲半径   2 m
油缸推进速度    1-13 mm/s
总功率    10 Kw
整机重量    2380 Kg
外形尺寸    2.5m×1.5m×1.2m






WGJ-250工字钢弯拱机介绍：
    WGJ-250工字钢弯曲机（冷型弯拱机）是我公司自主研发的新型全自动型钢弯曲型钢产品。（性能）采用液压系统，具有传动平稳，压力大等特点。
WGJ-250工字钢弯拱机主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢角钢U型钢等型材的弯曲。
WGJ-250工字钢弯拱机是隧道支护钢拱架加工制作的新型设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。

WGJ-250工字钢弯拱机操作使用说明：
1、工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。
2.在冷弯结束时，关闭机械传动系统 ， 同时启动液压系统 ， 使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可
3.这种冷弯作业， 保证了材质的强度， 提高了支护钢拱架的质量，极大地提高了工效，操作简单、明了。冷弯机与压床相比，具有良好的工作性能

WGJ-250弯拱机主要参数:


型材规格	10-25工字钢
最小弯曲半径	1.5米以上
油缸推拉速度	8-15毫米每秒钟
主动轮转速	7-10转每分钟
液压系统动力	25mpa（250公斤）
总功率	10kw
整机质量	2100kg






产品说明
   工字钢弯曲机（冷弯拱机）是新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。冷弯机是隧道支护钢拱架冷加工制作的新型设备。它主要由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部组成。
可弯曲型钢：
工字钢—16-32号
H型钢—175H,200H,125H,150H
U型钢—25U,29U,36U
矿工钢—9#,11#
槽钢、轨道钢、圆管>89,方管等中大型钢材均可


产品型号	WGJ-250
总功率	12Kw
电压	380V
液压系统压力	20Mpa
油缸推进速度	1-13mm/s
主驱动轮转速	7r/min
最小弯曲半径	2M
重量	2380kg


工字钢冷弯机使用须知
1. 设备安装在坚硬的基础面上，找正，以进给导轨面处于水平位置为准。
2. 工字钢必须在水平的工作台上（带有滚动的工作台）工作。
3. 使用前必须加油（减速器加30#机油，油箱加46#液压油，以后定期更换新油。
主要应用区域：公路隧道、铁路隧道、地铁隧道、水利水电引水涵洞、天然气管道、通信管道、地下通道等
可弯曲型钢有：工字钢 H型钢，槽钢，V型钢，U型钢等，特殊型钢可定做。





产品详情
    WGJ系列弯拱机是万泽锦达公司研发的新型全自动弯曲型钢的专用设备。分为液压型和机械型，液压型采用液压传动，具有传动平稳、压力大、定位准确、加工精度高、加工速度大幅度提升等特点，机械型把原有的液压系统改为机械千斤顶系统，为了便于在复杂工况条件下运输和搬运，体积和重量也进行了调整，整机小巧灵活，功能却有增无减，其推进速度可通过无极变速器调节，方便可靠。主要应用于隧道、地铁、水电站、地下洞室等工字钢、槽钢弯曲。
注：可根据用户要求定制不同型号的产品。

服务体系
①服务宗旨：为用户提供最合适的产品，创造价值
②服务目标：以用户为中心，实施良好的服务
③服务要求：全面、主动、及时

维护与保养的要求：
1.新机运行50小时后.检查并紧固各螺栓有无松动现象，
2.新机运行100小时后（大约15天）更换液压油；
3.新机运行200小时后更换减速器油；
4.每10个月左右跟新一次液压油，减速机油路清洗。
5每班给压力轴加注黄油，滑道加注机油。

产品技术参数

技术参数	WGJ-250型	WGJ-200型	WGJ-U29/36弯曲型	WGJ-200机械型
系统压力	液压型（Mpa）			机械型（t）
	20	20	20	100
推进速度（mm/min）	60-780	60-780	60-780	可调（无级变速）
最小弯曲半径（m）	2	2	1.1	1.5
主动滚轮线速度（m/min）	5.7	5.7	0-0.43	5.6
总功率（kw）	10	11	12	7.5
外形尺寸（长×宽×高）（mm）	2600×2000×1300	2600×2000×1300	28002640×1470	2450×1800×1750





产品介绍：
   工字钢弯曲机（冷弯拱机）是新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢弯曲。冷弯机是隧道支护钢拱架冷加工制作的新型设备。它主要由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部组成。

工作原理：
   把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，有电动油泵输出地高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸在推进的长度进程为每次10mm-15mm，开主电机正转或反转，有主电机带动工字钢工作，反复操作，达到所需为止.

冷弯机在市场上叫法比较多：
   弯拱机、煨弯机、弯曲机、弯弧机、折弯机、拉弯机、滚弯机等。这也是归功于我们广大的客户具有丰富的想象力。相信用途大家都知道:主要用于隧道工字钢，槽钢，H型钢，扁钢，V型钢，U型钢等弯曲弯弧弯圆等，例如：工字钢而言， 隧道常用为180mm，200mm宽的工字钢，一般220的工字钢用的就比较少了，我厂生产的250型弯拱机基本满足所以要求，规格大了可以定制，最小弯曲半径可达到1米4，欢迎新老客户来电洽谈！

全自动液压工字钢弯拱机技术参数：

主要参数/产品名称		SWGJ-250全自动液数控型冷弯机
		单位	参数
型材最大抗弯截面模量		C㎡	250
弯曲速度		m/min	4-6.5
型材屈服极限		Mpa	＆S=250
工字钢冷弯	弯曲型钢规格		6.3#—25#工字钢
	最小弯曲直径	mm	2000
液压系统工作压力		≤16MPa
液压缸推进速度		1-13mm/s
液压缸直径		200mm
液压缸有效行程		300mm
油泵额定压力		20MPa
主动轮直径		170mm
顶轮直径		245mm
减速机速比		1:187
设备总功率		KW	12
机器外形（长*宽*高）		mm	2500*1500*1400
设备重量		KG	2150
