参数说明

型号：	WGJ-250	规格：	齐全
商标：	万泽锦达	包装：	木箱
产量：	1000

“隧道支护工字钢拱架加工工字钢冷弯机”详细介绍
山西万泽锦达机械制造有限公司为您服务
24小时咨询热线13935135437
          微信：13935135437
            QQ:35139801
 专业的技术人员为您解答

     山西万泽锦达厂家于2007年开始自主研制多功能型钢冷弯设备，属国内首创。《中铁、中交、中建隧道施工指定厂家。三件齐全》现生产的冷弯设备有：U型钢弯拱机、H钢弯拱机、工字钢弯拱机、角钢弯拱机、槽钢弯拱机、W钢带弯拱机、扁钢弯拱机、C型钢弯拱机、轨道钢弯拱机、方管方钢弯拱机、数控智能弯拱机、各种异型钢材冷弯设备等。欢迎广大用户前来洽谈合作。
      弯拱机又叫冷弯机，是目前隧道施工的必备设备，主要用于钢拱架的冷加工。我厂生产的冷弯机以及数控冷弯机可对钢轨、工字钢、H钢进行冷加工，高效无需任何热加工，加工后的拱架强度高，运输方便。数控全自动弯拱机是我公司研制的新品，是钢拱架制造的理想设备，！
数控液压弯拱机结构和组成：
     数控液压冷弯供机由数控平板电脑，两套主电机及减速器组，主动滚轮。被动滚轮及油泵电机，齿轮泵，溢流阀，电磁转向阀工作没缸组成的液压工作站等部件组成。

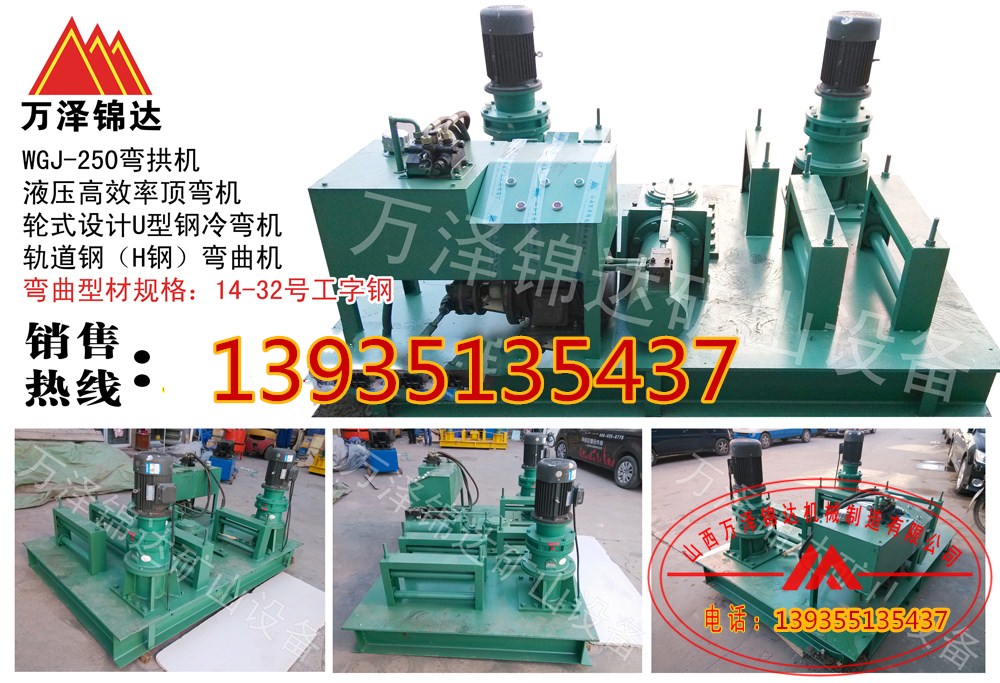

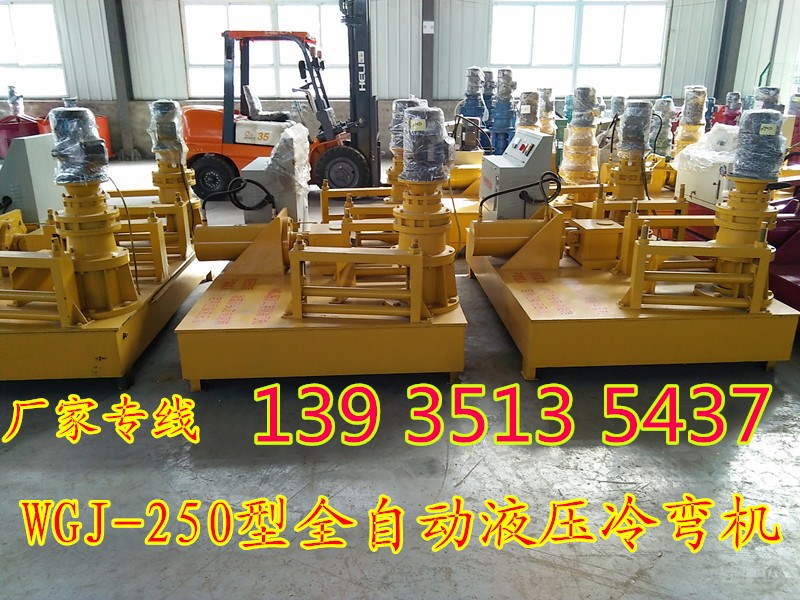

隧道支护工字钢拱架加工工字钢冷弯机 WGJ系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备，国内首创。工字钢冷弯机设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、作业油缸、顶轮及油箱等部件组成。构成简单，使用方便。问题很少，是我公司一款成熟技术产品。 主要用于工字钢、H型钢等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程，使液压操纵系统定位准确，所弯型钢一次自动成型，效率高、操作方便。
 一、特点及用途

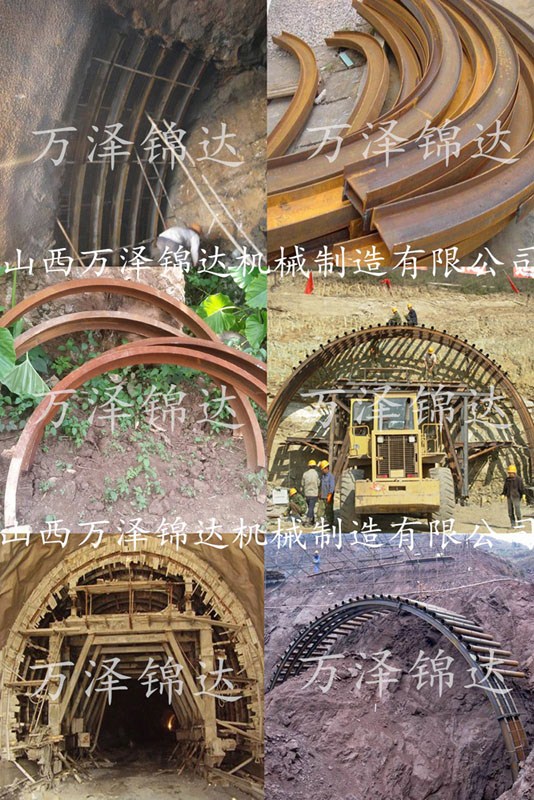

隧道支护工字钢拱架加工工字钢冷弯机。采用液压系统，具有传动平稳，压力大等特点，能准确定位，大幅度提高隧道工字钢加工精度。WGJ250型液压冷弯机广泛应用于我国公路隧道、铁路隧道、地铁隧道、水利水电引水涵洞、天然气管道、通信管道、地下通道等工程的工字钢、槽钢和型钢的弯曲。
二、主要技术参数
项目 单位 参数
最小的弯曲半径 m ≥1.5m
油缸推进速度 mm/s 8-15
主动滚轮转速 r/min 7-10
液压系统压力 Mpa 26
总功率 Kw 11
整机重量 Kg 2380
外形尺寸 M 2.4*1.5*1.4
三、结构组成
  隧道支护工字钢拱架加工工字钢冷弯机。液压冷弯供机由两套主电机及减速器组，主动滚轮。被动滚轮及机，齿轮泵，溢流阀，电磁转向阀工作没缸组成的液压工作站等部件组成。
四、工作原理
  将工字钢放在冷弯机上，与减速带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压溢流阀（可调整所有压力），进入集成块到电缆阀，有电液阀和动点开关（点进，点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑游轮压紧并为发生弯曲变形是时开始计算，油缸推进的长度进程为10mm-15mm,开主电机带动工字钢工作，反复操作，达到所需为止。
  五、弯曲系统
 隧道支护工字钢拱架加工工字钢冷弯机。主动滚轮，被动滚轮采用特殊材料，经整体热处理，减少游轮磨损，对工件无划伤，使用寿命更长。
冷弯机可弯曲工字钢外，还可适用于矿工钢、U型钢、C型钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷 圆、变径、定角弯曲，一次成型，永不变形。连续七年，全国销量领先！！！

    公司现作为腾飞工字钢冷弯机厂家面向全国地区供应工字钢冷弯机，全国各地都有售后技术人员，售后问题无忧，电话无法解决，工人现场解决。 对于此型设备主要用于工字钢、矿工钢、槽钢等型钢的拱形卷圆、变径、定角弯曲，此款设备我厂已经从事研发生产16年，技术成熟质量优质，贵州腾飞牌冷弯机同行都家喻户晓。

冷弯机可弯曲工字钢外，还可适用于矿工钢、U型钢、C型钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷 圆、变径、定角弯曲，一次成型，永不变形。连续8年，全国销量领先！
