2CY齿轮油泵结构
2CY系列齿轮油泵是卧式回转泵，主要有泵体、齿轮、轴承座、轴承及密封装置等机件组成。
泵体、轴承座等为灰铸铁件，齿轮用优质碳素钢材制作，亦可根据用户特殊需要用铜材料或不锈钢材料制作。
轴承座上有填料函室，起轴向密封作用。不锈钢齿轮泵均可采用填料密封以弹性好、耐高温和低温、化学性质稳定且有自润滑性能的柔性石墨做为填料。

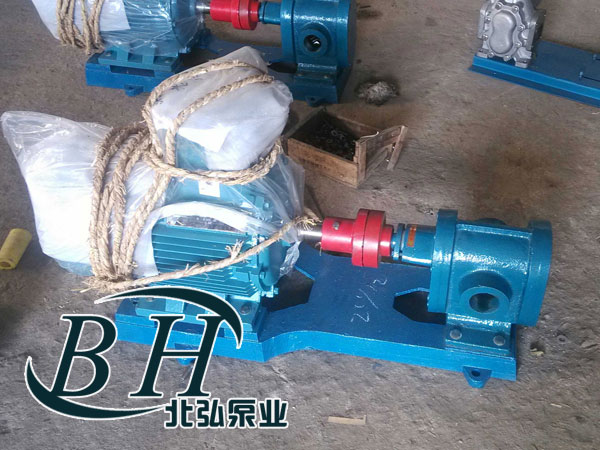

用弹性联轴器直接与驱动电机联接，并安装在公共铸铁底盘上。
用途
2CY齿轮油泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度为5×10-6～1.5×10-3m2/s
(5-1500cSt)，温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。
2CY齿轮油泵安装完成后，转动联轴器确认运转顺畅无负压力现象后，方可进入运行。本泵系容积式泵，主、被动齿轮与泵体、左右泵盖组成进油、出油二个封闭空间，当齿轮转动时，进油腔的容积，由于啮合齿不断脱开，而由小变大。形成真空，将液体吸入，有齿谷带往油腔，而出油腔容积，由于啮合齿的不断进入啮合而大变小，油液受压缩而被排出，从而达到输送油料的目的。编辑本段结构说本系列泵主要由：左、右泵盖、泵体、主、被动齿轮轴、轴套、油封等零件组成。
2CY齿轮泵使用与安装
1、2CY齿轮油泵的转向规定：从泵端向电机看，旋转方向为逆时针。
2、泵不适合输送不洁油液，故在进口管端应设滤油器。
3、泵无安全阀，建议在排油管路中，设安全阀，以确保系统安全运行。
4、右联轴器应同轴，安装完成后，转动联轴器确认运转顺畅无负压力现象后，方可进入运行。
5、机组应安装在水平水泥基础上，用地脚螺栓固定。
6、泵的安装高度，不超过允许吸上高度。
2CY系列齿轮油泵特性
2CY系列齿轮油泵结构简单紧凑，使用和保养方便。
2CY系列齿轮油泵具良好的自吸性，故每次开泵前不须灌入液体。
2CY系列齿轮油泵的润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。
利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。
2CY系列不锈钢齿轮泵性能参数表
| 型号 |
流量 Q |
转速 n r/min |
排出压力 p Mpa |
必需汽 蚀余量 r m |
效率 η % |
电动机 | ||
| m3/h | L/min | 功率KW | 型号 | |||||
| 2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
| 2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
| 2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
| 2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
| 2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
| 2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
