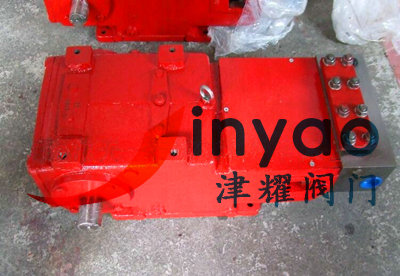

QB21-60/80曲轴柱塞泵是曲轴连杆传动的三柱塞泵，配流方式为阀配流。因此结构简单，维修方便，抗污染性强，适应现场工况。主要用于以液压油介质的系统中。柱塞泵依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。
QB21-60/80曲轴柱塞泵的主要零部件有：壳体 1、泵头体2、弹簧3、进排油阀芯4、阀座5、 吸油口排气塞 6、压板 7、盘根压套 8、缸筒 9、V 形夹织物密封圈 10、缸套 11、盘根 压帽12、柱塞13、拉杆螺母14、挡圈15、锁母16、十字头轴17、十字头18、排气注 油塞 19、连杆 20、曲轴21、油标 22、泵盖板 23、J 形骨架式橡胶油封 24、单列圆锥 滚子轴承25、圆柱销26、双头螺柱27、J 形骨架式橡胶油封28。 曲轴 21、连杆20、十字头18 及十字头轴17 组成曲柄连杆机构。当曲轴转动时， 十字头轴 17 推动柱塞 13 左行而排出高压油。曲柄连杆机构使十字头轴通过拉杆螺母 14、挡圈15 拖动柱塞右行而吸入油液。泵头体 2 内有两排由进排油阀芯4 和阀座5 组 20 成的单向阀。上排三个为排油单向阀，下排的三个为吸油单向阀。柱塞右行时，泵头体 内产生负压，排油单向阀关闭，使吸油单向阀开启而吸进油液；当柱塞向左运动时，在 压力油的作用下，吸油单向阀关闭，排油单向阀打开而排出高压油。
QB21-60/80曲轴柱塞泵安装使用和维护保养：
1、泵和电机必须用螺栓固定在同一底座上，防止松动和倾斜。泵和电机采用链轮传动方式。
2、安装时所有管道接头均应旋紧，保证密封，以免吸入空气产生气蚀。
3、在泵的吸入管路中要安装滤油器，其过滤精度不低于100目，每月拆检一次滤油器，取出滤油网认真清洗，严防污物堵塞。
4、改泵自吸能力差，安装时油箱最低液面到泵轴中心距离大于300mm。
5、泵的旋转方向：从泵轴方向看为逆时针方向旋转。6、该泵头两端均设有进出油口，用户可根据安装位置自行选用。
