过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜，隔膜外边包覆着滤布，侧板即普通的滤板。物料从止推板上的时料孔进入各滤室，固体颗粒因其粒径大于过滤介质(滤布)的孔径被截留在滤室里，滤液则从滤板下方的出液孔流出。滤饼需要榨干时，除用隔膜压榨外，还可用压缩空气或蒸气，从洗涤口通入，气流冲去滤饼中的水份，以降低滤饼的含水率。
(1)过滤方式
滤液流出的方式分明流过滤和暗流过滤。
A、明流过滤:每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。
B、暗流过滤:每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通
道，由止推板下方的出液孔相连接的管道排出。
压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。
过滤方式:滤液流出的方式分明流过滤和暗流过滤。明流过滤，每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。暗流过滤，每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通道，由止推板下方的出液孔相连接的管道排出。
洗涤方式:滤饼需要洗涤时，有时流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。板框压滤机工作原理及内部结构

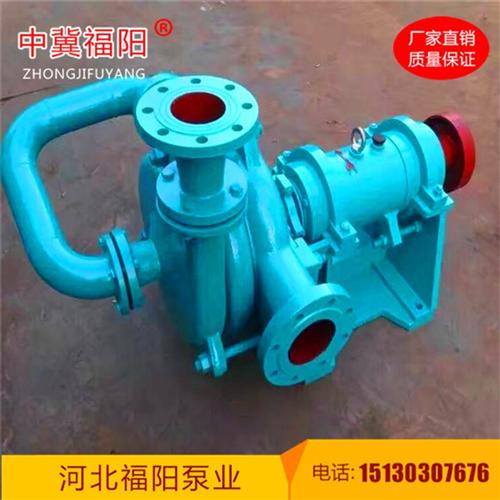

压滤机入料泵故障分析
1.滤布的选择一定要符合滤桨的过滤技术要求，新滤布制作前应先缩水，开孔直径应小于滤板孔径，配套滤板时布孔与板孔应相对同心，进料孔布简应贴紧筒壁，否则会造成，过滤不清，过滤速率低，布筒破裂，达不到预期过滤目的后果。
2.压滤机在压滤初期，滤波较混浊，当滤布上形成一层滤饼后滤液就会变清。如滤液一直混浊或有清变混，则可能是滤布破损或布孔与板孔偏差，此时要关闭该阀或停止进料更换滤布。滤板间允许有滤布毛细现象引起的少量渗漏。
3.移动滤板时，用力应均匀适当，不得碰撞、摔打，以免损坏密封面及滤扳手把。滤布使用一段时间后会变硬，性能下降，为此需作定期检查，若发现有变更影响过滤速率的现象，则可用相应低浓度的弱酸弱碱进行中和清洗，使滤布恢复功能，无法恢复则及时更换。
4.浆料、洗液或压缩空气阀门，必须按操作程序启用，不能同时启用，隔膜挤榨时压缩空气压力不能超过过滤压力。
