一、产品概述

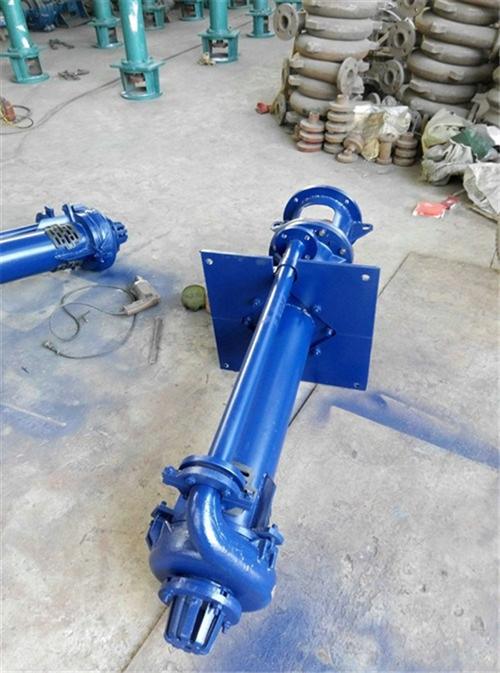

SP液下渣浆泵为立式离心液下渣浆泵，浸入液下，用于输送磨蚀性、粗颗粒、高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。
SP型液下渣浆泵过流部件由耐磨金属制成。
根据渣浆池液面的高低，可选择不同长度的泵传动轴或吸入管。
采用多种速度和多种变型方式，使得泵在优良的工况下运行，使用寿命长，运行效益高，能满足多类恶劣的输送条件。
二、SP液下渣浆泵应用范围
渣浆泵主要适用于输送腐蚀性、粗颗粒、高浓度渣浆。广泛地应用于冶金、矿山、煤炭、电力、建材、环保等部门。
一. 型号说明：
液下渣浆泵 100RV-SP SPR
100--泵吐出口直径（毫米）
RV--立式托架
SP--液下渣浆泵
SPR液下渣浆泵结构与SP液下渣浆泵的区别仅仅在于浸人渣浆的零部件外表均衬有耐腐蚀的橡胶，衬有橡胶的零件包括轴、泵体、叶轮、护板和滤网，浸入液下部分的联接螺栓均带有橡胶保护套，传动部分零件和SP型泵完全一样。
SP液下渣浆泵的泵体、叶轮的护板均用耐磨材料制造。轴承体的泵端采用双列圆锥滚子轴承，驱动端采用单列圆柱滚子轴承，能承受泵的轴向负荷。轴承体上安装有电机座或电机支架，可以采用直联传动或三角皮带传动。泵应浸入渣浆池内工作，泵体吸入口带有滤网，可防止大颗粒进人泵内。
SPR液下渣浆泵结构与SP液下渣浆泵的区别仅仅在于浸人渣浆的零部件外表均衬有耐腐蚀的橡胶，衬有橡胶的零件包括轴、泵体、叶轮、护板和滤网，浸入液下部分的联接螺栓均带有橡胶保护套，传动部分零件和SP型泵完全一样。
SP液下渣浆泵的泵体、叶轮的护板均用耐磨材料制造。轴承体的泵端采用双列圆锥滚子轴承，驱动端采用单列圆柱滚子轴承，能承受泵的轴向负荷。轴承体上安装有电机座或电机支架，可以采用直联传动或三角皮带传动。泵应浸入渣浆池内工作，泵体吸入口带有滤网，可防止大颗粒进人泵内。
四、液下深度可加长
泵自带液下深度为1200mm左右，可根据客户要求加长液下深度，（价格随加长米数增加而不同）请客户和客服人员提前说明。
五. 型号说明：
液下渣浆泵 65QV-SPR
65--泵吐出口直径（毫米）
QV--立式托架
SP--液下渣浆泵
SPR--衬胶液下渣浆泵
六 . 水泵安装
泵安装的好坏对泵的运行和寿命冇重要影响，所以安装和校正必须仔细进行。泵的外形及安装尺寸。
1、安装和校正：
1) 清除底座上的油腻和污垢，把底座放在地基上。
2) 用水平仪检查底座的水平度，允许用楔铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。
5) 清理底座的支持平面，水泵脚及电机脚的平面，并把水录和电机安装到底座上去。
6) 联轴器之间应保持一定的间隙，检查水泵轴和电机轴中心线是否一致，可用薄垫片调整使其同心。
测量联轴器的外园上下，左右的差刖不得超过0.1mm，两联轴器端面间隙一周的间隙差别不得超过0.3(mm
2、安装说明：
1) 泵的安装高度，管路的长度.直径、流速应符合计算，力求减少不必要的损失。
2) 长距输送时应取较大的管径，泵的管路应有自己的支架，不允件管路的重量加在泵上，避免把泵压坏。
3) 排出管路如装逆止阀应装在闸阀的外面。
