加工定制	是	型号	H-100C	规格	DN100
类型	C	材质	球墨铸铁	表面处理	喷塑
公称通径	114.3（mm）	紧固直径	114.3（mm）	适用范围	水处理或消防管道连接
品牌	LQUEEN

产品详情

技术参数

Nominal	Pipe	Rated Working	Pipe End	Dimensions
Size	OD	Pressures	Separation	A	B	C	Weight
mm	mm	psi	mm	mm	mm	mm	kgs
in	in	bar	in	in	in	in	lbs
25	33.40	1000	0-1.6	61	105	44	0.620
1	1.315	68.9	0-0.06	2.402	4.134	1.732	1.364
32	42.20	1000	0-1.6	67	127	48	0.720
1.25	1.660	68.9	0-0.06	2.638	5	1.89	1.584
40	48.30	1000	0-1.6	79	137	48	0.800
1.5	1.900	68.9	0-0.06	3.11	5.394	1.89	1.760
50	57.00	1000	0-1.6	89	146	48	1.280
	2.244	68.9	0-0.06	3.504	5.748	1.89	2.816
50	60.30	1000	0-1.6	92	149	48	1.300
2	2.375	68.9	0-0.06	3.622	5.866	1.89	2.860
65	73.00	1000	0-1.6	108	165	48	1.620
2.5	2.875	68.9	0-0.06	4.252	6.496	1.89	3.564
65	76.10	1000	0-1.6	111	168	48	1.750
	3.000	68.9	0-0.06	4.37	6.614	1.89	3.850
80	88.90	1000	0-1.6	127	181	48	1.890
3	3.500	68.9	0-0.06	5	7.126	1.89	4.158
100	108.00	1000	0-3.2	152	219	54	2.500
	4.2501	68.9	0-0.13	5.984	8.622	2.126	5.500
100	114.30	1000	0-3.2	156	226	54	2.700
4	4.500	68.9	0-0.13	6.142	8.898	2.126	5.940
125	133.00	1000	0-3.2	194	264	54	4.500
	5.250	68.9	0-0.13	7.638	10.394	2.126	9.900
125	141.30	1000	0-3.2	197	270	54	5.000
5	5.563	68.9	0-0.13	7.756	10.63	2.126	11.00
150	159.00	1000	0-3.2	216	265	52	5.660
	6.259	68.9	0-0.13	8.504	10.433	2.047	12.452
150	168.30	1000	0-3.2	219	302	54	7.260
6	6.625	68.9	0-0.13	8.622	11.89	2.126	15.970
200	219.10	800	0-3.2	279	375	63	8.850
8	8.625	55.12	0-0.13	10.984	14.764	2.48	19.470
250	273	800	0-3.2	346	435	67	12.240
10	10.75	55.12	0-0.13	13.622	17.126	2.638	26.928
300	323.9	800	0-3.2	397	489	67	15.620
12	12.75	55.12	0-0.13	15.63	19.252	2.638	34.360

特征描述销售热线：139 9421 5303

尺寸规格和工作压力：

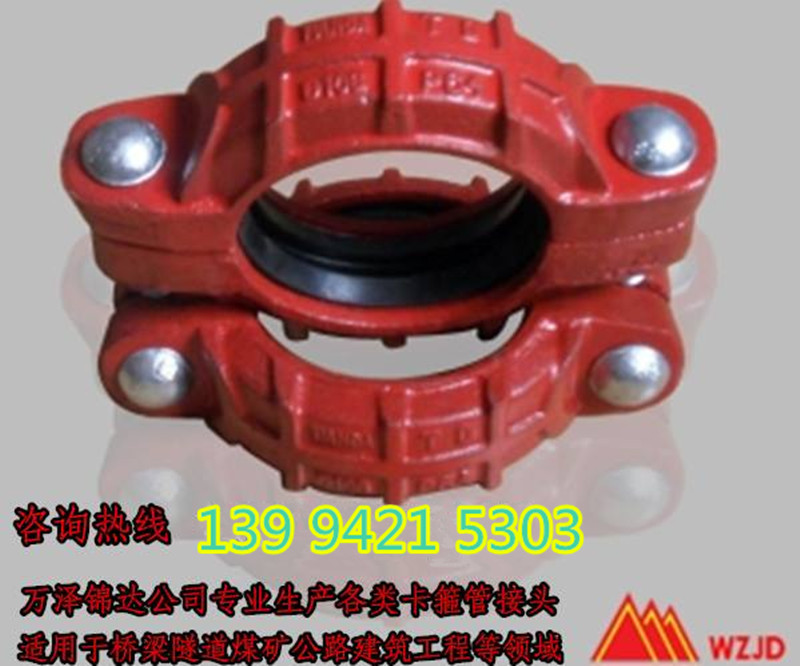

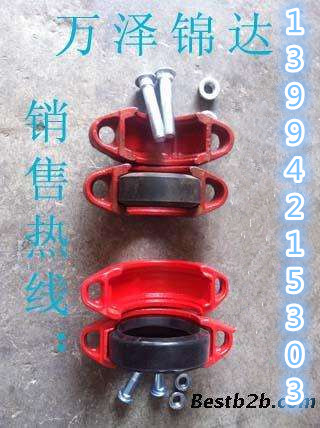

H-100C铸铁高压挠性卡箍

专门设计用于切槽高压管道系统

尺寸规格销售热线：139 9421 5303

3/4″ to 12″ (DN20 to DN300)

额定工作压力

1000psi(69bar)仅适用于切槽管道

材质规范

壳体

选用符合美国ASTM A536标准要求表面处理防锈漆，红色或蓝色

□热镀锌

□静电喷塑

□镀达克罗

□特氟龙（PTFE）

□尼龙

仅适用于Sch40S切槽管道

材质规范

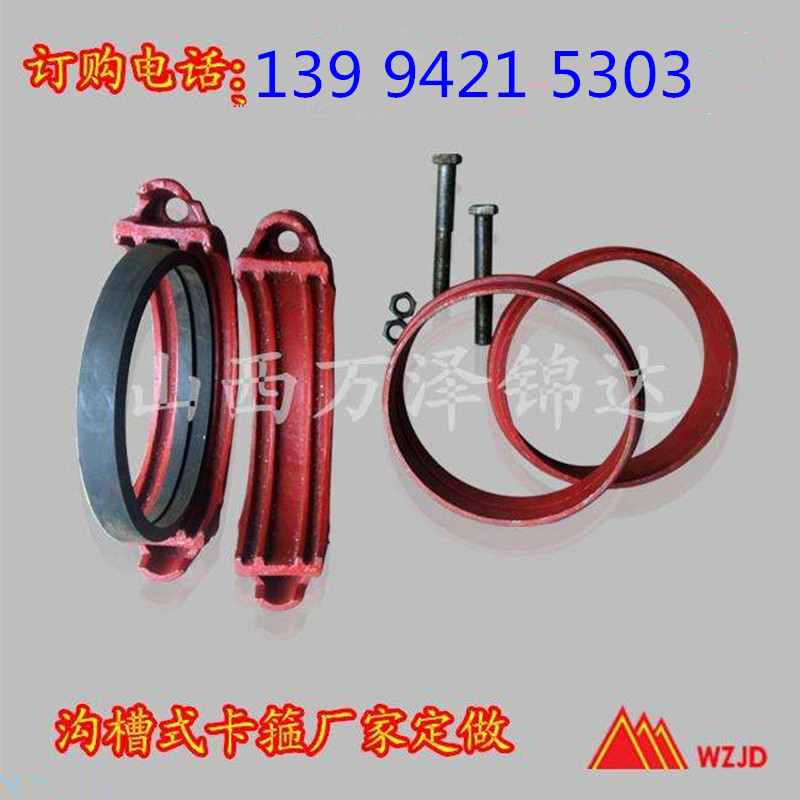

橡胶密封圈：

密封圈的结构形式采用“C”型密封结构，材质为EPDM。使用温度范围为（-50~150°C）

适用于冷水﹑热水﹑稀酸﹑无油空气及多种化学品；不适用于石油类介质

图纸

使用说明

【关键词】管道；沟槽卡箍式；连接

工程的消火栓和自动喷淋系统采用镀锌钢管，DN80以上管道（管道长度约21000米）均采用沟槽卡箍式连接，沟槽卡箍式管接头具有安装快速、简易、安全、可靠、经济、免电焊、无污染的优点，而且节省人工费、机械费的开支，并可以在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道的维护、保养、不受安装场所的限制，连接质量可靠，外表美观。

1.工艺原理

沟槽卡箍式管道接头，是卡箍卡在管子的定位槽里，保证承载足够的轴向拉力时不被拉开。一般情况下，管径在DN426以下的卡箍只需2个螺栓，管径在DN426以上的卡箍需4个螺栓即可锁紧。用卡箍连接的管子留有接管间隙，以保证管道柔性和松弛钢管应力。接管间隙的密封是靠被卡紧的橡胶圈来实现的。

沟槽式管接头的安装主要有三个工艺：（1）卡箍的选用；（2）橡胶圈的选用；（3）管子凹槽的压制。

沟槽式管接头需要采用专用的滚槽机，在所要连接管道的管端压制一圈宽约8mm，深约2mm的凹槽。

卡箍多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。

密封胶圈的结构为“c”型。利用胶圈的弹性能够对管路起到一定的密封作用。当卡箍安装后，胶圈的高度高于管、卡箍的高度，受卡箍内部空间的限制，胶圈被进一步挤压，产生的内压遍及胶圈的整个表面，密封效果进一步增强。管道存在介质时，介质进入“C”型腔，反作用于胶圈的密封唇上，更增加了胶圈与管道的贴紧力，从而达到了自密封作用。管道内流体压力越大，胶圈的压力越大，密封性能越好。

2.沟槽式卡箍连接方式的特点

2.1结构合理，受力强度高

卡箍的工作状态相当于受压容器，介质的轴向力完全由卡箍承担，螺栓仅承受卡箍的径向力。由于密封圈的宽度有限，径向力远远小于轴向力。

2.2良好的自封密作用

密封作用靠管道内介质对胶圈的压紧力，压力越大，密封性能越好。为防止无压时介质的泄漏，胶圈的内径要小于管端接口的外径，胶圈在端管接口上有预紧力，可防止介质在无压时外漏。

2.3安装使用方便

当管道需要翻转时，只需把接头的螺栓拆除即可翻转任意角度，不需要割开和焊接，节约了大量辅助工作量和费用，减轻了劳动强度，缩短了施工工期。与法兰连接相比，提高工效6～8倍，且维护的工作量很小。
