进口氮封阀装置
      氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。

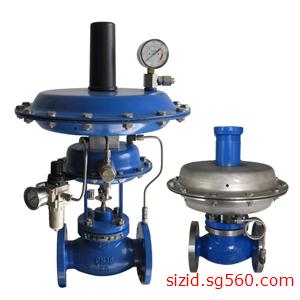

氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
        储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa  至66  Kpa以下，介质温度温度≤80℃。
产品特点：
        氮封装置的供（泄）氮压力设定方便，且可在连续生产的条件下进行；
        氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。
调整：
        供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝2以改变弹簧3的预压缩（拉伸）量来达到；
        泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）;
呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。
零件材料：
阀体：ZG230-450、  ZG1Cr18i9Ti
阀杆、阀芯、阀座：1Cr18i9Ti
膜片：丁腈橡胶夹增强绦纶织物
弹簧：60Si2Mn
波纹管：1Cr18i9Ti
主要技术参数：
公称通径：10-200mm
公称压力：1.6Mpa、2.5Mpa或ANSI150
压力调节范围（KPa）：0.5～5.5、5～10、9～14、13～19、18～24、23～28、27～33、31～38、36～44、42～51、49～58、56～66
介质温度（℃  ）≤80℃
安装事项：
（1）安装前，检查整机零件是否缺损与松动，对管道应进行清洗，介质流向应与阀体上的箭头指向一致。
（2）为便于现场维护与操作，阀四周应留有适当空间与设置旁路手动阀，阀组安装方案。
（3）阀门应正立垂直安装在水平管道上，阀体与管道的法尘连接，要注意同轴度，并应安装在环境温度不超过-25～55℃的场合使用。
德国沃德WODE阀门中国代理商欢迎您的来电咨询与订购！
