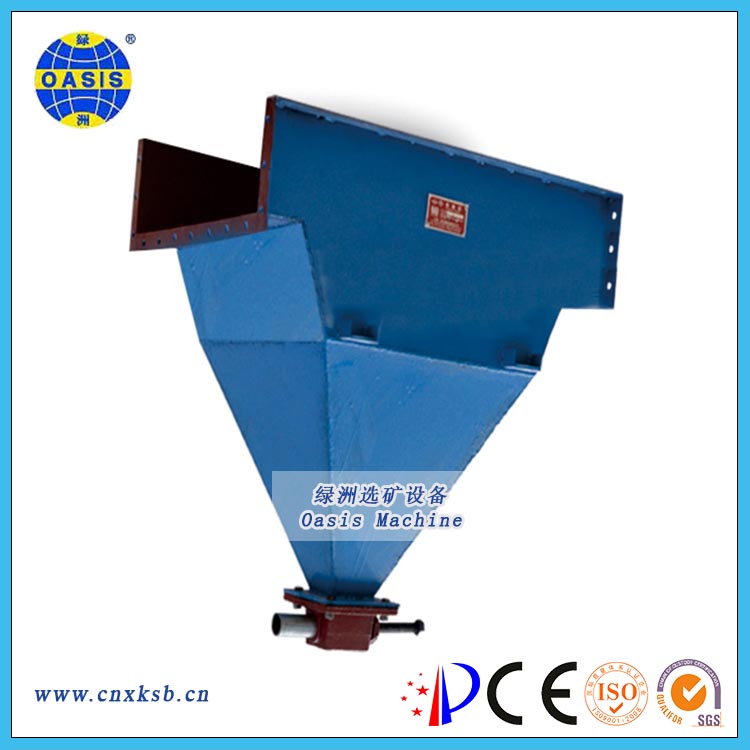

水力分级箱是一铁制的角锥箱，上部安有楔形阻砂条，下面装有分级箱底阀。通常由从200毫米到800毫米一系列宽度的分级箱用普通水槽联结而成，沉砂则由粗到细排出。
它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。
它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。
|
型号 |
YX-200 |
YX-300 |
YX-400 |
YX-600 |
YX-800 |
|
阻砂条数量（条） |
11 |
||||
|
阻砂条长度mm |
180 |
280 |
380 |
590 |
790 |
|
排矿管径（mm） |
25 |
||||
|
上升水压(kg/cm2) |
1-2 |
||||
|
给矿粒度（mm） |
2-3 |
||||
|
给矿浓度（%） |
20-25 |
||||
|
耗水量（m/t） |
2-3 |
||||
|
外形尺寸（L×W×H）(mm) |
800×200 ×1000 |
800×300 ×1000 |
800×400 ×1000 |
800×600 ×1000 |
800×800 ×1000 |
|
重量（kg） |
0.107 |
0.124 |
0.148 |
0.178 |
0.214 |
