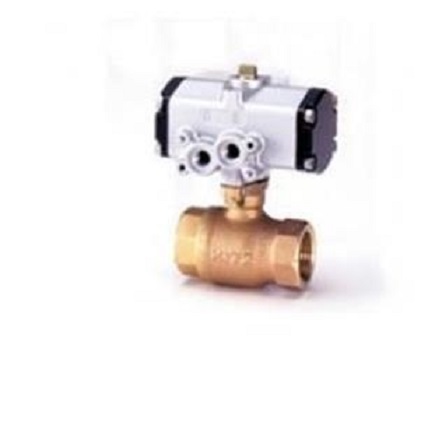

产品名称：C-TE KITZ气动丝扣青铜球阀
产品型号：C-TE
使用压力：1.0MPa
适用介质：压力变动小的水、油、气体（W.O.G.）
产品备注：日本KITZ阀门
名称：青铜丝扣缩口径球心阀
压力等级：10K
KITZ代号：C-TE
标准：执 行 器:C型(双向)
产品说明：
[适用范围]
10Kgf/cm2操作压力：4kgf/cm2
1/4 ″to1″：0-120℃ ；11/2″ to 2″:-20℃-80℃
材质：
阀体：青铜
阀盖：黄铜
阀 杆：K合金
球 心: 黄铜
阀 座: PTFE+NBR
DN 气动装置
inch mm d:口径 d2 H L S1 E E P 型式
C-TE CS-TE C-TE CS-TE C-TE CS-TE C-TE CS-TE
3/8 10 7.5 Rc3/8 88 88 46 22 86 113 61 61 Rc1/8 C-1 CS-1
1/2 15 10 Rc1/2 94 113 65 28 86 144 61 78 Rc1/8 C-1 CS-2
3/4 20 15 Rc3/4 98 117 68 34 86 144 61 78 Rc1/8 C-1 CS-2
1 25 20 Rc1 102 121 79 41 86 144 61 78 Rc1/8 C-1 CS-2
11/4 32 25 Rc11/4 125 188 86 50 103 238 78 106 Rc1/8 C-2 DBS-1
11/2 40 32 Rc11/2 138 201 96 56 103 238 78 106 Rc1/8 C-2 DBS-1
2 50 40 Rc2 145 208 ## 68 103 238 78 106 Rc1/8 C-2 DBS-1
