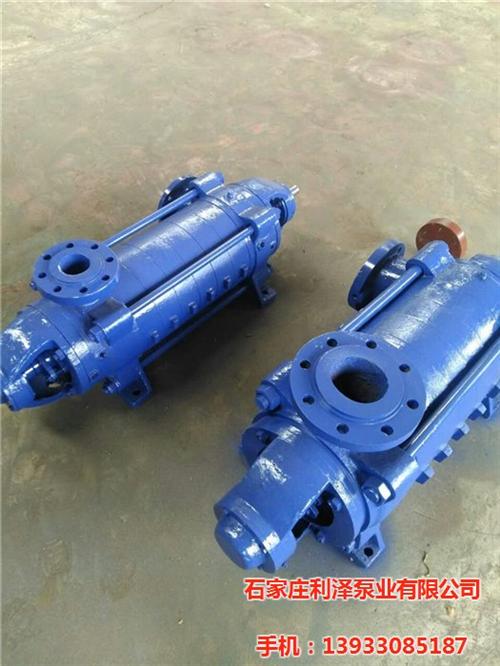

结构型式

??D型多级泵泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

??旋转方向

??D型多级泵从电机端向泵看为顺时针方向旋转。

??主要零件材质

??D型多级泵的过流部件材质均为铸铁，轴的材质为45号钢。

??成套范围

??D型多级泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

D型泵安装使用

安装

本型泵安装时除满足一般安装技术要求外，还应当注意以下几点：

1、 电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留3－5mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。

注意：确定底板调平，设备水平度良好后再进行灌浆

小心：为使安装成功，联轴器调整必须正确，挠性联轴器不能补偿任何明显的失调。失调可能引起快速的磨损、噪音、振动和对设备的损坏。因此，联轴器必须在所给限度内调整。

小心：必须采取措施支撑泵的进出口管道，防止泵进出口负荷过大

2、 泵与电机轴的中心线应在同一水平直线上。

3、 泵只能承受自身内力，不能承受任何外力。

起动、运行、停车

(一)起动：

警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。

1、 泵起动前应先盘动转子，检查转子是否灵活。

2、 检查电机转向是否与泵的转向一致。

3、 关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气（严禁空车启动运行）。

4、 检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。

警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。

5、 起动泵，待泵运转正常后，打开压力表旋塞，慢慢开启出口闸阀，按出口压力表读数控制泵给定的扬程。

(二)运行：

1、 本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段。

2、 本型泵滚动轴承均有冷却装置，水泵运行前必须将冷却水管连接好。轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，温度不应高于75℃。

警告：对未适当润滑的设备进行操作，可能引起轴承发热、断裂、泵的堵转和设备的损坏，并使操作人员受到人身伤害。

3、 本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值。

4、 泵在运行期间应当定期检查叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大应当及时更换。

警告：请勿尝试在旋转机械附近进行维修、保养或清理，否则会危及操作人员人身安全。

5、 用户应根据具体情况订出较详细的操作规程。

(三)停车：停车前应当先关压力表旋塞，再慢慢关闭出口闸阀，待出口闸阀关闭完毕后才能停电机。

D DG型多级泵强适应性泵高效区宽，能更大范围满足用户要求；另外，我们采取一泵两轮的叶轮配置方式使得泵具有非常好的可选性，能 绝大部分保证用户的工况点都能选到高效范围。 泵进、出口法兰可按照GB、ISO、DIN、BS、ANSI等标准加工。泵壳流道：可进行超滑节能涂层、耐磨耐腐涂层等选择。 输送高温介质可采用CPS-R型结构，泵采用中心支撑、水冷轴承体。轴封系统；可实现填料密封、单端面密封互换，也可按用户要求配置集装式机封、双端面机封以及配置AP1682标准的冲洗系统。 承润滑系统：可采用脂润滑或稀油润滑供灵活选择。 轴承冷却系统：可根据介质温度高低选择自然冷却或水冷却轴承体。轴承体设置测温、测振等监测接口，可方便实现远程查看。06高通用化除泵体、泵盖、叶轮等少数零件外，其余均采用模块化设计，实现了零件的标准化，同轴系的轴承部件、密封部件、 轴套、挡套等均可实现互换，方便实现泵的量产。
