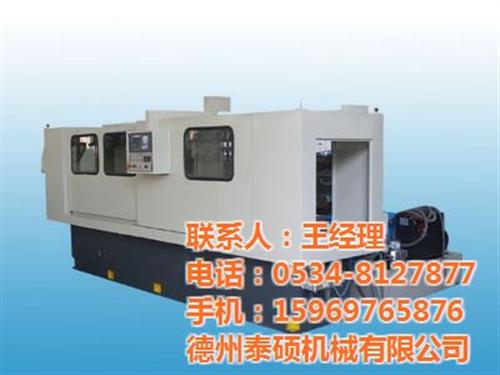

数控深孔钻床的结构
深孔钻机床多分为水平卧式和三坐标式结构。机床有独立完善的切削油高压、冷却及过滤系统，以保证充足、洁净、温度适中的切削油供应。
为便于操作，高压冷却液从机床后端提供，钻头通过旋转夹持套固定在主轴上，可以选择工件旋转和刀具旋转的形式位置的调整，也可选择主轴移动或工作台移动的方式。
机床上设有切屑回收箱，切屑由此排出，并将冷却液回收冷却循环使用，在回收箱前端装有导引套，从而引导钻头进入工件表面。对于钻头长度超过无支撑长度的情况，还要适当增加中间支撑。
深孔钻床，有别于传统的孔加工方式，她主要依靠特定的钻削技术（如枪钻、BTA钻、喷吸钻等），对长径比大于10的深孔孔系和精密浅孔进行钻削加工的的专用机床统称为深孔钻床。其代表着先进、高效的孔加工技术，加工具有高精度、高效率和高一致性。
特点
它们代表着先进、高效的孔加工技术，通过一次走刀就可以获得精密的加工效果，加工出来的孔位置准确，尺寸精度好；直线度、同轴度高，并且有很高的表面光洁度和重复性。能够方便的加工各种形式的深孔，对于各种特殊形式的深孔，比如交叉孔、斜孔、盲孔及平底盲孔等也能很好的解决。其不但可用来加工大长径比的深孔（最1大可达300倍），也可用来加工精密浅孔，其最1小的钻削孔径可达0.7mm。
深孔钻床进行深孔加工时处于封闭和半封闭状态下，故不能直接观察到刀具的切削情况。目前只能凭 经验，通过听声音、看切屑、观察机床负荷及压力表、触摸震动等外观现象来判断切削过程是否正常。
深孔钻，深孔钻床，深孔钻机床
切削热不易传散。一般切削过程中有80%的切削热被切屑带走，而深孔钻削只有40%，刀具占切削热的 比例较大，扩散迟、易过热，刀口温度可达600度，必须采取强制有效的冷却方式。
切屑不易排出。由于孔深，切屑经过的路线长，容易发生堵塞，造成钻头崩刀。因此，切屑的长短和 形状要加以控制，并要进行强制性排屑。
工艺系统刚性差。因深孔钻床受孔径尺寸限制，孔的长径比较大，钻杆细而长，刚性差，易产生震动 ，钻孔易走偏，因而支撑导向及为重要。
