一、产品概述：

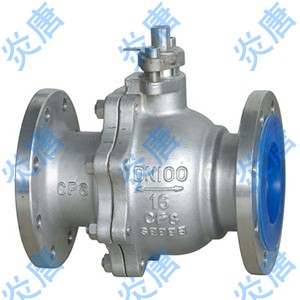

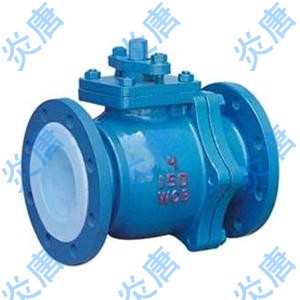

供应Q41F46 衬氟球阀 唐牌阀门（Q41F46、Q41F4、Q41PAF 衬氟球阀、法兰球阀、手动球阀、铸钢球阀、不锈钢球阀、碳钢球阀、软密封球阀、耐腐蚀球阀、防腐蚀球阀、电动衬氟球阀、气动衬氟球阀、防爆球阀）：本阀是为各种强腐蚀性介质管路的启闭控制而设计的，内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛适用于石油、化工、染化、医药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。本阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、产品特点：
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质；
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性；
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
三、执行标准：
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
四、性能参数：供应Q41F46 衬氟球阀 唐牌阀门
|
型号 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
|
工作压力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
|
适用温度（℃） |
-10～180 |
-20～180 |
|||
|
适用介质 |
腐蚀性介质 |
||||
|
材料 |
阀体 |
铸铁内衬聚四氟乙烯 |
铸钢内衬聚四氟乙烯 |
||
|
球体 |
铸钢外包聚四氟乙烯 |
||||
|
密封圈 |
增强聚四氟乙烯 |
聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯 |
||||
五、主要零部件材料表：
|
序号 |
零件名称 |
灰铸铁 |
碳钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
衬里层巾习座 |
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烃) |
|||||
|
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺 栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl8Ni9 |
1Crl8Ni9 |
|
7 |
螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
|
8 |
手柄 |
WCC |
|||||
供应Q41F46 衬氟球阀 唐牌阀门（Q41F46、Q41F4、Q41PAF 衬氟球阀、法兰球阀、手动球阀、铸钢球阀、不锈钢球阀、碳钢球阀、软密封球阀、耐腐蚀球阀、防腐蚀球阀、电动衬氟球阀、气动衬氟球阀、防爆球阀）生产商供应商上海炎唐工业装备有限公司，节能产品，知名品牌；通过ISO9001、TS等认证。致力于阀门的专业研发生产，为用户提供高品质球阀产品。
