检验平板-检验平台-测量平板-检测平板

  • 价 格: 面议 / 兴科
  • 供 应 地:河北省沧州市
  • 发布公司:泊头市兴科机床量具制造有限公司
  • 产品型号:100-6000mm
  • 品 牌:兴科
  • 发布日期:2017/10/17 10:15:06
  • 联系人QQ:2095406522 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content

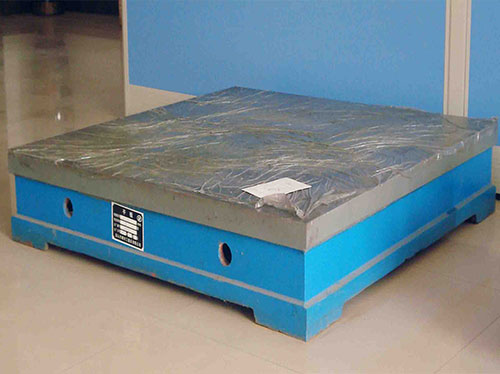

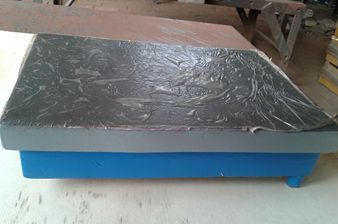

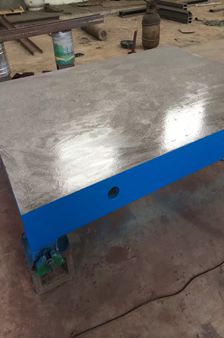

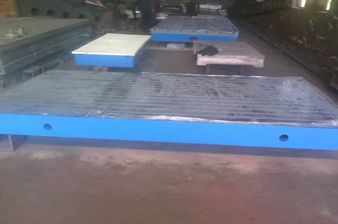

兴科检验平板-检验平台可用于工件及精密零部件的精度检验和测量等工作,是检验机械零件平行度和直线度等形位偏差的测量基准。检验平台采用灰口铸铁材料制成,工作面强度为170-220HB。

兴科检验平板-检验平台表面质量检验用涂色法检验。0级1级平板在每边为25毫米平方的范围内不少于25点,2级不少于20点,3级不少于12点。

兴科检验平板-检验平台按JB/T7974-99标准制造,产品制成筋板式和箱体式二种,工作面有长方形、正方形、圆形。材料HT200-250,工作面采用刮研工艺。公司可根据用户的特殊要求生产各种规格检验平板。

兴科检验平板-检验平台表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。检验平板适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

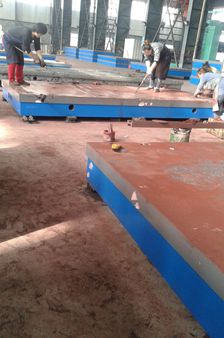

兴科检验平板-检验平台在使用时要先进行安装调试,然后把检验平板的工作面清理干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和平板的工作面有过激的碰撞,防止损坏检验平板的工作面;工件的重量不能超过检验平板的额定载荷,否则会造成工作质量降低,损坏平板的结构,甚至会造成平板变形,使之无法使用。







规格(长X宽)mm

精度等级

0

1

2

3

平面度公差(μm)

100×100x50

4.6

9.0

18



100×200x50

4.9

9.8

19.6



200×200x50

5

10

20.5



200×300x50

5.5

11

22



300×300x80

5.5

11

22



300×400x85

6

12

24



400×40085

6.5

12.5

25



400×500x90

6.5

13

26

66

500×500x95

6.8

14

28

68

400×600x95

7

14

27.5

70

500×600x120

7

14.2

28.5

71

500×800x140

8

15.5

31

78

600×800x160

8

16

32

80

600×900x160

8.3

16.5

33

83

1000×750x180

9

18

36

90

1000×1000x180

10

20

40

97

1000×1200x180

10

20.5

41

103

1000×1500x190

11

22

45

112

1000×2000x200



26

52

130

1500×2000x230



28

56

140

1500×3000x260



35

70

174

2000×3000x260



37

74

184

2000×4000x280



44

88

219

2500×6000x300



60

120

300

3000×6000x350



62

124

308
