节距(t) 45 65 95 125 180弯曲半径(R) 50 75 90 115 115 145 200 200 250 300 350 470 250 300 350 450 125 145 185 250 300 500 575 700 750 490 600 650拖链
小宽度(Bmin) 60 70 120 120 200拖链大宽度(Bmax) 200 350 250 550 650拖链长度(L)由用户按需要自定支撑板大孔径(D1) - 30 50 75 110矩形孔(Dmax) 14 26 46 72。
有三种支撑板的形式。（1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式（3）安装管缆的规格品种较多时，可选用支撑板——框架式。

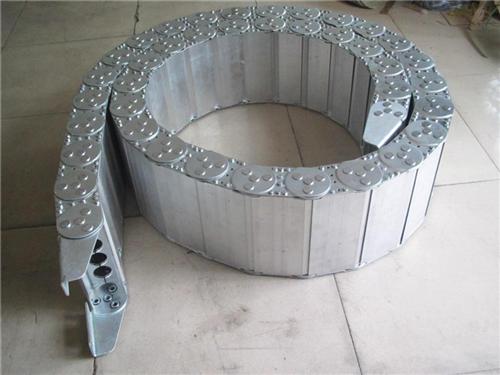

钢制拖链设计参数：节距，弯曲半径，拖链宽度，拖链长度，支撑板形式。
订货举例TL65I-300-200-3500
就是代表TL65.弯曲半径300，宽度200，长度3500毫米。
如何用智能化代替人的手工和脑力劳动，是最关键的核心问题。
随着国产机床钢制拖链的发展，在收复国产市场的同时，也在想放设法的走出国门，以便在工业强国的欧美市场占有一席之地，那么国产钢制拖链打开欧美市场还要做怎样的努力，国产机床钢制拖链还存在什么不足。
1.把常规使用的材 料做渗碳处理或者改进为不锈钢材料，这样的改进可以增加钢铝拖链本身的任性和承重，使得使用长度得以加长，但是一般建议在加长不太大的情况下使用。
2.借助外在的工具，这 种情况最常用，使用最为广泛。常用的工具有两种：新型的工具为导向槽（尼龙轮的导向槽；带钢滑行板的导向槽；塑料滑行板的导向 槽)这种工具使用方便，外形漂亮，是目前最为常用的一种方式。老式的方式 借助支撑轮，设备上可以固定支撑轮的可以直接使用不带支撑架的支撑轮，拖链架在支 撑轮上往复运行。若是设备上不能 固定支撑轮的，可以使用带支撑架的支撑轮，支撑轮固定在支撑架上，拖链架在支撑轮上往复运 行，结构合理，灵巧强度高， 该产品钢性好，不变形．安装方便，使用可靠，易拆装，不下垂．由于本产品外形 精美，可在较大程度上增强 机床设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。欢迎广大厂商前来咨询订购。 。
