钢结构螺栓轴力测试仪螺栓扭转试验机

  • 价 格: 面议 /
  • 供 应 地:山东省济南市
  • 发布公司:济南康源试验仪器有限公司
  • 产品型号:YJZ-500
  • 品 牌:康源仪器
  • 发布日期:2017/1/17 14:49:10
  • 联系人QQ:1184318200 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content

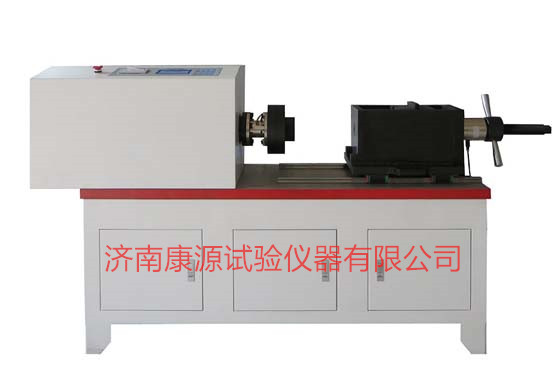

高强螺栓测试仪

YJZ-S500



一. 产品概述

YJZ-S500系列 高强螺栓测试仪,也叫数显式螺栓拉扭试验机、高强螺栓轴力扭矩(扭力)测试仪,是最新研制开发的专用于检测大六角螺栓、扭剪型螺栓、高强结构螺栓副的扭矩、最大扭矩、预拉力、轴力、扭矩系数等参数的拉扭类试验机,由加载系统、传动系统、螺栓夹具部分、FTS数字式数据采集处理系统、液晶显示器等组成。

该机采用卧式结构,液晶显示,FTS全数字式数据采集控制系统,电机减速机传动,双向扭转传感器和轴向传感器检测扭矩和轴向力,具有加载均匀、性能稳定、质量可靠、无冲击、数据采集控制准确的特点,广泛用于螺栓螺母生产使用企业、风电、光伏、铁塔、钢结构、汽车交通、工程机械、大专院校、科研院所、质量监督等行业。



二. 适用标准:

JB/T9370—2007《扭转试验机技术条件》

GB10128—2007《金属材料 室温扭转试验方法》

GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》

GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》

用户也可以提供相关的技术标准,如ISOASTMENDINJIS,按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。



三. 产品功能特点

1.       机:采用卧式结构,钢板工作台,以保证整机的刚性。电机、减速机、联轴器、扭转传感器、轴力拉伸装置等在一个中轴线上,夹具采用优质合金结构钢,保证其使用寿命,试样的安装、拆卸方便、快捷。

2.   驱动系统:由电机减速机驱动,速度调节范围宽,加载均匀、稳定。

3.   传动系统:采用摆线针轮减速器、联轴器传动,保证传动的均匀、稳定及传动精度,横向空间范围内任意调节。

4.   测量显示系统:该机采用高精度扭矩传感器采集螺栓的扭矩,高精度轴力传感器检测螺栓的轴向力,液晶屏显示试样的扭矩、轴向力以及扭矩系数K等。

5.   数据存储:数据可以保存,并能随时读出和打印。



四. 主要技术指标

1.   最大扭矩:2000N.m

2.   测量范围:40-2000 N.m

3.   试验扭矩示值相对误差:±1%

4.   扭矩重复性误差:1%

5.   扭矩分辨力:1N.m

6.   轴力测量范围:10-500 kN

7.   轴力示值相对误差:优于示值的±1%

8.   轴力重复性误差:1%

9.   轴力分辨力:0.5kN

10. 螺栓规格:M16-M30

11. 螺栓长度:50-280mm

12. 扭转速度:30360°/min

13. 电源电压:AC380V  50Hz

14. 扭转方向:正转 反转



五.试验机的主要配置

1.   卧式主机                                          1

2.   电机和控制器                                     1

3.   高精度扭矩传感器2000N·m                         1

4.   轴向压力传感器500kN                             1

5.   轴力检测装置                                     1

6.   扭转夹头(大六角M16-M30)                         6

7.   扭转夹头(扭剪型M16-M30)                        6

8.   扭转垫板                                         6

9.   卡板                                             6

10. 挡板                                              6

11. 行星摆线针轮减速器                                1

12. 直线导轨                                         2

13. 液晶显示器                                       1

14. 微型打印机                                       1

15. 技术资料                                          1

   含:使用说明书、软件使用说明书、合格证明书、装箱单等




济南康源试验仪器有限公司主要产品:拉力试验机,拉伸试验机,材料试验机,电子万能试验机, 液压万能试验机,弹簧试验机,弹簧疲劳试验机,冲击试验机,扭转试验机,弯曲试验机,,压力试验机,摩擦磨损试验机。
