一、水质在线监测系统

（一）技术参数

1、系统方案

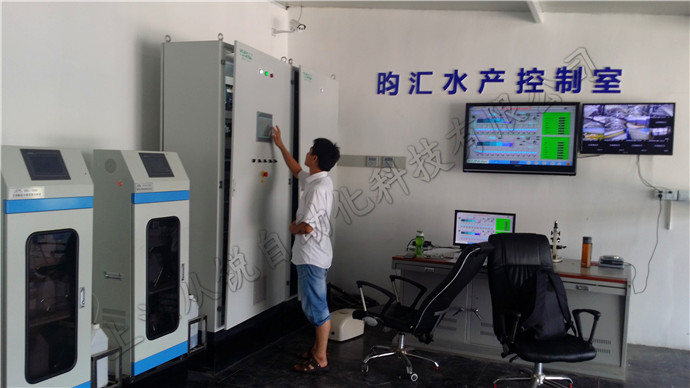

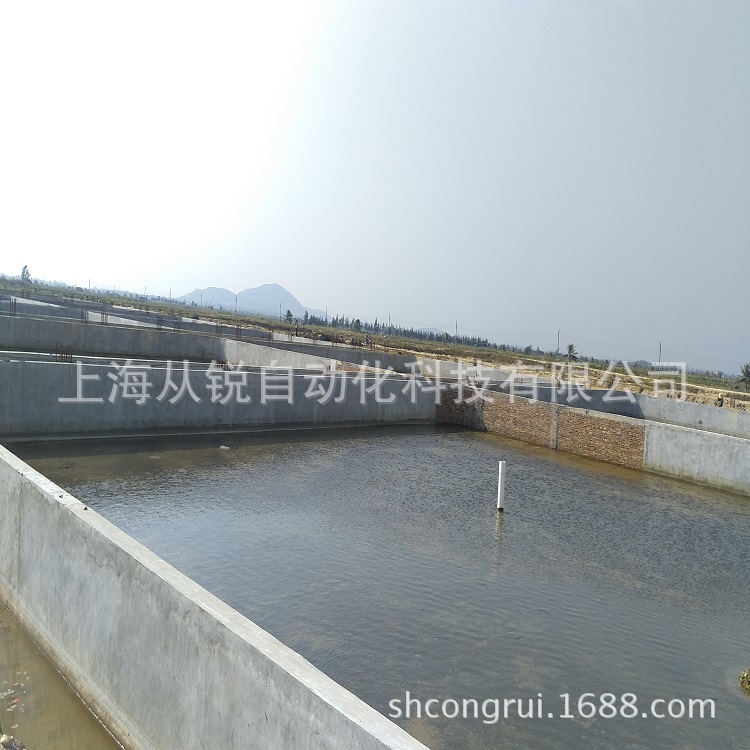

本系统包含有1个县级监控中心。单站在线监测三个指标分别为：溶氧、pH、水温。安装地点为鱼塘中央一套。由于监测地点分布比较远，考虑其不易布线运营成本等，采用无线传输方式将采集数据集中处理后，再通过GPRS/CDMA等网络将数据上传至县级监控中心。

1.2服务器软件：

（1）管理服务

管理服务是系统的控制中心，保障系统中所有设备、各种资源安全有效地运行与共享，包括应用管理、设备管理、服务器间连接与切换、用户管理、日志管理、客户端在线管理等。

（2）软件架构

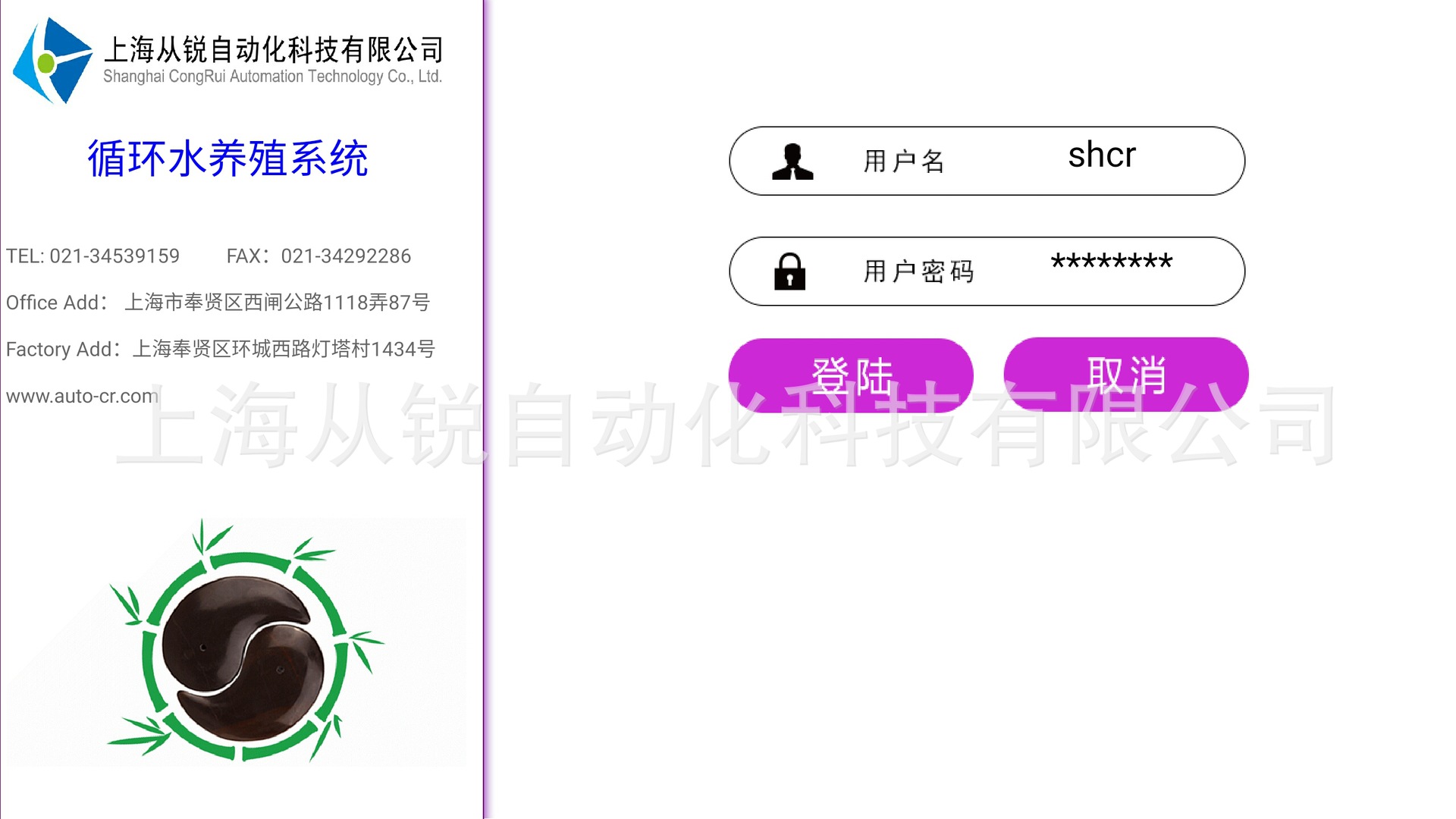

支持多级服务器管理构架，网络数据服务器软件对所有数据的管理。用户可以通过用户名和密码直接访问服务器上的数据。。

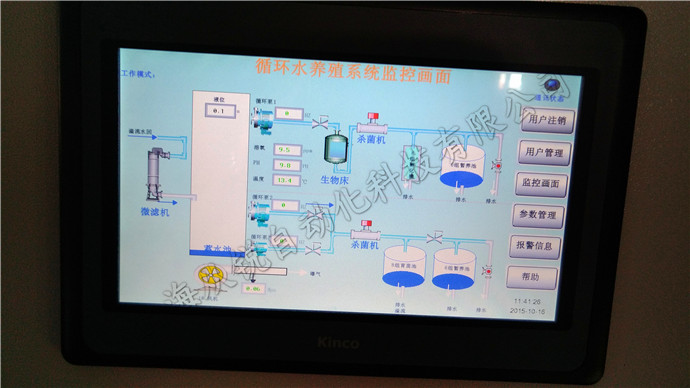

  支持通过在Internet实时监控现场的生产数据，支持通过移动GPRS、CDMA、GSM网络与控制设备或其它远程节点通讯。

报表文件格式兼容Excel工作表文件，提供类Excel的绝大部分功能，包括：编辑功能、计算功能、图表功能等。

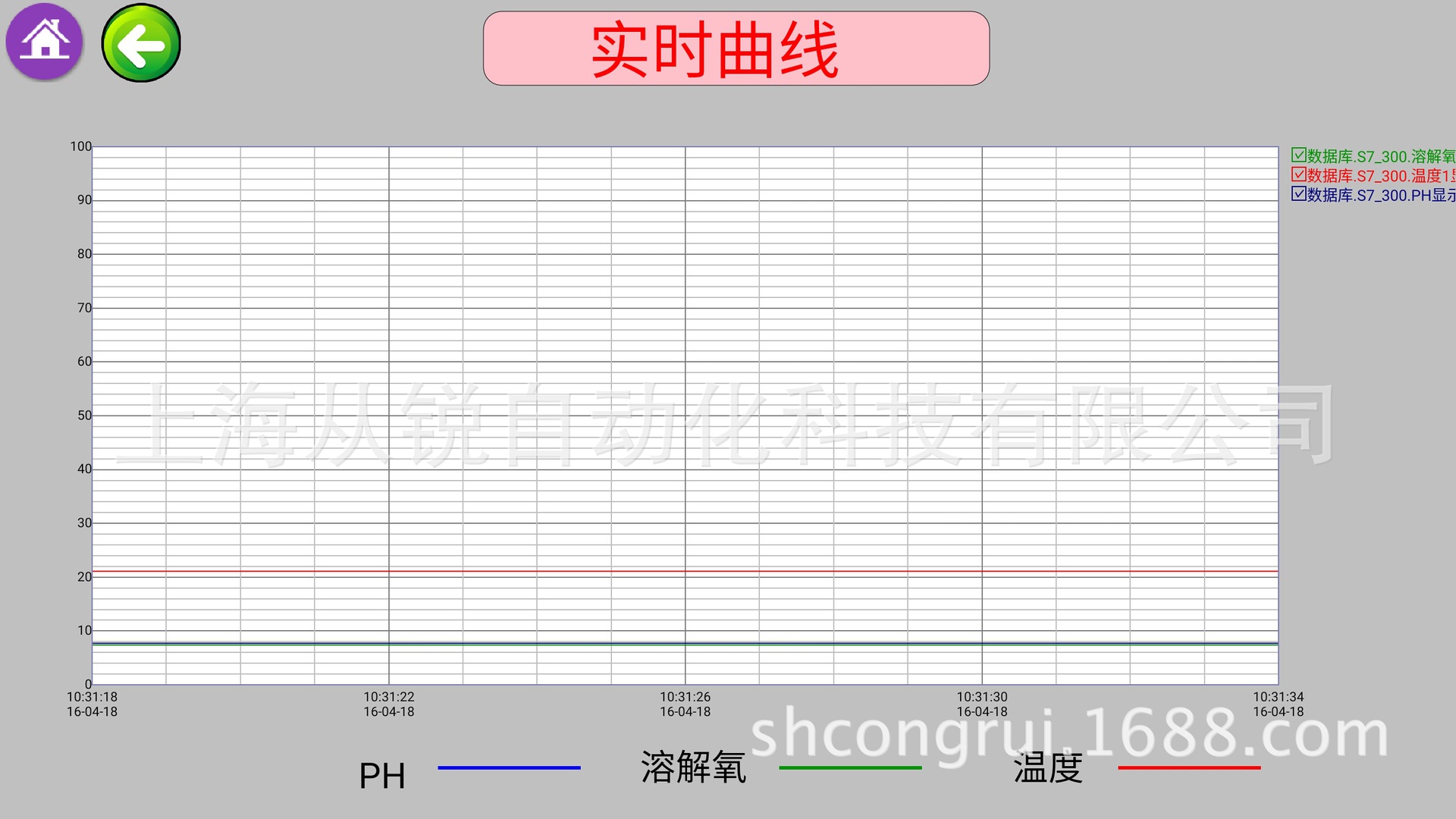

支持图表显示自动刷新，可输出多种文件格式： Excel、TXT、PDF、HTML、CSV等。

可实现多层表头，可以实现报表嵌套，可以制作复杂的报表格式。

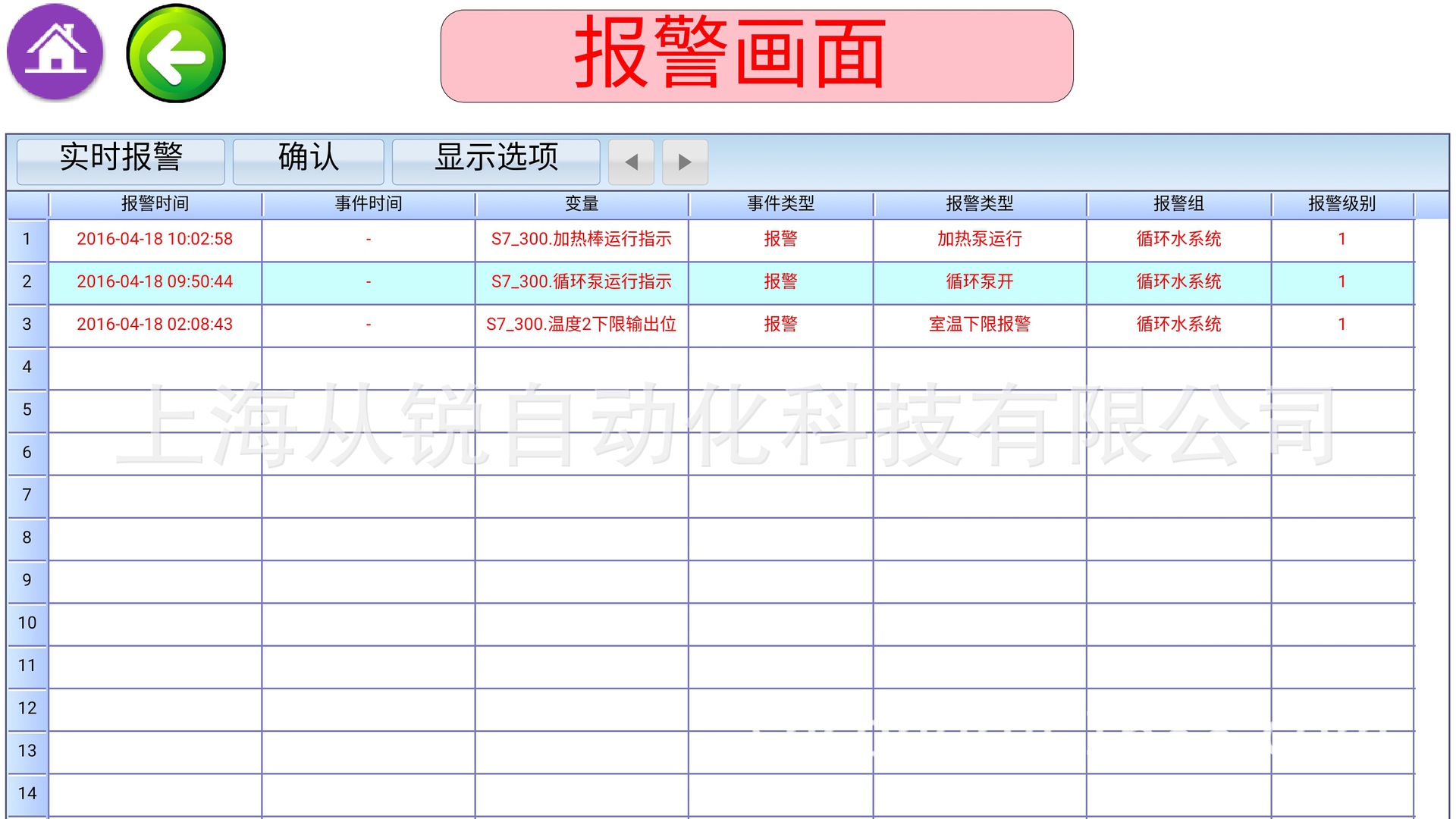

支持数据报警功记录及报警历史查询功能。

具备打印、打印预览、页眉页脚打印功能，支持逐行打印。

  报表数据源支持实时数据库和各种关系数据库，可显示、处理实时和历史数据，可直接遍历关系数据库数据。

（4）防雷

具备防雷装置，能承受模拟雷击电压波形10/700μs，幅值为5kV的冲击5次，模拟雷击电流波形8/20μs，幅值为20kA的冲击5次，每闪冲击间隔时间为1min，设备仍能正常工作。

（5）安全要求

机壳保护

保护接地装置与金属外壳的接地螺钉间应具有可靠的电气连接，其连接电阻应不大于0.1Ω。

绝缘电阻

2.4室外控制箱采用防晒，防雨，防尘箱并做好接地系统。

4、仪表的选型要求

全厂的仪表采用先进的数字式仪表，整体的精度要求不低于1%；

现场安装的传感器和变送器提供全套完整的安装固定用支架、保护箱、安装材料及附件；

保证各设备及系统的整体统一性；

保证所有设备、附件、配件组成一个完整的检测监控系统；

现场仪表的一般技术指标：

现场仪表具有在线式连续检测、自动运算、自动温度补偿、故障诊断等智能化功能。

现场仪表使用的量程范围、材料、安装形式等适宜生产现场长期连续在线测量。其特点是：可靠、稳定、易操作、易维护、耐腐蚀、寿命长、无公害等。

工作温度：0~+50℃（传感器），0~+55℃（变送器）

防护等级：IP68（传感器），IP65（变送器）

供电电源：220VAC +10% -15% 50Hz，或24VDC +10% -15%

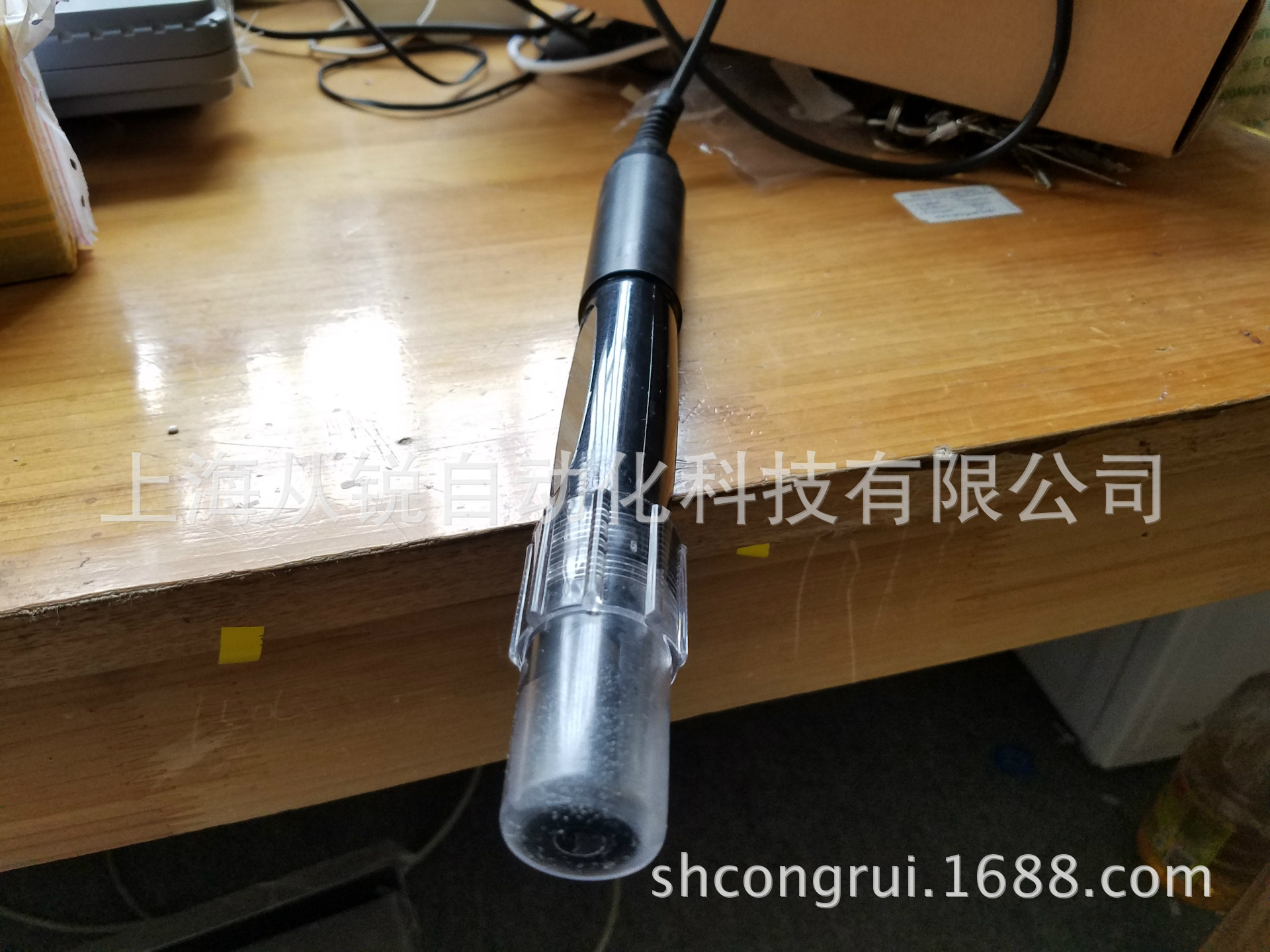

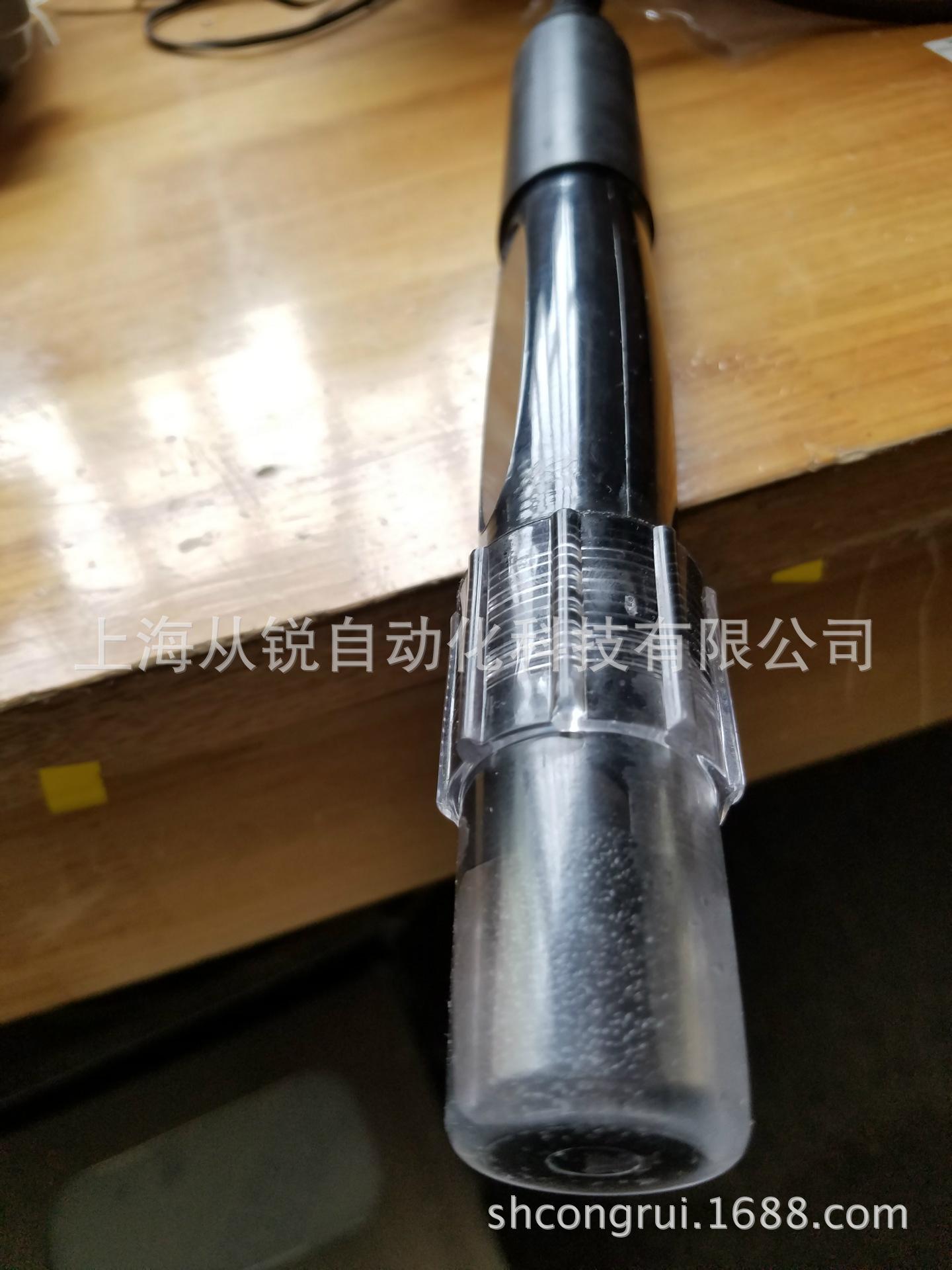

4.1pH检测仪

CR一体式数字PH技术参数

1、 典型应用

用于水产养殖，水质监测等工业应用对在线PH测量的苛刻要求。

2、 仪器特点

??信号输出： RS485（ Modbus / RTU数字信号）。

??方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。

??双高阻抗差动放大器，抗干扰强，响应速度快。

??专利的pH探头，内部参比液在至少100KPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续20个月以上。这样的参比系统非常稳定，电极寿命比普通工业电极成倍延长。

??易于安装：3/4 英寸NPT螺纹（管螺纹），便于安装在管道和和罐体。探头和显示部分可分开，通过电缆连接。

??IP68防护等级。

3、 技术参数

8.2溶解氧在线分析仪表

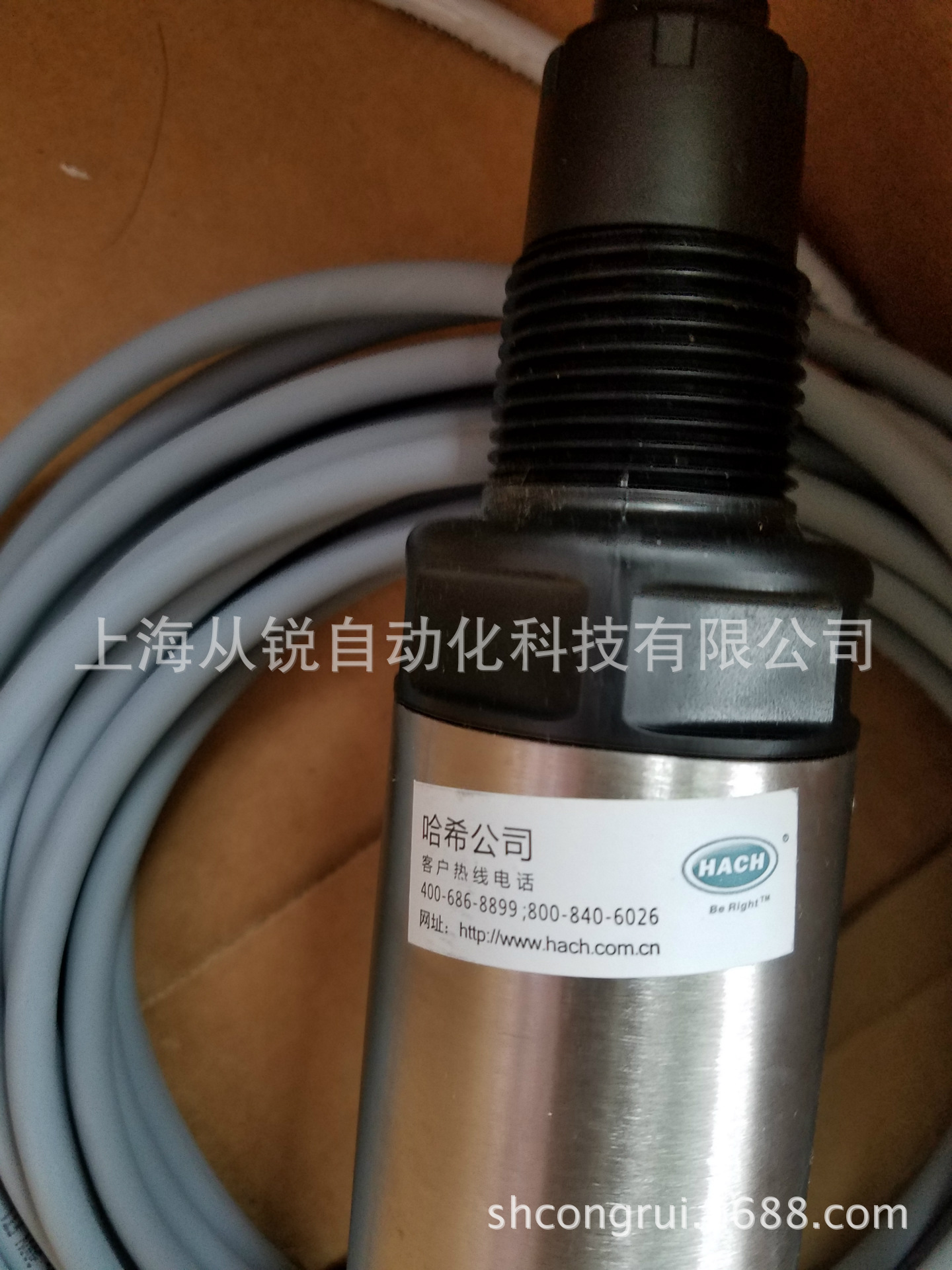

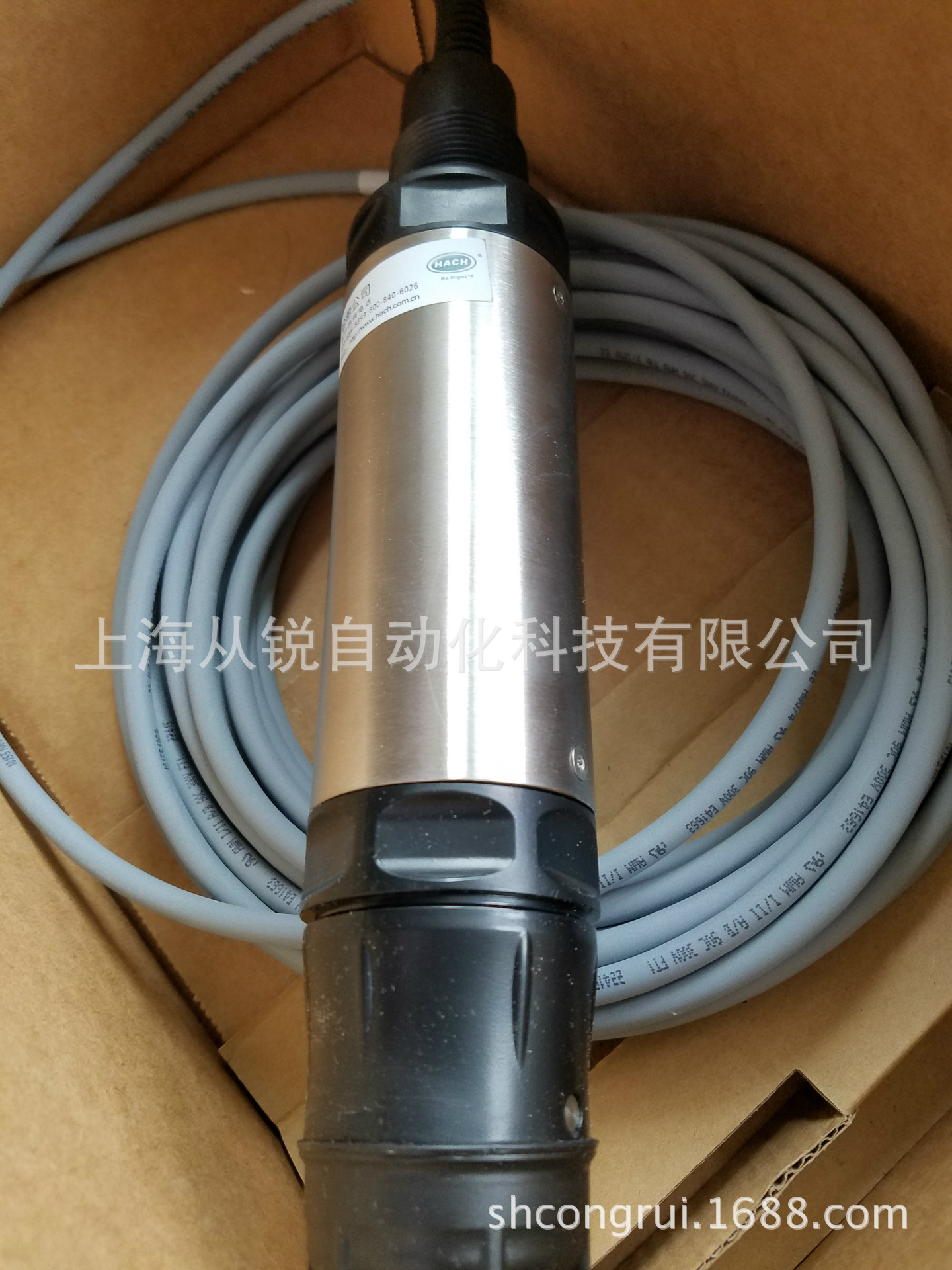

哈希LDO II  荧光法无膜溶解氧探头

介绍:

哈希LDO II  荧光法无膜溶解氧探头仅适用于水产养殖行业中测量溶解氧的浓度，独有

的荧光法溶解氧技术，准确可靠， 适用于水产养殖在线控制增氧，具有无需校准、少维护、

少干扰的特点。

重要特点:

??此探头可独立使用，无需连接控制器

??此探头通过RS485 直接输出溶氧值与温度值。

1.工作原理

LDO II探头最前端的传感器罩上覆盖有一层荧光物质，LED光源发出的蓝光照射到荧光物

质上，荧光物质被激发并发出红光；一个光点池检测荧光物质从发射红光到回到基态所需要

的时间。此时间只和蓝光的发射时间以及氧气的多少有关。探头另有一个LED光源，在蓝光

发射的同时发射红光，作为蓝光发射时间的参考。传感器周围的氧气越多，荧光物质发射红

光的时间就越短。据此计算出溶解氧的浓度。

2.应用领域与产品定位

哈希LDO II 荧光法无膜溶解氧探头仅适用于水产养殖行业中测量溶解氧的浓度。

3.产品特性

??无需校准

哈希LDO II 探头开箱即用，无需校准，荧光帽使用寿命长达两年。

??无漂移

使用3D校准技术，探头在出厂前完成精确校准，测量比以往任何时候都更精准

??基本无需维护

使用哈希荧光技术，无需更换膜片，也无需补充电解质溶液，更无需对阳极和阴极进行打磨

清洁。

??更坚固

壳体在采用新材料的同时进行O型圈和超声双重密封，减小尺寸同时提高了耐用性。
