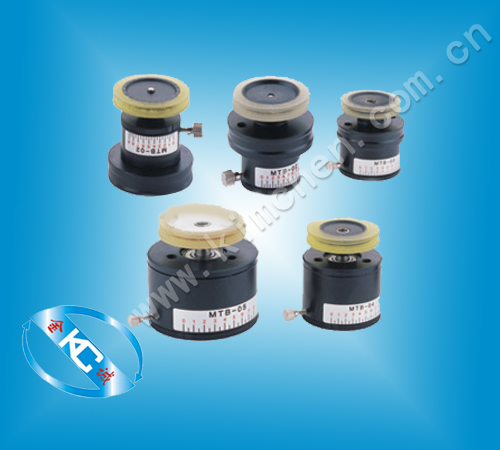

一、磁阻尼器的特点
1. 磁阻尼器又名张力控制器、张力器或制动器，是以磁场为媒介传递恒定扭力的装置。
阻尼盘与磁石不接触，无滑动磨擦，故使用寿命长，张力控制极其稳定。
2. 安装结构简单，输出扭距调节方便。
3. 结构设计紧凑，体积小巧，可在各种位置稳定工作。
二．磁阻尼器调整方法及使用注意事项
1.建议客户将刻度值调至4以上使用，若此时张力偏大，最好选用小一号规格的阻尼器。
2.若在刻度值4以下使用，有可能会产生力的脉动。请按后项3所述方式消除脉动。
3.松开紧固螺丝，将刻度转到１０，转动主轴的同时缓慢将刻度转到０，然后才转到
所需刻度值，拧紧锁定螺丝。
4.若使用过程中出现张力脉动现象，请重复以上调整方法3的步骤直至得到满意的张力。
5.阻尼器使用磁石产生媒介磁场，材料脆性较大，故使用中请勿拆开，以免损坏机件。
型 号
参考使用线径(mm)
张力范围(cn)
MTB-02
φ 0.04— φ 0.08
10g— 50 g
MTB-03
φ 0.09— φ 0.15
40g— 150 g
MTB-04
φ 0.16— φ 0.50
160g— 1200 g
MTB-05
φ 0.40— φ 1.00
200g— 2000g
MTB-06
φ 1.00— φ 3.00
800g— 3600g
MTB-08
φ 3.00— φ 6.00
3600g— 6500g
型 号
A
B
C
D
E
F
G
重量
MTB-02
40
34
28
40
7
11.5
170g
MTB-03
42
38
31
40
10
11.5
250g
MTB-04
46
46
35.5
40
8
14.5
395g
MTB-05
62
62
43
62
9
15
674g
MTB-06
83
83
52
80
10
33
1.8KG
MTB-08
118
118
63
118
15
42
4.1KG
整方法:
1.将磁阻尼器(张力器)固定在绕线机上，将漆包线在磁阻尼器(张力器)胶轮上绕一圈，经过线轮装置送至机头。
2.先把磁阻尼器(张力器)调整环转到刻度9(最大),同时转动阻尼盘,缓慢将张力调整环转到刻度0,此时应感觉到在0刻度处阻尼盘运转最轻松,这样做是为了避免绕线时张力不平稳。
3.在绕线机头上试绕线并直接测量张力值,根据试绕的结果或张力值适当转动磁阻尼器(张力器)调整盖的位置。
4.重复以上2和3的步骤直至得到满意的张力效果,用手拧紧锁定螺钉。
注意事项：
1.请定期检查磁阻尼器(张力器)漆包线经过之处是否有脏污,裂纹,破损,如有请用酒精清洁,或者更换相关部件。
2.请定期检查磁阻尼器(张力器)阻尼盘V型槽内是否有凹凸不平,如有则请给予更换。
3.重新张力设定时一定要先把刻度转到9，转动胶轮的同时缓慢将刻度转到0，然后才转至所需刻度值。若不按以上顺序操作，易使张力发生脉动，影响卷线效果。
4.若调整中不慎出现张力脉动现象，可按上述调整顺序调整一次即可消除。
5.由于磁阻尼器(张力器)属精密零件组合而成, 使用中请勿拆开，以免损坏机件
