UDOO/优道UD-EMI8 工地扬尘污染噪声实时在线监控系统
一、 UD-EMI8 工地扬尘污染实时监测系统组成

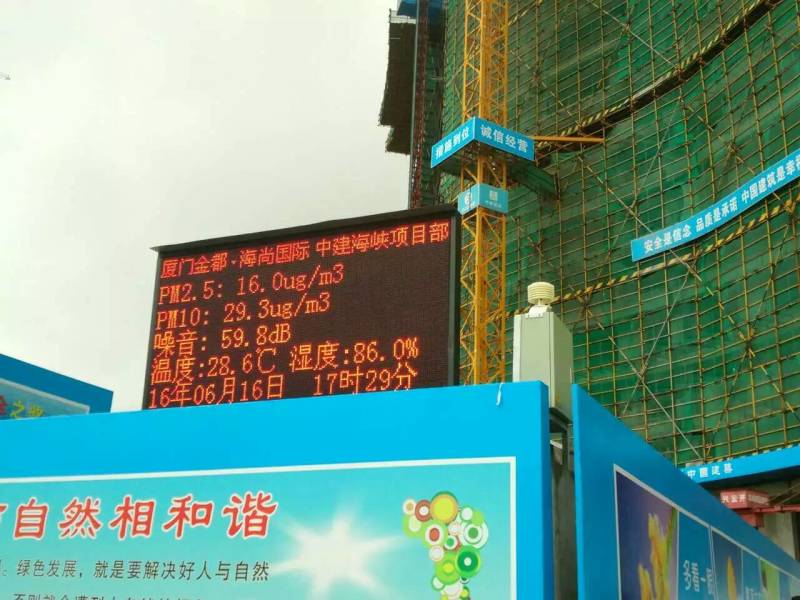

本系统由数据采集器、前端传感器、视频监控系统、无线传输系统、后台数据处理系统及信息监控管理平台组成。工地监测子站集成有PM2.5/PM10，TSP扬尘监测、温湿度及风速风向监测、大气压降雨量监测，噪声监测、视频监控及污染物超标视频抓拍（选配）、环境气体监测（选配）多种功能；采集数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。优道UD-EMI8工地扬尘实时监测系统还可与各种污染治理设备装置联动，实现工地扬尘实时监测及超标自动治理一体化的数字化工地监控管理目标。
二、 UD-EMI8工地扬尘实时监测系统概述
UD-EMI8 扬尘实时监测系统是符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》中规定，进行不同声环境功能区扬尘重点监控区监测点的连续自动监测且具有完善功能的扬尘噪音监测设备，主要用于主要适用于数字城管、智慧城市、建筑工地、垃圾场、拆迁工地、码头、产业园、社区、道路扬尘环境监测监控中心；监测的数据指标包括扬尘浓度、噪音指数以及视频画面及气象参数。通过物联网以及云计算技术，实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集；数据通过网络传输，可以在电脑、手机、平板电脑等多个终端访问
|
技术参数： |
||||
|
名称 |
测量范围 |
分辨率 |
准确度 |
备注 |
|
PM2.5 |
0-500ug/m3 |
1ug/m3 |
±10% |
选配 |
|
PM10 |
0-2mg/m3 |
1ug/m3 |
±10% |
选配 |
|
TSP |
0~20mg/m3 |
1ug/m3 |
±10% |
选配 |
|
风速 |
0-30m,0-60m(可选) |
0.1m/s |
±1m/s |
选配 |
|
风向 |
0~360°/16 方位 |
1° |
±3° |
选配 |
|
噪声 |
30~130dB |
频率范围: 31.5Hz~8kHz |
±1.5dB |
选配 |
|
大气温度 |
-30~+70°C |
0.1°C |
±0.3°C |
选配 |
|
大气湿度 |
0~100%RH |
1%RH |
±3%RH |
选配 |
|
大气压力 |
500~1100hPa |
0.1 hPa |
±0.3hPa |
选配 |
|
扬尘传感器可扩展美国赛默飞,TSI,日本柴田,北京绿林,奥斯恩传感器 其他监测参数可扩展(例如:降雨量、辐射、光照度,二氧化碳,臭氧,VOC 等) |
选配 |
|||
|
|
||||
|
数据采集处理系统 |
含室外防护机柜(内配 LCD 显示屏) |
必配 |
||
|
市电220V供电方式 |
AC220V |
必配 |
||
|
太阳能供电方式 |
太阳能加蓄电池 |
选配 |
||
|
USB通讯方式 |
USB通讯方式 |
选配 |
||
|
无线GPRS传输 |
3G/4G 无线传输 |
云平台 WEB 网页登录方式,方便快捷 |
选配 |
|
|
标配3米支架 |
高度可定制 |
选配 |
||
|

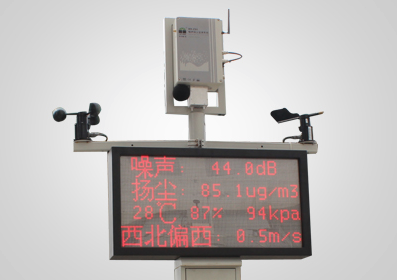

户外高清单色屏幕 |
尺寸 105*73cm |
常配 |
||
|
尺寸 105*90cm |
选配 |
|||
|
定制 LED 尺寸 |
选配 |
|||
|
高清网络摄像头 |
室外网络红外高速球,采用高性能处理器,高效、稳定,水平 360 度连续旋转, 垂直 90°,双滤光片自动切换,IP66 防护等级,支持有线/3G 无线网络传输 |
选配 |
||
|
UDOO优道工地扬尘监测设备属于模块化组合,也可带自动控制输出功能，配套相关降尘设备即可构成完整工地降尘自能控制(雾炮)喷淋系统。 |
||||
|
控制——雾炮车 |
控制雾炮车---开启/关闭 |
选配 |
||
|
控制工地围墙喷水 |
控制建筑工地围墙上面的喷水阀---开启/关闭 |
选配 |
||
|
控制塔吊喷水 |
控制塔吊(塔机)喷水---开启/关闭 |
选配 |
||
|
控制——报警灯 |
控制报警灯闪烁鸣叫---开启/关闭 |
选配 |
||
“建筑工地扬尘污染自动监控系统”由颗粒物在线监测仪、数据采集和传输系统、视频监控系统、后台数据处理系统及信息监控管理平台共四部分组成。系统集成了物联网、大数据和云计算技术，通过光散射在线监测仪、360球形摄像头、气象五参数采集设备和采集传输等设备，实现了实时、远程、自动监控颗粒物浓度；数据通过采用3G网络传输，可以在智能移动平台、桌面PC机等多终端访问；监控平台还具有多种统计和高浓度报警功能，可广泛应用在散货堆场和码头、混凝土搅拌站以及工厂企业无组织排放的实时监控。
1、感知层：污染源在线监测仪，包括颗粒物浓度监测仪、气象五参数监测仪、噪声监测仪和视频监控摄像机，对颗粒物浓度、气象参数、噪声和现场视频进行连续自动在线监测；
2、传输层：采用有线、无线、3G等方式传输各种监测数据；
3、平台层：数据服务云平台，依托在建工地扬尘与噪声监测平台的数据，进行系统分析、提供跨区域、全时间、多层次的数据挖掘和对比，为科学治理雾霾提供数据支撑；
4、应用层：面向不同环保局、建筑工地的客户端系统，实现基于Web的污染源实时数据在线监测、现场图像和视频的监控、污染源超标报警、以及面向不同管理层的各种管理与统计分析。
