CBF系列隔爆型轴流风机

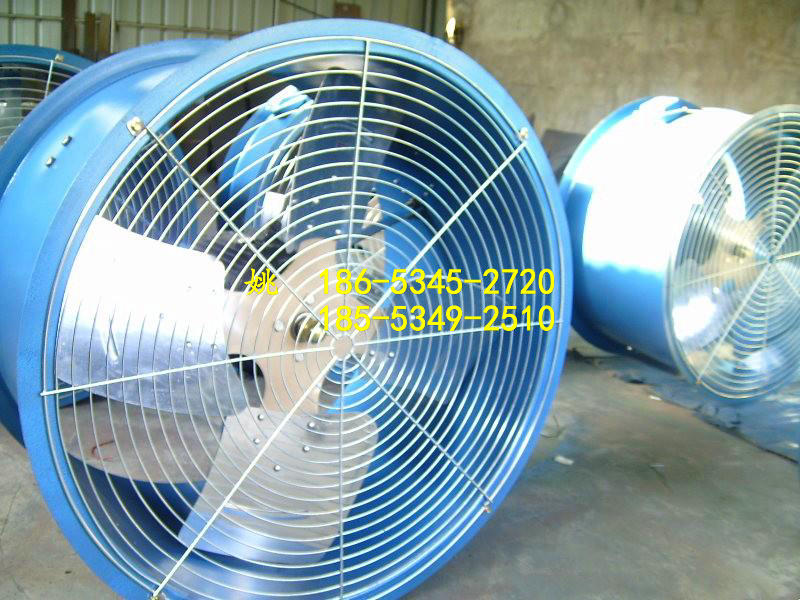

1适用范围
本企业标准规定了CBF系列隔爆型轴流风机（以下简称轴流风机）的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存等要求。
本企业标准适用于轴流风机的设计、制造与检验。
轴流风机主要适用于爆炸性气体环境中1区或2区，为ⅡB类T4组及以下的场所，在交流50Hz、额定电压220V或380V的电路中，作通风排气之用。

CBF系列隔爆型轴流风机
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所用的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB3836.1爆炸性气体环境用电气设备第1部分：通用要求
GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”
GB4208外壳防护等级（IP代码）
GB/T13384机电产品包装通用技术条件
GB/T14048.1低压开关设备和控制设备总则

CBF系列隔爆型轴流风机
3产品分类
3.1型式分类
3.1.1轴流风机按电压分为：AC220V、AC380V。
3.1.2轴流风机按叶轮直径分为：400、500、600。
3.2型号意义
CBF－□

叶轮直径
轴流风机
防爆
3.3基本参数
3.3.1轴流风机的基本参数见表1。
表1

型号	叶轮直径㎜	风量 m3/min	转速 r/min	额定电压 V	功率 W	防爆标志	电缆外径
CBF－400	400	48	1450	220、380	160、250	ExdⅡBT4	8～12
CBF－500	500	95			300、370
CBF－600	600	180			500、550

3.3.2轴流风机的工作制
a)八小时工作制；
b)不间断工作制；
c)断续周期工作制；
d)短时工作制。

CBF系列隔爆型轴流风机
4要求
4.1轴流风机应符合本企业标准的要求，并按照规定的程序由国家认可的质量监督检验部门审查合格的图样和企业标准进行制造，并应在取得检验部门发放的“防爆合格证”后，方可生产。
4.2正常工作条件
符合本企业标准的轴流风机，应在下列条件下能够可靠工作：
a）安装地点的海拔不超过2000m；
b）周围空气温度-20℃～+40℃，且24小时内的平均值不超过+35℃；
c）安装地点的最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下允许有较高的相对湿度；
d）在无剧烈振动、冲击及摇动的地方；
e）在无破坏金属和绝缘的腐蚀性气体或蒸气的地方；
f）在Ⅱ类含有爆炸性气体环境场所。
4.3结构要求
4.3.1轴流风机的防护等级：进风口IP20，出风口IP10，电机为IP54。
4.3.2轴流风机接线盒内的电气间隙不小于6㎜，爬电距离不小于10㎜。
4.3.3轴流风机电机的外壳材质采用HT250制造。
4.3.4轴流风机的所有紧固件应有防止自行松脱的措施。
4.3.5轴流风机应设有内外接地螺栓（钉），并标注接地符号“〨”，其螺栓直径应符合GB3836.1-2000中15章的规定。
4.3.6轴流风机的隔爆接合面与外壳容积相对应的最小宽度和最大间隙应符合GB3836.2-2000中表3规定，接合面上孔和螺孔应符合GB3836.2-2000中5.2.6条规定；接合面表面粗糙度Ra不超过6.4μm，电机轴与轴孔的隔爆接合面最小径向间隙K不小于0.075㎜，最大径向间隙m不大于0.10㎜。
4.3.7轴流风机外壳在明显处应设有清晰、永久性的凸纹标志“ExdⅡBT4”。
4.3.8轴流风机的隔爆接合面涂204－1置换型防锈油。
4.3.9轴流风机定子线圈应采用QZ型漆包线，绕组在嵌绕和绑扎后进行干燥，采用合适的浸渍剂进行浸渍处理。
4.3.10轴流风机铭牌采用黄铜板或不锈钢制造。
4.3.11轴流风机扇叶用铸铝合金制造，并应旋转平稳。
4.4性能要求
4.4.1轴流风机应承受交流50Hz、电压2500V工频耐压试验，历时1min无击穿和闪络现象。
4.4.2轴流风机在环境温度为40℃，采用E级绝缘时的各部位最高允许温升不得超过表2规定。外壳最高表面温度不超过130℃。
表2

电机部位	定子绕组	定子铁芯	轴承
温度计法	65	75	60
			60
