一 、产品概述

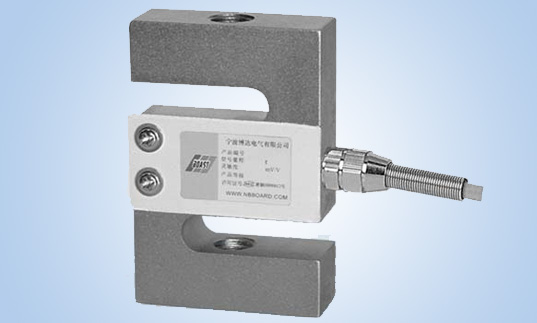

TS-A 称重传感器
剪应力测量方式，可承受拉、压力。输出对称性好，结构紧凑，安装方便，高精度、稳定性好。 可用于制造吊钩秤、料斗秤，机电结合秤等衡器。
二、外形尺寸
三、技术参数
| 额定载荷Rated Load |
50Kg,100Kg,150Kg,200Kg,250Kg, 300Kg, 500Kg,1000Kg |
| 额定输出Rated Output | 2.0000±0.001MV/V |
| 综合误差Total Error | ±0.02%F.S |
| 蠕变Creep(30minutes) | ±0.02%F.S |
| 推荐工作电压Recommended Excitation Voltage | 5V～12V(DC) |
| 最大工作电压Maximum Excitation Voltage | 15V(DC) |
| 零点平衡Zero Balance | ±1%F.S |
| 输入阻抗Input Impedance | 380±5Ω |
| 输出阻抗Output Impedance | 350±2Ω |
| 绝缘阻抗Insulation Impedance | ≥5000MΩ |
| 安全过载率Safe Overload | 150%F.S |
| 极限过载率Ultimate Overload | 200%F.S |
| 工作温度范围Operating Temperature Range | (-30～+70)℃ |
| 温度补偿范围Compensated Temperature Range | (-20～+60)℃ |
| 输出温度影响Temperature Effect On Load | ±0.02%F.S/10℃ |
| 零点温度影响Temperature Effect On Zero | ±0.02%F.S/10℃ |
| 材质Construction | 合金钢Alloy Steel |
| 防护等级Protection Class | IP67 |
| 引用标准Citation | GB/T7551-2008/OIML R60 |
| 接线方式Mode of Connection |
输入+:红 Input+:Red 输入-:黑 Input-:Black 输出+:绿 Output+:Green 输出-:白 Output-:White |
