北京第一机床厂高性能数控龙门铣床

北京第一机床厂数控龙门铣床性能：

北京第一机床厂数控龙门铣床高刚性高精度重切削

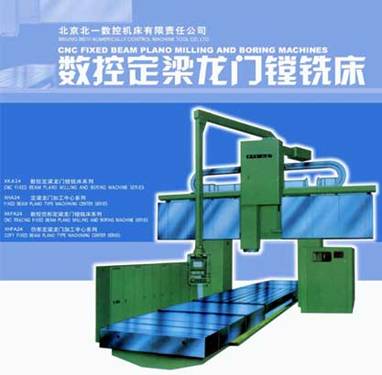

该系列机床为横梁固定，工作台移动式龙门镗铣床。机床在距工作台面一定距离处，固定高刚性横梁。横梁上配置溜板沿横梁导轨作横向水平运动，即Y向坐标；溜板上配置滑枕式镗铣头，滑枕在溜板上作Z坐标垂向运动；工作台沿床身导轨纵向作X坐标水平运动。机床可实现CNC控制多坐标联动
结构与特点

该系列机床适用于汽车，摩托车，航空航天，印刷机械，纺织机械，机车车辆等各种机械设备制造行业中的精密模具，墙板类（纺织，印刷，化工），机架类（机车转向架），箱体类精密零件的数控和仿行加工。在滑枕镗铣头上装有附件铣头时，工件一次装夹可实现五面的铣，镗，钻，铰，攻丝等多工序加工，并可对复杂型面进行三坐标或多坐标数控加工和仿形加工，具有高效率，高质量特点

北京第一机床厂数控龙门铣床主要参数规格：

机床型号		XKA2420	XKA2425	XKA2430	XKA2440
工作台工作面积(宽x长)	mm	2000x4000	2500x5000	3000x6000	4000x8000
立柱间距	mm	2500	3000	3500	4500
工作台T型槽宽度	mm	36
工作台T型槽数量		9	11	13	13
工作台纵向行程(X)	mm	4400	5400	6700	8720
溜板横向行程(Y)	mm	3200	3700	4200	5200
滑枕镗铣头垂向行程(Z)	mm	1000/1250/1500任选
主轴端面至工作台面	mm	<2000	<2000	<2000	<2500
主轴端部锥度(ISO)No.		50/60	50/60	50/60	60
主轴转数范围	r/min	20-2000(高速可选4000)
工作台纵向进给(快速)X	mm/min	5-10000（15000）
溜板横向进给(快速)Y	mm/min	5-6000（6000）
滑枕垂向进给(快速)Z	mm/min	5-3000（3000）
主电机功率（交流）	kW	40or60
定位与重复定位精度	mm	达到德国先进厂家位置精度标准
Y,Z向进给伺服电机扭矩	N·m	38
X向进给伺服电机扭矩	N·m	98	125	125	125
工作台最大承载重量	t/m	10	10	12	12
机床尺寸	mm	12460x6800x5895	15200x8100x6150	17400x8600x6150	22000x9600 x6400
机床重量	kg	75000	85000	115000	160000

工作台长度（L）

工作台宽mm	对应长 mm
2000	2500	3000	4000 标准型	5000	6000	8000	10000
2500	3000	4000	5000 标准型	6000	8000	10000	12000
3000	4000	5000	6000 标准型	8000	10000	12000	16000
4000	5000	6000	8000 标准型	10000	12000	16000	20000

滑枕式镗铣头
多功能交流无级变频调速西门子电机驱动的垂直滑枕镗铣头由Y向溜板，主轴滑枕，隔热层，变速箱，电气液压控制站和电机组成，主轴采用德国FAG公司推荐的主轴轴承支承结构，具有高精度，高刚度，高负荷，高转速，低温升的特点。
