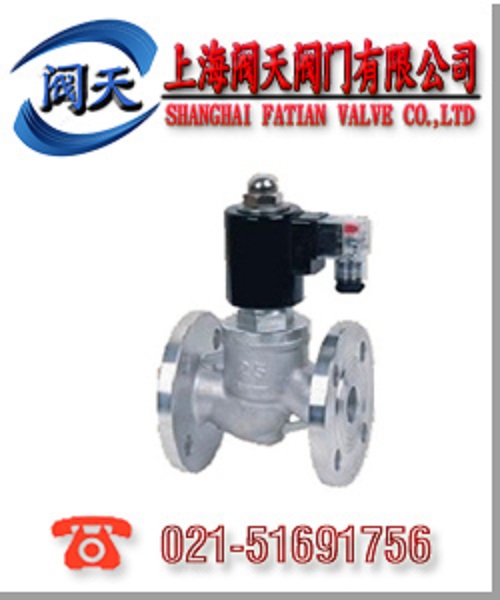

ZBSF不锈钢电磁阀
本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。
性能参数表
工作介质： 腐蚀性气体、超净流体、食用流体
ZBSF-1：气体用ZBSF-1Y：液体用
ZBSF-2：气体用ZBSF-2Y：液体用
介质温度°C ：ZBSF-1(1Y): ≤60°C
ZBSF-2(2Y): ≤200°C
公称压差（MPa）：1.6
工作压差（MPa）：0~1.6
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
泄漏量（ml/min）：按JB/T7352-94.F规定
公称通径（mm）：10 15 20 25 32 40 50
功耗（VA）： 40 50
安装尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
130 |
153 |
90 |
60 |
41 |
14 |
3 |
4 -ф14 |
|
15 |
130 |
153 |
95 |
65 |
46 |
14 |
3 |
4 -ф14 |
|
20 |
150 |
153 |
105 |
75 |
56 |
16 |
3 |
4 -ф14 |
|
25 |
160 |
153 |
115 |
85 |
65 |
16 |
3 |
4 -ф14 |
|
32 |
180 |
176 |
140 |
100 |
76 |
18 |
3 |
4 -ф18 |
|
40 |
200 |
176 |
150 |
110 |
84 |
18 |
3 |
4 -ф18 |
|
50 |
230 |
192 |
165 |
125 |
99 |
20 |
3 |
4 -ф18 |
