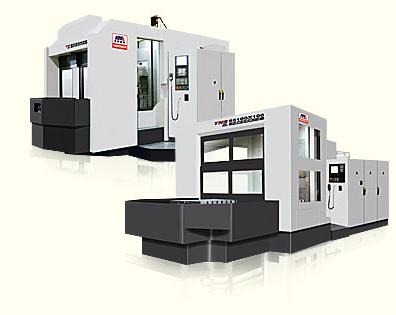

沈阳机床厂高速卧式加工中心
BW60HS/2 型高速沈阳机床厂卧式加工中心
沈阳机床厂卧式加工中心采用德国进口知名品牌零部件，是目前国际先进的现代化机床。
BW60HS系列高速卧式加工中心的设计、制造技术及应用技术完全来源于德国，机床不的关键零部件（如：电主轴、数控转台、滚珠丝杠、线性导轨、轴承、绝对式光栅尺测量系统、液压系统、润滑系统、气动系统、数控系统及驱动控制系统、刀库等）均采用德国进口知名品牌。BW60HS系列高速卧式加工中心，具有高精度、高速度、高效率、高可靠性的特点，是目前国际先进的现代化机床，广泛适用于汽车、摩托车、仪表、液压件、模具、航空等行业，是加工箱体、壳体、阀体、连杆类零部件加工以及轴类零件端面加工的理想设备。
沈阳机床厂卧式加工中心主要参数：
BW60HS/2
各轴行程
X轴 mm 700
Y轴 mm 350(450)
Z轴 mm 550
加速度
X、Y、Z轴 m/s2 10
轴快移速度
X、Y、Z轴 m/min 60
切削进给X，Y，Z mm/min 0-60000
机床精度（按德国VDI/DGQ3441标准）
双向定位精度X、Y、Z mm 0.006
双向重复定位精度X、Y、Z mm 0.004
电主轴
主轴数量 双主轴
主轴锥孔 HSK A63
主轴转速 r/min 20-16000
最大功率 kW 18/23
最大扭矩 Nm 61/80 172/225
主轴轴承直径 mm 70
主轴起停时间 sec 1
主轴润滑 脂润滑
主轴平衡等级 Q1
冷却系统
主轴刀具中心内冷却压力 20(50)
外冷却压力 3.5
测量系统
X、Y、Z、B轴 绝对式闭环
数控系统 Siemens 840D
数控工作台
双交换工作台
工作台尺寸 mm 630×630
工作台承重 kg 800
工作台最大旋转速度 r/min 40
工作台分度 ° 0.001
工作台定位精度 arc sec 8 arc sec
工作台重复定位精度 arc sec 5 arc sec
双交换工作台交换时间 arc sec 7 arc sec
刀具参数
刀库形式 链式刀库
刀库容量 48/60
刀柄规格 HSK A63
刀具最大长度 mm 350
刀具最大直径 mm 125
刀具最大重量 kg 2/5
换刀时间 sec 15
电源 VAC,Hz 3-380,50
电源总容量 KVA 85
气源
压缩空气压力 bar 4-6
压缩空气消耗量 m3/h 12
机床主机净重 kg 16000
机床主机外形尺寸（长×宽×高） m 5.6×3.42×3.75
机床安装尺寸（长×宽×高） m 6.2×3.42×3.75
