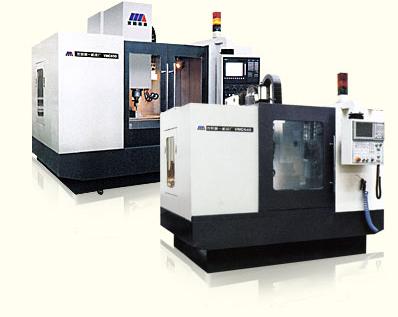

工作台
工作台尺寸 mm 420×700 420×900 500×1000 520×1200
允许最大荷重 kg 300 300 500 500
T型槽尺寸 18×3 18×3 18×5 18×5
工作范围
工作台最大行程(X轴) mm 650 760 850 1000
滑座最大行程(Y轴) mm 420 420 510 510
主轴箱最大行程(Z轴) mm 510 510 540 540
主轴鼻端至工作台面尺寸 mm 130-640 130-640 150-690 150-690
主轴
锥孔(7:24) BT40 BT40 BT40 BT40
转速范围 r/min 8000 8000 8000 8000
最大输出扭矩 N.m 35.5 35.5 52.5 52.5
主轴电机功率 kW 7.5/11 7.5/11 11/15 11/15
主轴中心到立柱导轨面距离 mm 600 600
主轴传动 皮带式传动 皮带式传动 皮带式传动 皮带式传动
瓣刀 45度四瓣刀 45度四瓣刀 45度四瓣刀 45度四瓣刀
刀具
刀柄规格 MAS403: BT40 MAS403: BT40 MAS403: BT40 MAS403: BT40
拉钉规格 MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40
进给
进给速度 mm/min 1-10000 1-10000 1-10000 1-10000
快速移动
X轴 m/min 36 36 24/36 24/36
Y轴 m/min 36 36 24/36 24/36
Z轴 m/min 30 30 18/36 18/36
刀库
刀库形式 圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式
刀库容量 把 16 16 24 20 24 20
最大刀具长度 mm 300 300 300 300
最大刀具重量 kg 7 7 7 7
换刀时间(刀对刀) s 2.8 7 2.8 7 3.5 7 3.5 7
最大刀盘直径
满刀 mm φ80 φ80 φ80 φ80
相邻空刀 mm φ125 φ125 φ150 φ150
定位精度
X轴、Y轴、Z轴
SB6330 mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
JB/T8771.4-1998

mm 0.015/0.012/0.015 0.015/0.012/0.015 0.02/0.015/0.015 0.02/0.015/0.015
重复定位精度
X轴、Y轴、Z轴
JISB6330 mm ±0.003 ±0.003 ±0.003 ±0.003
JB/T8771.4-1998 mm 0.01/0.008/0.01 0.01/0.008/0.01 0.012/0.01/0.01 0.012/0.01/0.01
动力源
电压 V 380 380 380 380
电气总容量 KVA 25 25 25 25
气压 Mpa 0.5 0.5 0.5 0.5
机床尺寸
长×宽×高 mm 2200×2400×3000 2500×2400×3000 2840×2565×2944 3040×2565×2944
机床重量 kg 5100 5500 7300 7500
数控系统
FANUC 0i MC

FANUC 0i MC

FANUC 0i MC

FANUC 0i MC
