沈阳机床厂高性能数控管螺纹车床

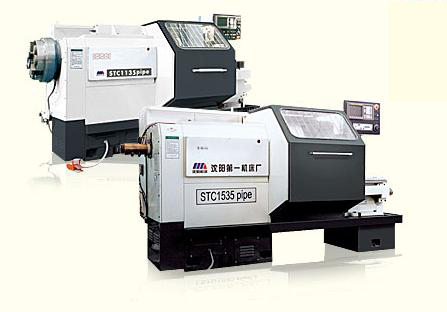

STC系列沈阳机床厂数控管螺纹车床
沈阳机床厂数控管螺纹车床系列机床适用于石油、冶金、化工、水电、地质等部门加工油管、套管、钻杆等。机床采用进口数控系统，控制精度高，可靠性好。机床采用PLC接口，提高了机床的可靠性和控制方面的灵活性。
沈阳机床厂数控管螺纹车床主要参数：
|
STC34 系列 |
STC22/24 系列 |
STC1835 系列 |
STC1135 系列 |
STC1535 系列 |
STC1450 系列 |
||
| 主轴中心至导轨的高度 | mm | 450 | 400 | 315 | 315 | 315 | 420 |
| 加工管子外径范围 | |||||||
| 电动卡盘 | mm | 114-340 | 60-219 | - | - | - | |
| 液压卡盘 | mm | 114-340 | 73-245 | - | - | 73-156 | |
| 气动卡盘 | mm | - | - | 60-180 | 60-114 | - | 73-140 |
| 最大车削长度 | mm | 1000 3000 | 1000 | 350 | 350 | 110-203 | 500 |
| 主轴转速级数 | |||||||
| 普通电机 | 12 | 12 | ★ 8 | ★ 8 | 无级(直流) | ||
| 主伺服 | ▲ 无级 | ▲ 无级 | 无级 | ||||
| 主轴转速范围 | |||||||
| 普通电机 | rpm | 7-310 |
液压卡盘:9-408 电动卡盘:8-306 |
★90-605 | ★97-605 | 90-906 | |
| 主伺服 | rpm | ▲90-610 | ▲90-660 | 90-650 | |||
| 主电机功率 | |||||||
| 普通电机 | kW | 18.5 | 18.5 | ★9/11 | ★9/11 | ||
| 主伺服 | kW | ▲15/18.5 | ▲15/18.5 | 15 | 54(直流) | ||
| 主轴孔径 | mm | 355 |
液压卡:260 电动卡:240 |
205 | 120 | 104 | 160 |
| 卡盘形式 | |||||||
| 电动卡盘 | ★ | ★ | - | - | - | ||
| 液压卡盘 | ▲ | ▲ | - | - | 翻转卡盘★ | ||
| 气动卡盘 | - | - | ★ | ★ | - | ★ | |
| 刀架形式 | 立式四工位 | 立式四工位 | 立式四工位 | 立式四工位 | 立式四工位 | 卧式八工位 | |
| 刀杆截面 | mm | 40×40 | 40×40 | 40×40 | 40×40 | 40×40 | 40×50 |
| 刀架转位时间(一位) | s | 3 | 3 | 3 | 3 | 3.7 | 1.8/3.8 |
| 刀架快移速度 | m/min | 4/8 | 3/8 | 4/8 | 4/8 | 4/8 | 10/10 |
| 刀架转位重复定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | 0.01 | 0.006 |
| 工件精度 | IT7 | IT7 | IT7 | IT7 | IT7 | IT6 | |
| 工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾座套筒直径 | mm | 100 | 100 | - | - | - | |
| 尾座套筒行程 | mm | 250 | 250 | - | - | - | |
| 机床重量 | kg | 9000 | 8500 | 6000 | 6000 | 6000 | 15000 |
| 机床外形尺寸 | mm |
3785×2088× 2020 |
3785×2088 ×1870 |
3070×1690 1740 |
3070×1690 ×1740 |
3240×1663 ×1740 |
5100×2365 ×2100 |
