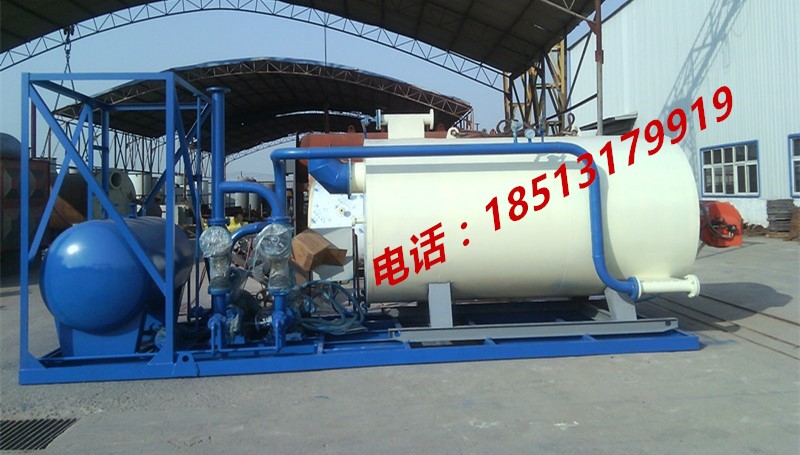

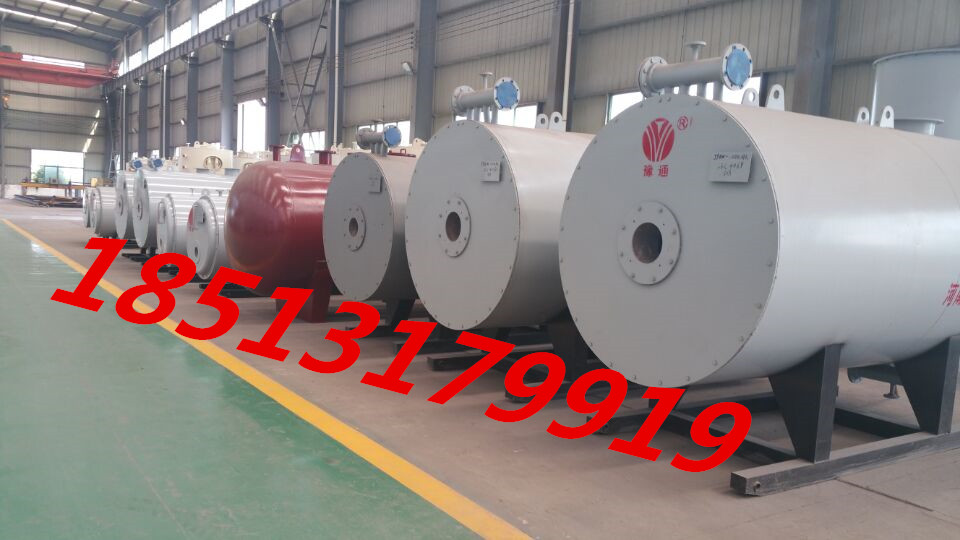

YY(Q)W系列燃油（气）有机热载体炉
产品简介出油温度控制精确，介质温度、压力及超烟温设置多重控制保护，确保运行安全可靠。
YY(Q)W-1400Y(Q)型卧式燃油气有机热载体炉产品清单
|
序号 |
名 称 |
型号规格 |
单位 |
数量 |
备注 |
|
一 |
燃烧系统 |
|
|
|
|
|
1 |
锅炉主机 |
YY(Q)W-1400Y(Q) |
台 |
1 |
120万大卡 |
|
2 |
燃烧器(百得) |
TBL 160P （燃油） |
台 |
1 |
根据燃料任选其一 |
|
TBG 150P （燃气） |
|||||
|
3 |
烟囱 |
φ350 |
米 |
8 |
|
|
二 |
循环系统 |
|
|
|
|
|
1 |
高温循环油泵 |
RY100-65-200 H=50m |
台 |
1 |
Q=100m3/h P=22KW |
|
2 |
齿轮注油泵 |
2CY-3.3/0.33 |
台 |
1 |
P=1.5KW |
|
3 |
过滤器 |
DN125 |
台 |
1 |
|
|
4 |
油气分离器 |
DN125 |
台 |
1 |
|
|
5 |
膨胀罐 |
2.5 m3 |
台 |
1 |
|
|
6 |
储油罐 |
5 m3 |
台 |
1 |
|
|
三 |
仪表控制系统 |
|
|
|
|
|
1 |
电器控制柜 |
STDK-120YQ型 |
台 |
1 |
|
|
2 |
玻璃板液位计 |
L=500 |
件 |
2 |
膨胀罐一个；储油罐一个 |
|
3 |
浮球液位控制器 |
UQK-02 |
件 |
1 |
膨胀罐用 |
|
4 |
铂热电阻 |
WZP-220 L=150mm |
件 |
2 |
M27×2 带接头 |
|
5 |
双金属温度计 |
511型 1.5级 0-400℃ |
件 |
2 |
M27×2 带接头 |
|
6 |
远传压力表 |
YTZ-150, 0-2.5MPa |
件 |
2 |
M20×1.5 带接头 |
|
7 |
针型阀 |
JJM1-6.4 DN15 |
件 |
2 |
压力表用 带缓冲管 |
|
四 |
技术资料 |
|
|
|
|
|
1 |
质量证明书 |
份 |
1 |
|
|
|
2 |
锅炉产品安全质量监督检验证书 |
份 |
1 |
|
|
|
3 |
锅炉设计文件节能审查报告 |
份 |
1 |
|
|
|
4 |
锅炉图样 |
套 |
2 |
|
|
|
5 |
锅炉受压元件强度计算汇总表 |
份 |
2 |
|
|
|
6 |
锅炉热力计算书 |
份 |
2 |
|
|
|
7 |
烟风阻力计算书 |
份 |
2 |
|
|
|
8 |
流速计算书 |
份 |
2 |
|
|
|
9 |
流阻计算书 |
份 |
2 |
|
|
|
10 |
有机热载体最高液膜温度计算 |
份 |
2 |
|
|
|
11 |
锅炉安装使用说明书 |
份 |
2 |
|
|
|
12 |
锅炉产品设计说明书 |
份 |
2 |
|
|
