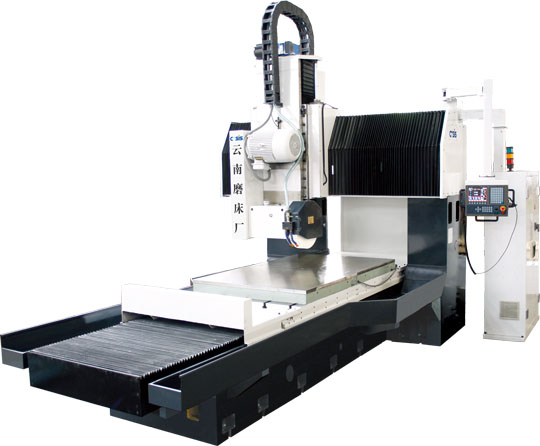

云南机床厂高精度数控龙门平面磨床
云南机床厂数控龙门平面磨床性能介绍：
云南磨床厂数控龙门平面磨床采用定梁龙门框架结构，刚性足，适用于中、大型工件的磨削，工件可直接固定在工作台面上或电磁吸盘上。 磨头采用高精度滚动轴承，由进口优质部件组成。工作台纵向运动采用双出杆油缸驱动，使用比例流量阀远程无级调速，采用独 立液压站，并有油温冷却装置。 磨头垂直、横向进给采用伺服驱动控制，二轴联动，可实现自动磨削功能，磨削效率大大提高。 定梁式数控龙门平面磨床安装自动润滑装置，有自动缺油报警功能。
云南磨床厂数控龙门平面磨床技术参数
|
|
|
单 位 |
YM-K3016 |
YM-K4016 |
YM-K5016 |
YM-K6016 |
|
加工范围 |
最大磨削长度 |
mm |
3000 |
4000 |
5000 |
6000 |
|
最大磨削宽度 |
mm |
1600 |
||||
|
最大磨削高度 |
mm |
标配830 选配1030 |
||||
|
主轴 |
功率 |
kw |
22或37 |
|||
|
砂轮尺寸(直径×宽度×孔径) |
mm |
500×100×203 |
||||
|
砂轮线速度 |
m/s |
≤35 |
||||
|
工作台 纵向移动 |
工作台速度 |
m/min |
3～25 |
|||
|
工作台承重(无电磁吸盘) |
kg/lin﹒m |
2000 |
||||
|
加工区域 |
mm |
3000×1600 |
3000×1600 |
3000×1600 |
4000×1600 |
|
|
加工行程 |
mm |
3000 |
4000 |
5000 |
6000 |
|
|
最大行程 |
mm |
3400 |
4500 |
5500 |
6500 |
|
|
磨头横 向移动 |
最大移动速度 |
m/min |
6 |
|||
|
磨削进给量(无级) |
mm |
0～40 |
||||
|
磨头垂 直移动 |
最小编程增量 |
mm |
0.001 |
|||
|
最大快进速度 |
mm/min |
1500 |
||||
|
最小编程增量 |
mm |
0.001 |
||||
|
加工行程 |
mm |
标配900 选配1100 |
||||
|
最大行程 |
mm |
标配920 选配1120 |
||||
|
机床尺寸 |
长度 |
mm |
8400 |
11400 |
13500 |
15500 |
|
宽度 |
mm |
4200 |
||||
|
高度 |
mm |
4360 |
||||
|
功率要求 |
kw |
70 |
80 |
|||
|
龙门立柱间距 |
mm |
2100 |
||||
|
机床重量 |
kg |
≈29000 |
≈34000 |
≈38000 |
≈42000 |
|
注：机床尺寸、重量、功率要求根据选配设备的不同有所改变
