主要技术指标

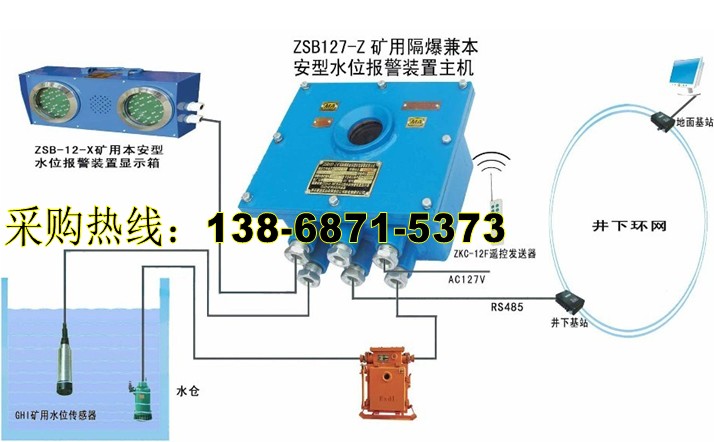

1、ZSB127-Z矿用隔爆兼本安型水位报警装置主机
a）电源电压：127V AC （波动范围95V～140V）；
b）工作电流：≤100mA；
c）供显示箱红灯的本安电源输出：电压：11V～13V /0V交替输出时间：0.5±0.2S）负载电流：≤90 mA；
d）供显示箱绿灯的本安电源输出：负载电流：≤70 mA，输出电压范围：11V～13V；
e）供水位传感器的本安电源输出：负载电流：≤20 mA，输出电压范围：11V～13V；
f）输入控制信号（来自水位传感器）：动态编码信号；
g）本安参数
电源最高输入电压Um：140V AC；
本安最高输出电压Uo：DC 13.0V；
本安最大输出电流Io：DC 410mA；
允许外部最大分布电感Lo：0.2mH；
允许外部最大分布电容Co：15uF。
2、ZSB12-X矿用本安型水位报警装置显示器
a）红灯电源：本安DC（11.0V～13.0V）/0V交替，交替时间：0.5±0.2S ，I≤90 mA；
b）绿灯电源：本安DC 11.0V～13.0V，I≤70 mA；
c）指示灯显示方式：为绿、红LED单面显示；
d）扬声器规格：5W/8Ω；
e）音响强度（dB）：≥85；
f）光信号强度：30m可见（黑暗中），并可分辨颜色；
g）本安参数
最高输入电压Ui：DC 13.0V；
最大输入电流Ii：DC 410mA；
允许分布电感Li：0；
允许分布电容Ci：0.1uF。
3、GUH1矿用水位传感器
a）电源电压：DC 12V±1V；
b）工作电流：≤10mA；
c）输出信号：动态编码信号；
d）本安参数
最高输入电压Ui：DC 13.0V；
最大输入电流Ii：DC 410mA；
允许分布电感Li：0；
允许分布电容Ci：4.7uF。
4、ZKC-12F司控道岔遥控发送器
电源电压：DC 11.0V~12.3V；
工作电流：≤35mA；
本安参数
电池为23A 12V碱性,数量：1节
5、工作环境：
a）环境温度：0℃～+40℃；
b）平均相对湿度：不大于95％（+25℃）；
c）海拔：海拔不超过2000m；
d）煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
参数设定
例如：当前即时水位值是68，
按一下遥控器3号键，显示b090（高位报警值90厘米）, 090这三位数会闪烁，此时可以按加或减修改设置高位报警值，（遥控器1加2减）；
再次按3号键，显示H080,（高位控制值） 080这三位数会闪烁，此时可以按加或减，修改设置高位控制值；
再次按3号键，显示L060,（低位控制值） 060这三位数会闪烁，此时可以按加或减，修改设置低位控制值；
再次按3号键，显示d040,（低位报警值） 040这三位数会闪烁，此时可以按加或减，修改设置低位报警值；
再次按3号键，显示E001,（工作模式） 001这三位数会闪烁，此时可以按加或减，工作模式在E001和F002两种模式间转换；
再次按3号键，显示A001,（本机编号） 001这三位数会闪烁，此时可以按加或减，修改设置本机编号，用作数据上传时的地址码；
超过5秒没有按动3号键或加减键，参数闪烁自动停止，所有设定参数自动保存，数码管恢复到工作模式和实时水位值的显示页面。
如当前状态为停泵，按4号键开泵，再按4号键停泵，再按4号键恢复先前状态模式。
装置具有记忆功能，参数设定后自动保存，如需修改某参数，须从新设置。
