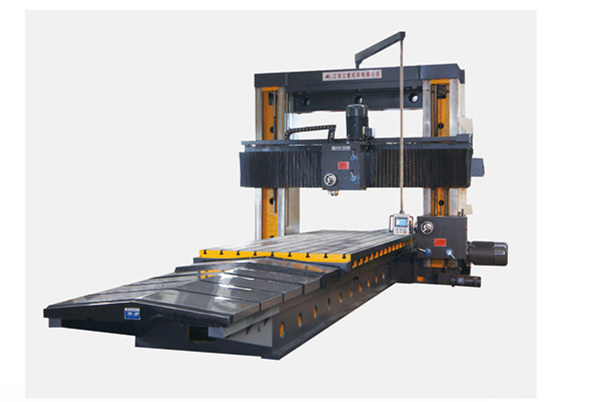

江西江重机床厂高性能数控龙门铣床

商品名称： X28系列江西江重机床厂数控龙门铣床

商品描述
江西江重机床厂数控龙门铣床特点：
1、横梁采用了反重力变形设计。以消除横梁自重及主轴箱重量对横梁导轨精度的影响。
2、主轴变速箱设计在方滑枕内部，结构简洁美观。
3、横梁导轨及龙门移动导轨采用滚动导轨与滑动导轨相接合的复合导轨，各导轨均采用了超音频淬火。
4、主轴转速采用液压二级变档，交流伺服调速。
5、工作台传动6M以下的采用滚珠丝杆，8M以上的采用消隙齿轮齿条传动。
6、数控机型采用法格8055数控系统、法格金属光栅尺及伺服电机伺服驱动器。也可根据用户要求配置其它数控系统。
7、数控机型龙门驱动采用双伺服电机，双消隙减速箱从龙门两边驱动龙门。

8、数显机型采用单伺服电机单驱动箱从龙门中部通过传动杆及两组消隙变速箱驱动龙门。

江西江重机床厂数控龙门铣床主要参数规格：

X28系列江西江重机床厂数控龙门铣床技术参数
序	项目	单位	X(K)2840/10M	X(K)2850/10M	X(K)2860/10M	备注
1	工作台尺寸（长*宽）	mm	10000*4000	10000*5000	10000*6000
2	龙门宽度	mm	5000	6000	7000
3	龙门纵向行程(X轴）	mm	10300
4	主轴箱横向行程（Y轴）	mm	5000	6000	7000
5	方滑枕上下行程（Z轴）	mm	1250
6	主轴端离工作台面距离	mm	750～2000
7	最大加工尺寸	mm	1000040001850	1000050001850	1000060001850
8	方滑枕截面尺寸（长*宽）	mm	520*400
9	滑枕个数		1
10	主轴转速	rpm	5～500			伺服调速
11	主轴锥孔		ISO50			自动锁刀
12	最大刀具尺寸	mm	Φ315
13	选头方式		手动
14	主轴箱电机功率	KW	45或55
15	最大输出扭矩	N.m	5500或6800
16	龙门驱动电机功率	KW	数控11*2/普通22	数控11*2/普通22	数控15*2/普通30	伺服电机
17	主轴箱横向进给电机功率	KW	3.7			伺服电机
18	方滑枕上下进给电机功率	KW	3.7			伺服电机
19	龙门移动速度	mm/min	6～3000			伺服调速
20	主轴箱横向移动速度	mm/min	3～1000			伺服调速
21	滑枕上下进给速度	mm/min	3～1000			伺服调速
22	数控系统		西门子840D或发格8055			数控机型用
23	定位精度	mm	GB/T14741.2【0.025（行程≦4000），大于4000，每增加1000允差增加0.005】			数控机型用
24	重复定位精度	mm	0.015（行程≦4000），大于4000，每增加1000允差增加0.005			数控机型用
25	机床外形尺寸（约）	mm	1700080505800	1700090505800	17000100505800
26	机床承重（约）	T/m	24	30	36
27	机床重量（约）	T	172	225	275

备注：

1.最终参数以技术协议为准;
2.长度可按以上尺寸按增减1000调整，高度可按增减200调整;
3.带“K”为数控型,非数控机型配置三坐标数显;
4.可配垂直铣头、万能铣头、平旋盘、加长铣头等附件.
