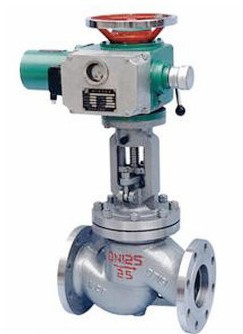

歐文托普J941H电动直通截止阀_电动直通截止阀

电动直通截止阀适用于公称压力PN16～PN160，工作温度-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

应用范围：
电动直通截止阀适用于公称压力PN16～PN160，工作温度-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

结构特点：
1、电动直通截止阀选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

标准规范：
设计制造标准：GB/T  12235-2007
结构长度标准：GB/T  12221-2005
连接法兰标准：GB/T  9113
压力温度等级：GB/T  12224-2005
试验检验标准：GB/T  13927-2008

零件材料与工况：
阀体  阀盖  阀瓣  密封圈  阀杆  填料  适用介质  适用温度
(≤℃)
WCB  WCB+D507MO    D577  2Crl3  柔性石墨  水、油品、蒸汽  425
ZGlCrl8Ni9Ti  0Crl8Ni9Ti+
Stellite12  Stellite6  lCrl8Ni9Ti  PTFE  硝酸类  200
ZGlCrl8Ni2Mo2Ti  CF8M+
Stellite12  lCrl8Ni2Mo2Ti  lCrl8Ni2Mo2Ti  PTFE  磷酸类、
碱类、混酸  200
ZG00Crl7Nil4M02  CF3M+
Stellite12  Stel1ite6  316L  PTFE  磷酸类、
尿素、甲铵液  200
ZGlCr5MO  ZGlCr5MO+
Stellite12  Stel1ite6  25Cr2Mo1VA  柔性石墨  水、油品、蒸汽  550

主要尺寸及重量：
公称压力
PN(MPa)  公称通径
DN(mm)  标准值  参考值
L  D  D1  n2  D6  b  f  f1  Z-φd  L1  H  质量(kg)
1.6  50  230  160  125  100     16  3     4-φ18  590  645  48
65  290  180  145  120     18  3     4-φ18  590  690  60
80  310  195  160  135     20  3     8-φ18  590  715  65
100  350  215  180  155     20  3     8-φ18  590  770  71
125  400  254  210  185     22  3     8-φ18  590  780  119
150  480  280  240  210     24  3     8-φ23  590  810  210
200  600  335  295  265     26  3     12-φ23  810  967  320
250  622  405  355  320     30  3     12-φ25  810  1143  550
300  698  460  410  375     30  4     12-φ25  830  1292  785
2.5  50  230  160  125  100     20  3     4-φ18  590  645  50
65  290  180  145  120     22  3     8-φ18  590  690  65
80  310  195  160  135     22  3     8-φ18  590  715  67
100  350  230  190  160     24  3     8-φ23  590  770  73
125  400  270  220  188     28  3     8-φ25  590  780  127
150  480  300  250  218     30  3     8-φ25  810  810  215
200  600  360  310  278     34  3     12-φ25  810  967  322
250  622  425  370  332     36  3     12-φ30  830  1143  585
300  698  485  430  390     40  4     16-φ30  830  1292  795
4.0  50  230  160  125  100  88  20  3  4  4-φ18  590  645  61
65  290  180  145  120  110  22  3  4  8-φ18  590  690  75
80  310  195  160  135  121  22  3  4  8-φ18  590  715  84
100  350  230  190  160  150  24  3  4.5  8-φ23  590  770  101
125  400  270  220  188  176  28  3  4.5  8-φ25  810  782  207
150  480  300  250  218  204  30  3  4.5  8-φ25  810  875  226
200  600  375  320  282  260  38  3  4.5  12-φ30  810  1160  399
6.4  50  300  175  135  105  88  26  3  4  4-φ23  590  710  64
65  340  200  160  130  110  28  3  4  8-φ23  590  750  77
80  380  210  170  140  121  30  3  4  8-φ23  590  785  86
100  430  250  200  168  150  32  3  4.5  8-φ25  810  837  171
125  500  295  240  202  176  36  3  4.5  8-φ30  810  1031  243
150  550  340  280  240  204  38  3  4.5  8-φ34  830  1066  296
200  650  405  345  300  260  44  3  4.5  12-φ34  830  1213  420
10.0  50  300  195  145  112  88  28  3  4  4-φ25  590  714  81
65  340  220  170  138  110  32  3  4  8-φ25  590  734  102
80  380  230  180  148  121  34  3  4  8-φ30  810  847  175
100  430  265  210  172  150  38  3  4.5  8-φ30  810  950  194
125  500  310  250  210  176  42  3  4.5  8-φ34  830  1141  285
150  550  350  290  250  204  46  3  4.5  12-φ34  830  1240  450
200  650  430  360  312  260  54  3  4.5  12-φ4l  830  1425  850
16.0  50  300  215  165  132  88  36  3  4  8-φ25  590  562  92
65  340  245  190  152  110  44  3  4  8-φ30  810  743  165
80  380  260  205  168  121  46  3  4  8-φ30  830  820  216
100  430  300  240
