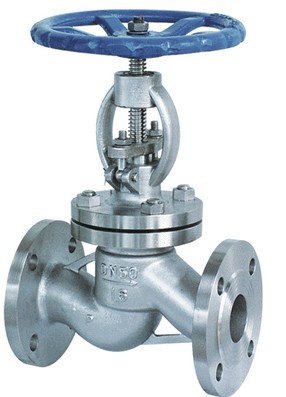

歐文托普J41W不锈钢截止阀
- 价 格：
面议 /
个
- 供 应 地：上海上海市
- 发布公司：上海穆科阀门有限公司
- 产品型号：J41W
- 品 牌：歐文托普OVENDOPE阀门
- 发布日期：2016/6/17 15:48:16
- 联系人QQ：2964859854
详细说明
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
性能范围
型 号
公称压力
试验压力 工作温度(℃)
适用介质
强度(水)Mpa 密封(水)空气(Mpa) 低压密封(空气)Mpa
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
硝 酸 类
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
醋 酸 类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
硝 酸 类
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID
醋 酸 类
主要零件材料
零件名称
材 料Material
Q41W-16P-25P-40R Q41W-16R-25P-40R
阀体、阀盖
铬镍钛钢
Ci Ni Ti 铬镍钼钛钢
Ci Ni Mo Ti Steel
阀 板
阀 杆
阀杆螺母
铝铁青铜
手 轮
灰铸铁、可铸锻铁
主要连接尺寸和外形尺寸
型 号
Type 公称通径
DN 尺 寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120
20 150 105 75 55 190 16-2 4-14 140
25 160 115 85 65 205 16-2 4-14 160
32 180 135 100 78 270 18-2 4-18 180
40 200 145 110 85 310 18-3 4-18 200
50 230 160 125 100 358 18-3 4-18 240
65 290 180 145 120 373 18-3 4-18 280
80 310 195 160 135 435 20-3 8-18 320
100 350 215 180 155 500 20-3 8-18 360
125 400 245 210 185 614 22-3 8-18 400
150 480 280 240 210 674 24-3 8-23 400
200 600 335 295 265 818 26-3 12-23 450
250 730 405 355 320 969 30-3 12-25 550
主要连接尺寸和外形尺寸
型号
Type 公称通径 DN 尺 寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-25P(R) 15 130 95 65 45 233 16-2 4-14 120
20 150 105 75 55 275 16-2 4-14 140
25 160 115 85 65 285 16-2 4-14 160
32 180 135 100 78 302 18-2 4-18 180
40 200 145 110 85 355 18-3 4-18 200
50 230 160 125 100 362 20-3 4-18 240
65 290 180 145 120 400 22-3 8-18 280
80 310 195 160 135 430 22-3 8-18 320
100 350 230 190 160 465 24-3 8-23 360
125 400 270 220 188 550 28-3 8-25 400
150 480 300 250 218 700 30-3 8-25 400
200 600 360 310 278 780 34-3 12-25 450
250 730 425 370 335 900 36-3 12-30 550
主要连接尺寸和外形尺寸
型号
Type 公称通径 DN 尺寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-40P(R) 15 130 95 65 45 233 16-2 4-14 40
20 150 105 75 55 275 16-2 4-14 51
25 160 115 85 65 285 16-2 4-14 58
32 180 135 100 78 302 18-2 4-18 66
40 200 145 110 85 355 18-3 4-18 76
50 230 160 125 100 370 20-3 4-18 88
65 290 180 145 120 408 22-3 8-18 110
80 310 195 160 135 436 22-3 8-18 121
100 350 230 190 160 475 24-3 8-23 150
125 400 270 220 188 558 28-3 8-25 178
150 480 300 250 218 720 30-3 8-25 204
200 600 375 320 282 800 38-3 12-30 260
J41W-64P(R) 150 170 105 75 55 240 18-2 4-14 41
20 190 125 90 68 280 20-2 4-18 51
25 210 135 100 78 290 22-2 4-18 58
32 230 150 110 82 325 24-2 4-23 66
40 260 165 125 95 360 24-3 4-23 76
50 300 175 135 105 410 26-3 4-23 88
65 340 200 160 130 430 28-3 8-23 110
80 380 210 170 140 465 30-3 8-23 121
100 430 250 200 168 537 32-3 8-25 150
125 500 295 240 202 630 36-3 8-30 176
150 550 340 280 240 790 38-3 8-34 204
200 650 405 345 300 910 44-3 12-34 260
