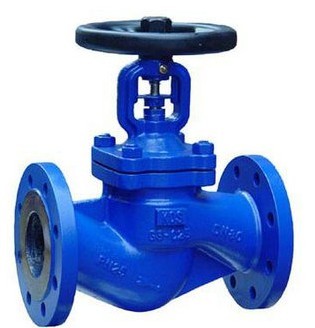

欧文托普J41H法兰高压截止阀
- 价 格：
面议 /
个
- 供 应 地：上海上海市
- 发布公司：上海穆科阀门有限公司
- 产品型号：J41H
- 品 牌：上海穆科阀门
- 发布日期：2016/6/17 15:47:45
- 联系人QQ：2964859854
详细说明
欧文托普截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
执行标准 Administer Standard
设计与制造 Design and Manufacture 结构长度
Face To Face 法兰尺寸
Flange Dimension 压力-温度 Pressure Temperature Lating 试验-检验 Inspection And Test
GB122235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092
压力试验 Pressure Test
公称压力NominalPressure 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 Shell Test 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 Water Seal Test 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验Backseat Test 1.8 2.8 4.4 7.0 11.0 18.0
气密封试验 Air Seal Test 0.5-0.7
主要零件材料及性能 Main Part Materials and Property
体、盖、板 Body Cover Disc 阀杆
Stem 密封面 Sealing Face 垫片
Sealing Shim 填料
Packing 工作温度℃ Working Temperature 适用介质Suitable Medium
WCB 2Cr13 13Cr
STL
木体材料
With Body
Material
尼龙
Nylon 增强柔性石墨
Enhanced Flexible Graphite
13Cr/柔性石墨
1Cr13/Flexible Graphite
08软钢
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE 柔性石墨
增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425 水
蒸汽
油品
Water
Steam
Petroleum
Ptoducts
WC1 38CrMoAl
25Cr2MoV ≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
ZGCr5Mo ≤200 硝酸类Nitric acid
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
≤200 醋酸类Acetic acid
ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti
规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)
1.6MPa DN L D D1 D2 b n-φd H Do 重量 Weight
凸面
法兰
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I 10 130 90 60 40 14 4-14 198 120 4.9
15 130 95 65 45 14 4-14 218 120 5.3
20 150 105 75 55 14 4-14 258 140 7.0
25 160 115 85 65 14 4-14 275 160 7.4
32 180 135 100 78 16 4-18 280 180 8.3
40 200 145 110 85 16 4-18 330 200 12.6
50 230 160 125 100 16 4-18 350 240 14
65 290 180 145 120 18 4-18 400 280 22.7
80 310 195 160 135 20 8-18 355 280 29
100 350 215 180 155 20 8-18 415 320 32.8
125 400 245 210 185 22 8-18 460 360 79.5
150 480 280 240 210 24 8-23 510 400 93
200 600 335 295 265 26 12-23 710 400 179
250 622 405 355 320 30 12-25 786 450 441
300 698 460 410 375 30 12-25 925 500 646
规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)
2.5MPa DN L D D1 D2 b n-φd H Do 重量 Weight
凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I 10 130 90 60 40 16 4-14 198 120 4.9
15 130 95 65 45 16 4-14 218 120 5.3
20 150 105 75 55 16 4-14 258 140 7.0
25 160 115 85 65 16 4-14 275 160 7.4
32 180 135 100 78 18 4-18 280 180 8.3
40 200 145 110 85 18 4-18 330 200 12.6
50 230 160 125 100 20 8-18 350 240 16
65 290 180 145 120 22 8-18 400 280 25
80 310 195 160 135 22 8-23 355 280 30
100 350 230 190 160 24 8-25 415 320 34.8
125 400 270 220 188 28 8-25 460 360 89.5
150 480 300 250 218 30 12-25 510 400 99
200 600 360 310 278 34 12-25 710 400 181
250 622 425 370 332 36 12-30 786 450 445
300 698 485 430 390 40 16-30 925 500 651
规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)
4.0MPa DN L D D1 D2 b n-φd H D0 重量Weight
凹凸法兰 MFM
J41H J41Y J41W J41F J41N
40 40P 40R 40I 20 150 105 75 51 16 4-14 275 140 7
25 160 115 85 58 16 4-14 285 160 9
32 180 135 100 66 18 4-18 302 180 12
40 200 145 110 76 18 4-18 355 200 17
50 230 160 125 88 20 4-18 373 240 24
65 290 180 145 110 22 8-18 408 280 33
80 310 195 160 121 22 8-18 436 320 44
100 350 230 190 150 24 8-23 480 360 60
125 400 270 220 176 28 8-25 588 400 90
150 480 300 250 204 30 8-25 611 400 100
200 533 375 320 260 38 12-30 720 400 190
6.4MPa 20 190 125 90 51 20 4-18 228 160 13
凹凸法兰 MFM
J41H J41Y J41W J41F J41N
40 40P 40R 40I 25 210 135 100 58 22 4-18 275 180 15
32 230 150 110 66 24 4-23 325 200 19
40 260 165 125 76 24 4-23 360 240 25
50 300 175 135 88 26 4-23 410 280 35
65 340 200 160 110
上海穆科阀门制造有限公司是一家集开发，生产，科研并代理销售各种进口阀门为一体的综合型企业，公司位于人杰地灵，胜景如画,有国际商贸美誉之称的大都市—上海。上海良大阀门制造有限公司主要生产产品有：蝶阀、球阀、截止阀、闸阀、止回阀、调节阀、减压阀、节流阀、阻火器、浆液阀、针型阀、管夹阀、控制阀、放料阀、呼吸阀、排泥阀、角座阀、排气阀、过滤器、排污阀、底阀、隔膜阀、旋塞阀、柱塞阀、铜阀门、保温阀门、水利控制阀、平衡阀、疏水阀、电磁阀、安全阀、电动阀门、气动阀门、高温高压阀门、电站阀门、消防阀门、油田阀门、锻钢阀门、不锈钢阀门、衬胶阀门、衬氟阀门、陶瓷阀门、防腐阀门、波纹管阀门、气体阀门、氨用阀门、食品专用阀、卫生级阀门、液化气阀门、天然气阀门、进口阀门品牌、美标阀门、日标阀门、德标阀门、高压阀门、高温阀门、化工阀门、蒸汽阀门、中压阀门、低压阀门、真空阀门、工业管道阀门、并代理各种进口阀门。阀门规格：DN15-DN1200。压力：1.0-50Mpa。阀门材质有：不锈钢（304、316、304L、316L）、铸钢、铸铁、锻钢、铬钼钢等。驱动方式可采用手动、电动、气动、齿轮传动等装置。标准：国标、美标、日标、德标等。
上海穆科阀门制造有限公司兼营代理销售：日本、德国、美国、英国、法国等进口阀门：日本阀天（VENN）阀门、日本北泽KITZ阀门、日本日立HITACHI阀门、德国LIK(莱克)阀门、德国福林(FRING)阀门、英国UK(优科)阀门、法国OTTO(奥托)阀门、美国(VT)富特阀门、进口阀门品牌系列。衷心欢迎客户来电订购。上海穆科阀门制造有限公司产品广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。产品畅销全国各地并远销港澳台、欧美、东南亚、等几十个国家和地区。上海穆科阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。品质是我们穆科永恒追求的主题，创造信誉是我们穆科的生存方式，千里之行，始于足下，美誉之声，源于服务。穆科产品遍布大江南北，不断演绎与众不同的“穆科”佳作。实施精品战略，创品牌效益，以求实的精神，优质的产品，让所有使
