气动清淤排污泵配件产品说明
QYF系列矿用气动清淤排污泵配件智能化高效节能，是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领先水平。
QYF系列矿用气动清淤排污泵配件以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
我们研制的QYF系列矿用气动清淤排污泵配件实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。
气动清淤排污泵配件技术特点
1、该系列清淤泵结构先进、移动方便、工作稳定，工作周期由气动计时器控制，泵体无任何运动部件。可根据经验自行调整计时器以提高泵送效率。
2、控制系统采用先进的气控阀来实现对执行机构的控制与切换，安全性能高、动作灵敏可靠。
气动清淤排污泵配件技术参数
|
清淤排污泵型号 |
流量 m3/h |
扬程 m |
耗气量 m3/min |
工作气压 MPa |
安装外形尺寸 （长×宽×高）mm |
|
QYF25-15 |
25 |
15 |
10.5 |
0.55 |
1830×885×965 |
|
QYF20-20 |
20 |
20 |
9.5 |
0.55 |
1830×834×915 |
|
QYF17-20 |
17 |
20 |
7.5 |
0.55 |
1830×782×890 |
|
QYF14-20 |
14 |
20 |
5.5 |
0.55 |
1830×782×890 |
|
QYF10-20 |
10 |
20 |
5.0 |
0.55 |
1830×782×890 |
气动清淤排污泵配件产品结构与工作原理
QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分、控制系统及真空抽吸组件等。
1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。
2、控制系统：控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。
3、真空抽吸组件：它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。

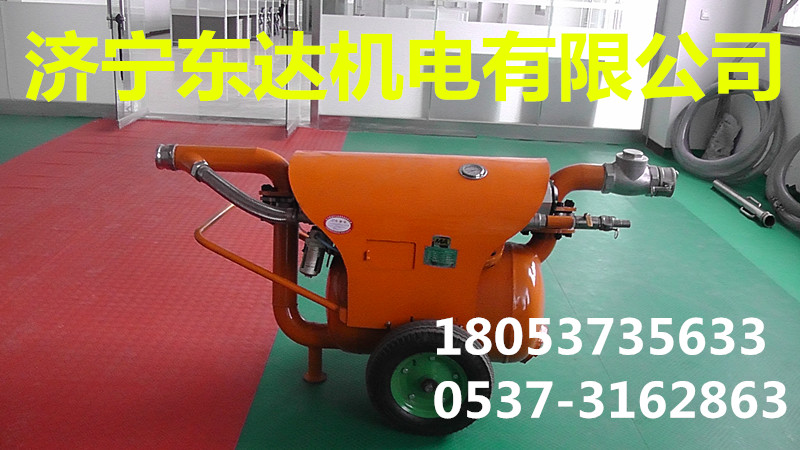

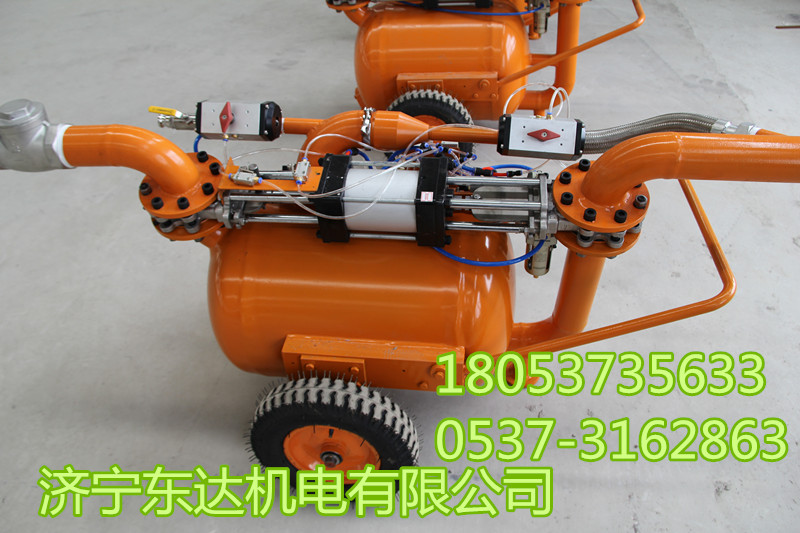

气动清淤排污泵配件实物图
气动清淤排污泵配件煤安证书
