YY(Q)W系列燃油（气）有机热载体炉
产品简介
燃油导热油炉适用行业
化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥、沥青、金属、涂装、木材加工、造纸印刷、原子能工业等。
燃油导热油炉特点
1. 大直径燃烧室
锅炉燃烧室由大直径盘管组成，燃料燃烧空间足，燃烧完全，热效率高。
2. 最佳盘管设计
炉体内、外螺旋盘管采用多头、小管径钢管制成，盘管的热膨胀性能好、应力低、安全可靠。
3. 最佳流程设计
烟气三回程，介质流经内、外盘管，流速均匀，运行安全、稳定。
4. 出力充足
受热面布置合理，面积大、传热效果好，效率高，出力稳定、充足。
5. 多功能安全防爆装置
炉体尾部设有与炉膛连通的防爆装置，泄放燃料在炉膛中发生剧烈爆燃时，瞬间产生的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查、维护方便。
6. 烟箱密封独特
炉盖采用整体结构，多级迷宫式密封，密封工艺和材料特制，压缩性好，完全隔阻烟气的泄漏，可重复使用。
7. 自动控制措施完善
出油温度控制精确，介质温度、压力及超烟温设置多重控制保护，确保运行安全可靠。
8. 自动控制水平领先
锅炉控制器采用西门子/德力西电气元件，性能可靠。控制器有三种形式：普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。其中标配为普通型。

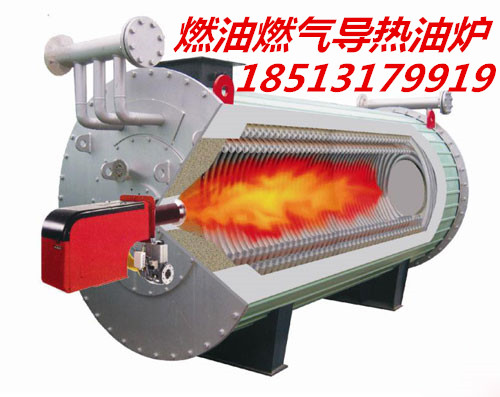

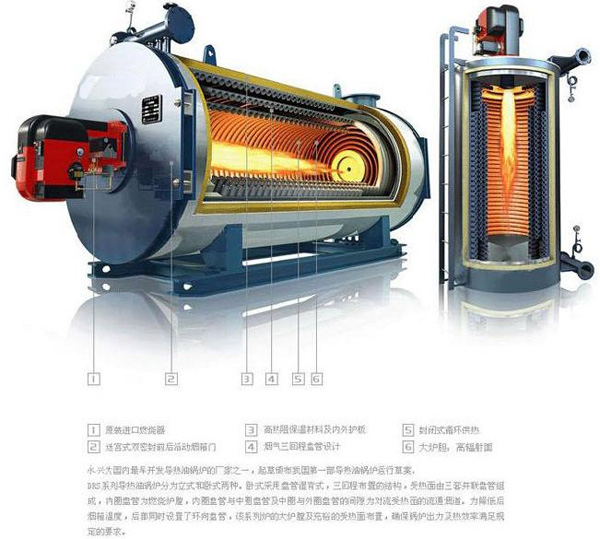

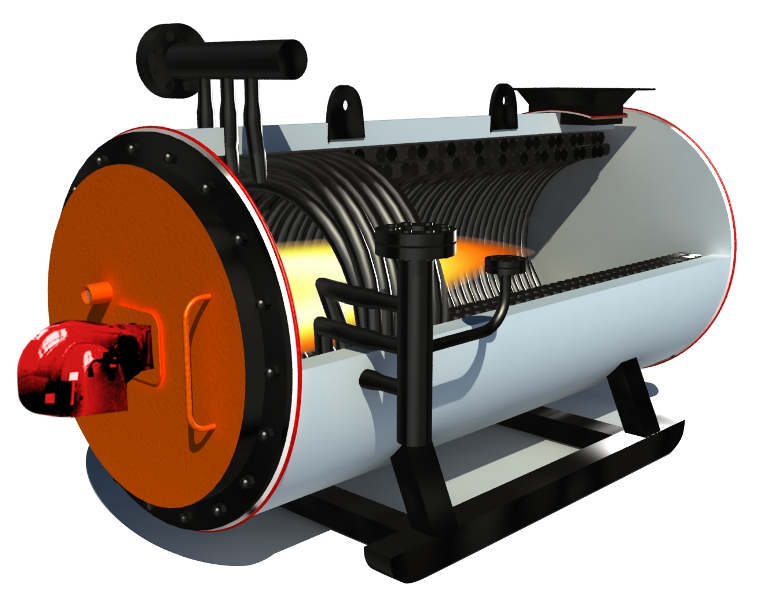

燃油气有机热载体炉结构图
YY(Q)W-350Y(Q)型卧式燃油气有机热载体炉产品清单
序号 名 称 型号规格 单位 数量 备注
一 燃烧系统
1 锅炉主机 YY(Q)W-350Y(Q) 台 1 30万大卡
2 燃烧器(百得) TBL 45P （燃油） 台 1 根据燃料任选其一
TBG 45P （燃气）
3 烟囱 φ280 米 8
二 循环系统
1 高温循环油泵 RY65-40-200 H=48m 台 1 Q=30m3/h P=7.5KW
2 齿轮注油泵 2CY-3.3/0.33 台 1 P=1.5KW
3 过滤器 DN80 台 1
4 油气分离器 DN80 台 1
5 膨胀罐 1.5 m3 台 1
6 储油罐 2.5m3 台 1
三 仪表控制系统
1 电器控制柜 STDK-30YQ型 台 1
2 玻璃板液位计 L=500 件 2 膨胀罐一个；储油罐一个
3 浮球液位控制器 UQK-02 件 1 膨胀罐用
4 铂热电阻 WZP-220 L=150mm 件 2 M27×2 带接头
5 双金属温度计 511型 1.5级 0-400℃ 件 2 M27×2 带接头
6 远传压力表 YTZ-150, 0-2.5MPa 件 2 M20×1.5 带接头
7 针型阀 JJM1-6.4 DN15 件 2 压力表用 带缓冲管
四 技术资料
1 质量证明书 份 1
2 锅炉产品安全质量监督检验证书 份 1
3 锅炉设计文件节能审查报告 份 1
4 锅炉图样 套 2
5 锅炉受压元件强度计算汇总表 份 2
6 锅炉热力计算书 份 2
7 烟风阻力计算书 份 2
8 流速计算书 份 2
9 流阻计算书 份 2
10 有机热载体最高液膜温度计算 份 2
11 锅炉安装使用说明书 份 2
12 锅炉产品设计说明书 份 2
注：高温循环油泵选型仅供参考，具体应根据系统阻力由设计院确定。
