生物质导热油炉结构简介：

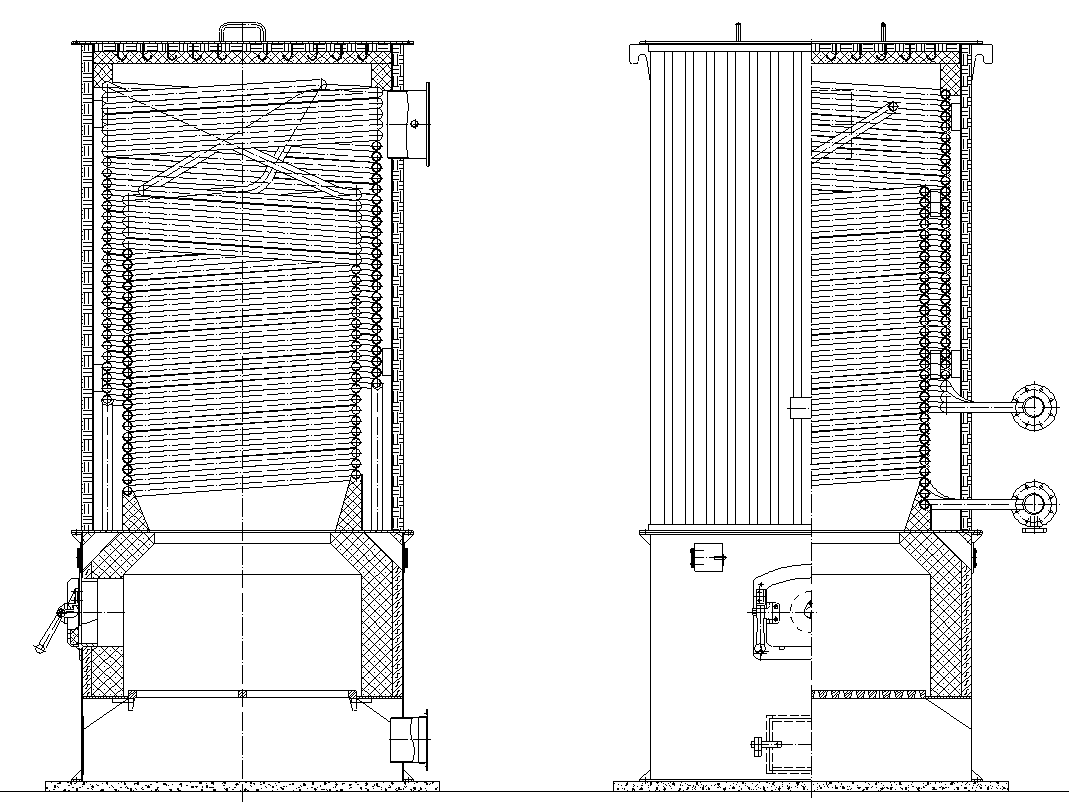

有机热载体炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽、废木料、生物质为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。YGL系列燃生物质导热油锅炉采用立式活动炉排。烟气流程为：从炉门加的煤在炉膛内燃烧，高温烟气通过内盘管吸热后。在内圈盘管出口进入内圈与外圈之间的通道内进行流动，形成第一回程。经外圈与外部保温之间的通道内流动，形成第二个回程。最后烟气经出口烟箱进入后部烟道，经引风机后进入烟囱，最后有烟囱排入大气。炉渣通过炉排晃动，落入地基内，然后有人工或机械出渣。
YLW型链条炉排有机热载体炉，是一种卧式多回程列管式新型热载体炉，在炉膛内布置了密排辐射受热管。炉膛左右二侧装有密集对流管束。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。
