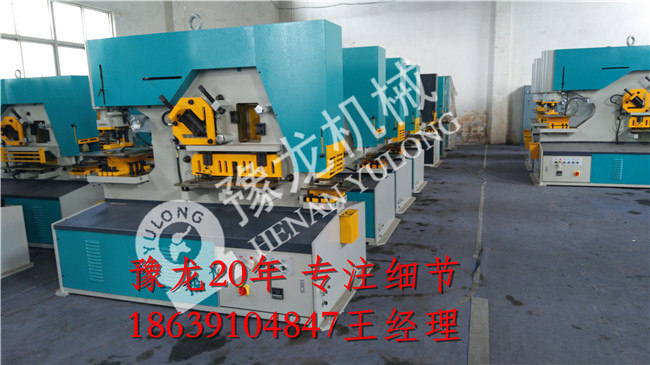

槽钢冲剪机/甘肃多功能冲剪机联合冲剪机是集多种功能于一体的钣金及型材加工设备。液压联合冲剪机广泛用于钢结构加工，仓储货架，高压电线塔，电信塔，路灯，广告招牌，电梯，通风管道等民用设施的生产企业。
甘肃多功能冲剪机的结构说明
1床身部分
本机器的床身由机身、机座、型钢支架、角钢支架、剪切工作台组成。机身、机座采用钢板焊接，其他采用螺栓连接，既保证工作时的强度和刚性，有保证维修装卸时的方便。
床身的右墙板有可调节垫块，限制刀板的左右移动。
角钢支架设有可调整的压料装置，压紧角钢实施剪切。
型钢支架设有不同尺寸的方孔、圆孔，使方钢、圆钢能够顺利通过、事实剪切。
剪切工作台上设有可调整的压料板，根据被剪切工件厚度加以调整，工作台上设有调整的挡块，用作定位剪切。该挡块可作任意角度调整，扁钢或角钢以其侧边定位进行任意角度的剪切。
2型材剪切部分

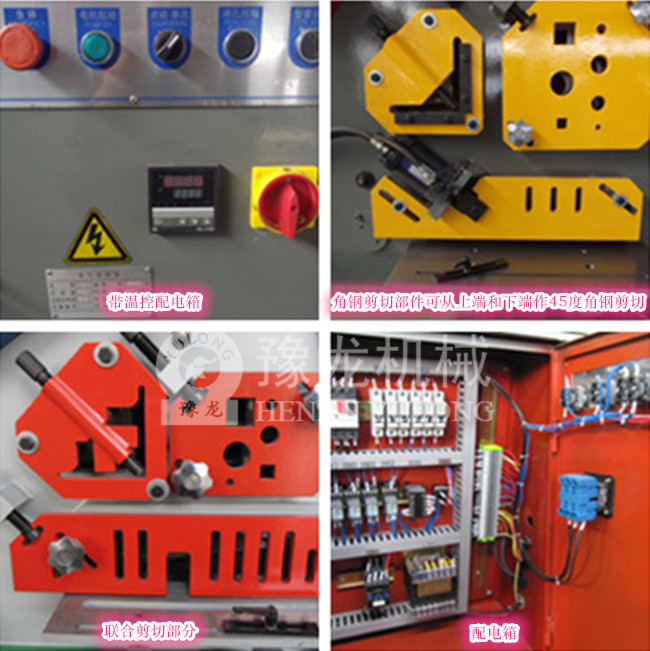

刀架采用整体式，其上设有四个工位可以进行角钢剪切，圆钢、方钢剪切、扁钢剪切和钢板模剪，如果在方钢、圆钢剪切工位上更换其他模具，还可以进行槽钢、工字钢的剪切。刀架和油缸用铰链连接，油缸的上端用铰链同床身连接，刀架在油缸的作用下，作弧形摆动，实施剪切。宁夏联合冲剪机模剪工位上刀片固定在刀架上，下刀刃由三块刀片组成，分别用螺栓固定于下模座内，其中两侧的模剪刀片可调整，以保证正确的剪切间隙。
Q35Y系列液压联合冲剪机技术参数：
名 称
Q35y-16
Q35y-20
Q35y-25
工作压力
660
900
1200
材料强度
450
450
450
板材剪切
最大板厚（板厚*板宽）
16*250
20*330
25*330
最大规格（板厚*板宽）
8*400
10*480
16*600
冲 孔
最大冲孔板厚
16
20
25
最大板厚时的最大直径
25
30
35
型材剪切
最大方钢边长
40
50
50
最大圆钢直径
45
50
60
最大槽钢型号*
120
160
200
最大工字钢型号*
120
160
200
最大等边角钢规格
125*12
140*12
160*14
模 剪
厚度*宽度*深度
8*80*100
10*80*100
10*80*100
