液压冲剪机山西多功能液压联合冲剪机冲剪机的床身由机身、机座、型钢支架、剪切工作台组成。机身、机座采用钢板焊接，其它采用螺栓连接，既保证工作时的强度和刚性，又保证维修装拆时的方便。
1，床身的左右墙板设有可调整摩擦块，限制刀架（板）的左右移动。
2，角钢支架设有自动压料装置，压紧角钢实施剪切（自动压料装置根据机型配置）。
3，型钢支架设有不同尺寸的方孔、圆孔，使方钢、圆钢能够顺利通过，实施剪切。
4，钢板剪切工作台上设有自动压料机构，工作台上还设有调整挡块，用作定位剪切，该挡块可作任意角度调整，根据被剪切工件厚度可调整压料油缸压脚上的螺母。

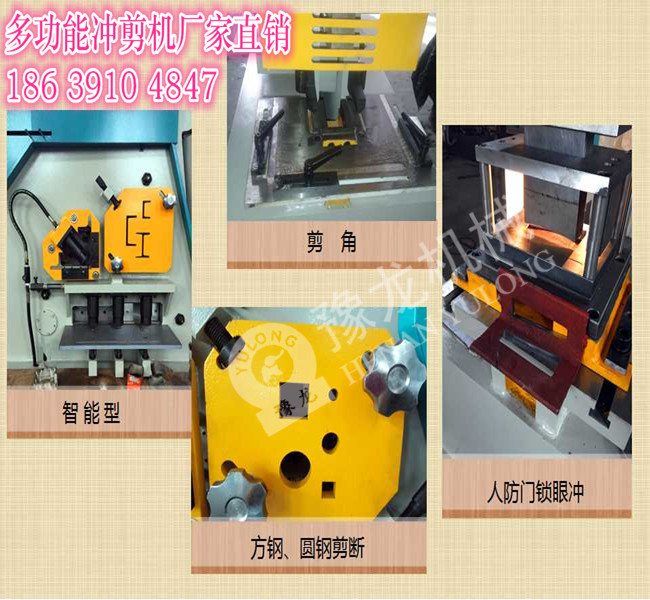

山西多功能液压联合冲剪机的刀架采用整体式，其上设有四个工位可进行角钢剪切，圆钢、方钢剪切，扁钢剪切和模剪，如果在方钢、圆钢剪切工位上更换其它型剪模具，还可进行槽钢、工字钢等型材的剪切。
山西液压联合冲剪机主要技术参数
|
型号 |
Q35Y-16 |
Q35Y-20 |
Q35Y-25 |
Q35Y-30 |
|
冲压力(吨) |
55 |
75 |
110 |
140 |
|
可剪板厚(毫米) |
16 |
20 |
25 |
30 |
|
板料强度(牛顿/毫米2) |
≤450 |
≤450 |
≤450 |
≤450 |
|
剪切角 |
7° |
8° |
8° |
8° |
|
一次行程剪板尺寸(厚*宽)(毫米) |
16*250 |
20*330 |
25*330 |
30*355 |
|
滑块行程 |
80 |
80 |
80 |
80 |
|
行程次数(次／分) |
8 |
8 |
6 |
6 |
|
喉口深度(毫米) |
300 |
355 |
400 |
600 |
|
冲孔厚度(毫米) |
16 |
20 |
25 |
26 |
|
冲孔直径(毫米) |
25 |
30 |
35 |
38 |
|
主电机功率(千瓦) |
4 |
5.5 |
7.5 |
11 |
|
外形尺寸(长*宽*高)毫米 |
1640*730*1770 |
1640*800*1900 |
2355*960*2090 |
2680*1040*2300 |
|
机器重量(公斤) |
1600 |
2000 |
4800 |
6800 |
