Q35Y系列液压联合冲剪机的结构说明
1床身部分
本机器的床身由机身、机座、型钢支架、角钢支架、剪切工作台组成。机身、机座采用钢板焊接，其他采用螺栓连接，既保证工作时的强度和刚性，有保证维修装卸时的方便。
床身的右墙板有可调节垫块，限制刀板的左右移动。
角钢支架设有可调整的压料装置，压紧角钢实施剪切。
型钢支架设有不同尺寸的方孔、圆孔，使方钢、圆钢能够顺利通过、事实剪切。
剪切工作台上设有可调整的压料板，根据被剪切工件厚度加以调整，工作台上设有调整的挡块，用作定位剪切。该挡块可作任意角度调整，扁钢或角钢以其侧边定位进行任意角度的剪切。

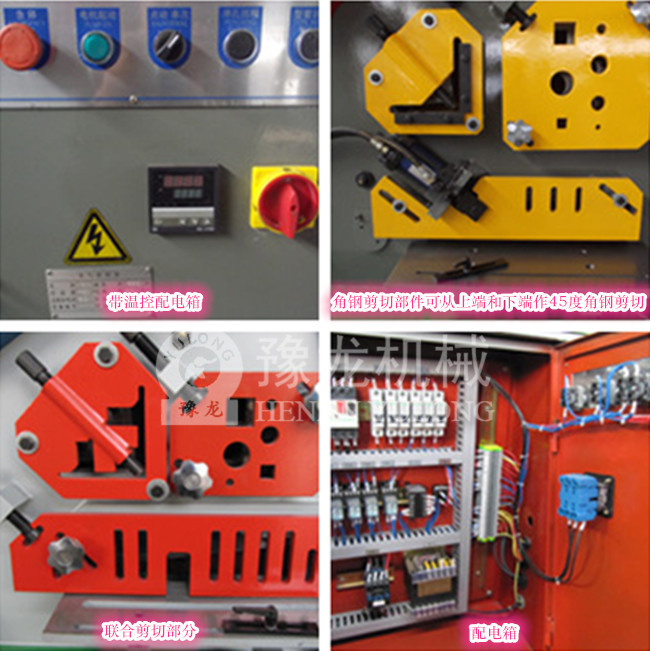

2型材剪切部分
刀架采用整体式，其上设有四个工位可以进行角钢剪切，圆钢、方钢剪切、扁钢剪切和钢板模剪，如果在方钢、圆钢剪切工位上更换其他模具，还可以进行槽钢、工字钢的剪切。刀架和油缸用铰链连接，油缸的上端用铰链同床身连接，刀架在油缸的作用下，作弧形摆动，实施剪切。
模剪工位上刀片固定在刀架上，下刀刃由三块刀片组成，分别用螺栓固定于下模座内，其中两侧的模剪刀片可调整，以保证正确的剪切间隙。
为了使板料能够在正确的剪切间隙。
为了会使板料能够在正确的位置进行剪模，在模剪工作台上设有侧挡块和后档块。
3冲孔部分
冲头用锁紧螺母固定在油缸活塞杆下端，下模支承载用螺栓固定于床身上的模座里。在冲头和下模对准时，拧紧螺栓。为了冲切方孔、长圆孔除了活塞杆有侧平面导向外，冲头顶端带外螺纹的垫块还铣有长圆定位槽，以防止冲头回转，在这一工位上安装上其他模具，则还可以进行折弯，管子模剪，百叶窗冲压，冲大孔，槽钢，工字钢、腹板冲孔等工作。
Q35Y-30系列普通型液压联合冲剪机技术参数：
|
型号 |
Q35Y-120T |
|
压力（T） |
120 |
|
滑块行程（mm） |
80 |
|
冲孔行程次数（times/min） |
8-18 |
|
冲孔板厚（mm） |
28 |
|
最大冲孔直径（mm） |
35 |
|
喉口深度（mm） |
480 |
|
主电机（KW） |
7.5 |
|
外形尺寸 （长×宽×高） |
1800×960×2000 |
|
机器重量(Kg) |
2950 |
