常见的有低压断路器和真空断：

低压断路器是用于交流电压1200V，直流电压1500V的电路中起通断、控制或保护等作用的电器。低压断路器是电器工业的重要组成部分，在机械行业中是基础配套件，在配电系统中低压成套开关设备主要由各种低压断路器元件构成，低压断路器的功能及性能对低压成套开关设备起着至关重要的作用。发电设备所发出电能的80%以上是通过低压断路器分配使用的。每增加1万kW发电设备，约需2万件左右的各类低压断路器与之配套。在工业自动化系统中，也需要由低压断路器构成的各种控制屏、控制台、控制器等产品。中国低压断路器行业自1949午后，是在一些修理、装配简单电器工厂的基础上逐步发展成能独立设计、生产的行业，到1979共有生产企业600多家，经过1985～1986年、1990～1991年两个发展高峰，1995年低压断路器行业已有生产企业约1500家。

目前中国低压断路器制造企业主要集中在北京、天津、辽宁、上海、江苏、浙江、广东等地，在促进国民经济发展的同时，也暴露出许多问题。主要有以下两点：

1.企业规模偏小，且数量过多。目前中国低压断路器生产企业中，年销售收入和总资产均在5亿元以上的大型企业只有2～4家，绝大多数都是中小企业，导致企业缺乏规模经济和竞争力；而且中国低压断路器生产企业由建国初期发展到现今的1500多家，企业数量过多，导致经济资源过于分散，缺乏整体创新动力，导致生产效率、经济效益和市场竞争力不高。

2.区域结构趋同，重复建设严重。中国低压电器行业由于盲目上项目、铺摊子，地区产业趋同化现象严重，低水平重复建设，造成产品生产过剩、能源、原材料利用率低、经济效益低下以及地区保护、恶性竞争等后果。

真空断路器技术的进步，真空断路器技术的进步表现在大容量化、低过电压化、智能化和小型化。而这一进步又是由于真空技术、灭弧室技术的发展及采用新工艺、新材料及新操动技术的结果。据发明者介绍，这种技术除了可以作为传统电机技术的替代技术以外，还将为直流电机拓展更为广阔的发展和应用空间。如开发大容量直流电机代替高压直流输电网供电的交流同步发电机和换流站设备，不仅可以节省大量换流站的建设费用，还可大幅度降低变电损耗。

今后断路器会向着专用型、多功能、低过电压、智能化等方向发展。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。

现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。

吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。

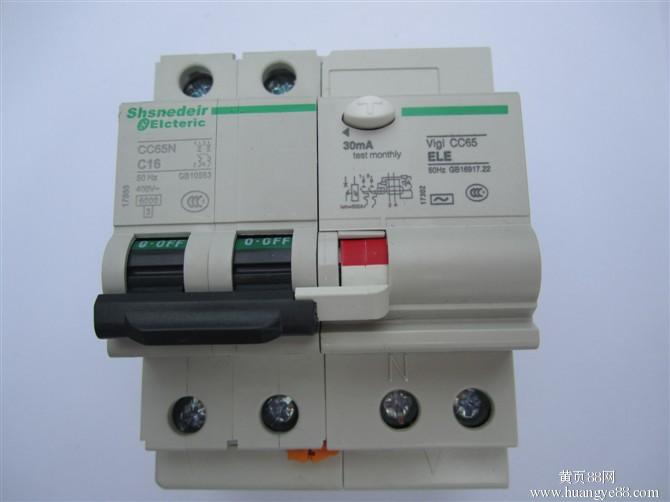

低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

低压断路器具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。结构和工作原理低压断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。

低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

空气断路器工作原理

空气断路器工作原理空气断路器工作原理空气断路器工作原理空气断路器工作原理

空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。 ．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。 ．具有复式脱扣器。反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。脱扣方式有热动、电磁和复式脱扣3种。. 空气开关内部比较精密，原理却甚为简单。它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。比较安全又不用换保险，是很好的推荐。 自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

结构和工作原理

自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。。
